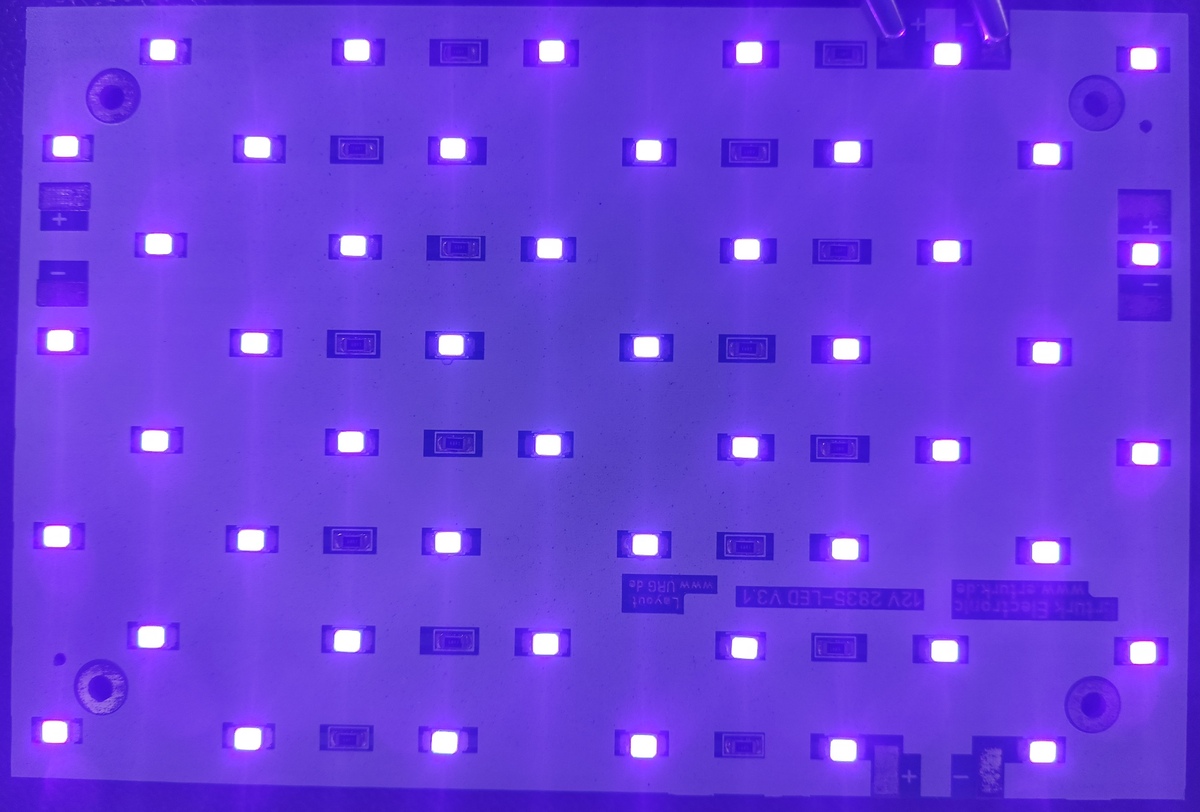

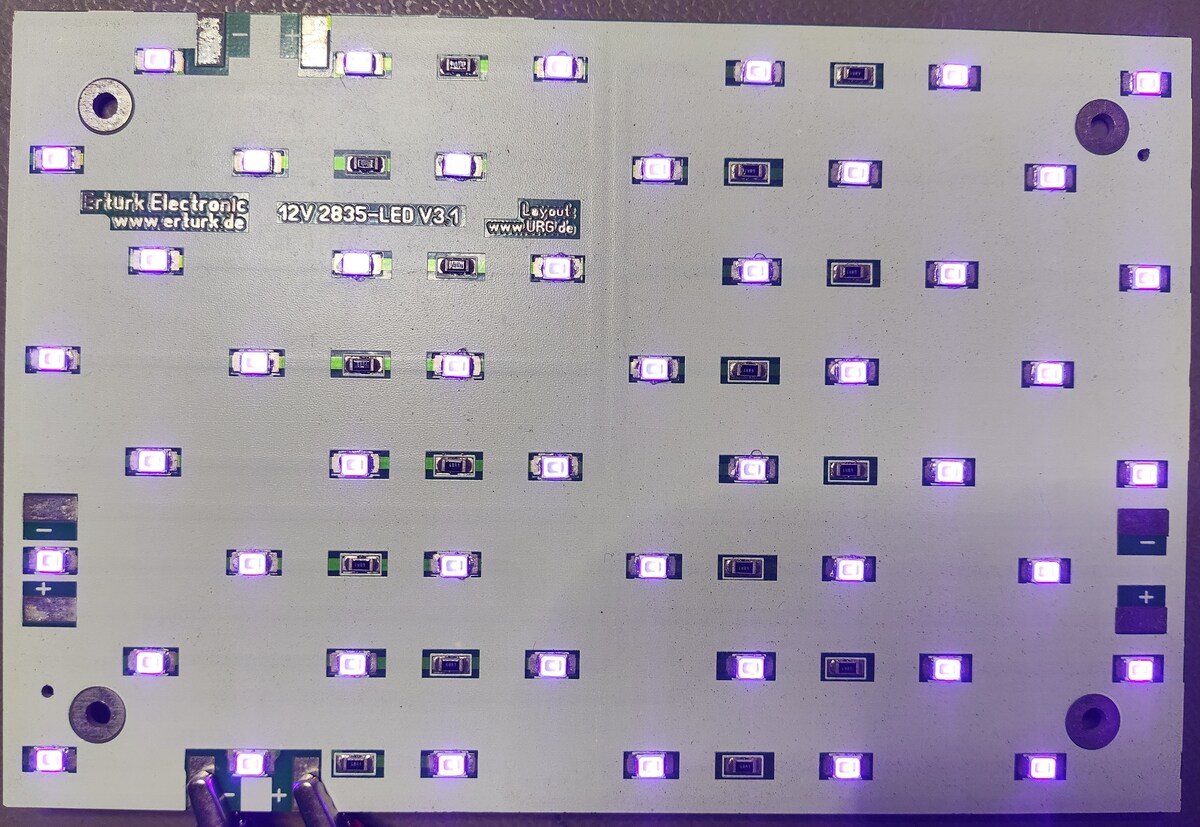

SMD-UV-LED Belictungsplatine

[Hasan S. (objektif)]

Vergessen Sie alle bisher bekannten alten UV Lampen oder
Röhren-Belichter. Die Stromfresser gehören nun der Vergangenheit an
(Energieeffizienz). Das selbst entworfene neue Belichtungsplatine

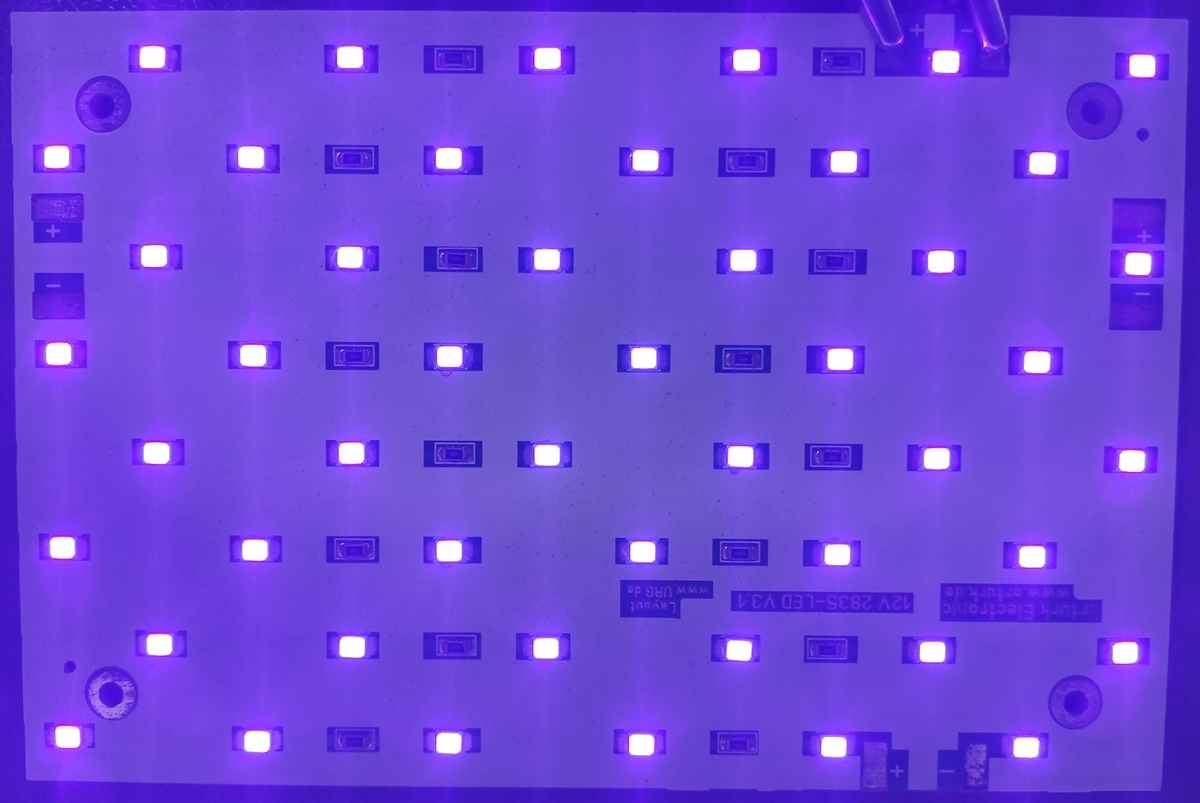

verfügt über 48 spezielle SMD UV-LEDs mit 120° Öffnungswinkel. Anders
wie bei UV Röhren (365nm) wird Ihre Platine durch die 395-405nm
Wellenlänge immer gleichbleibend perfekt belichtet. Die gesamte mögliche
Belichtungsfläche von 120 X 180 mm wird dadurch lückenlos und
gleichmäßig abgedeckt. Diese LED-Belichter wurde mehrfach verkauft und
hat seit ca. 14 Jahren keine einzige Reklamation bekommen. Auch bei mir
wird das Gerät heute noch erfolgreich für Platinenbelichtungen
eingesetzt.

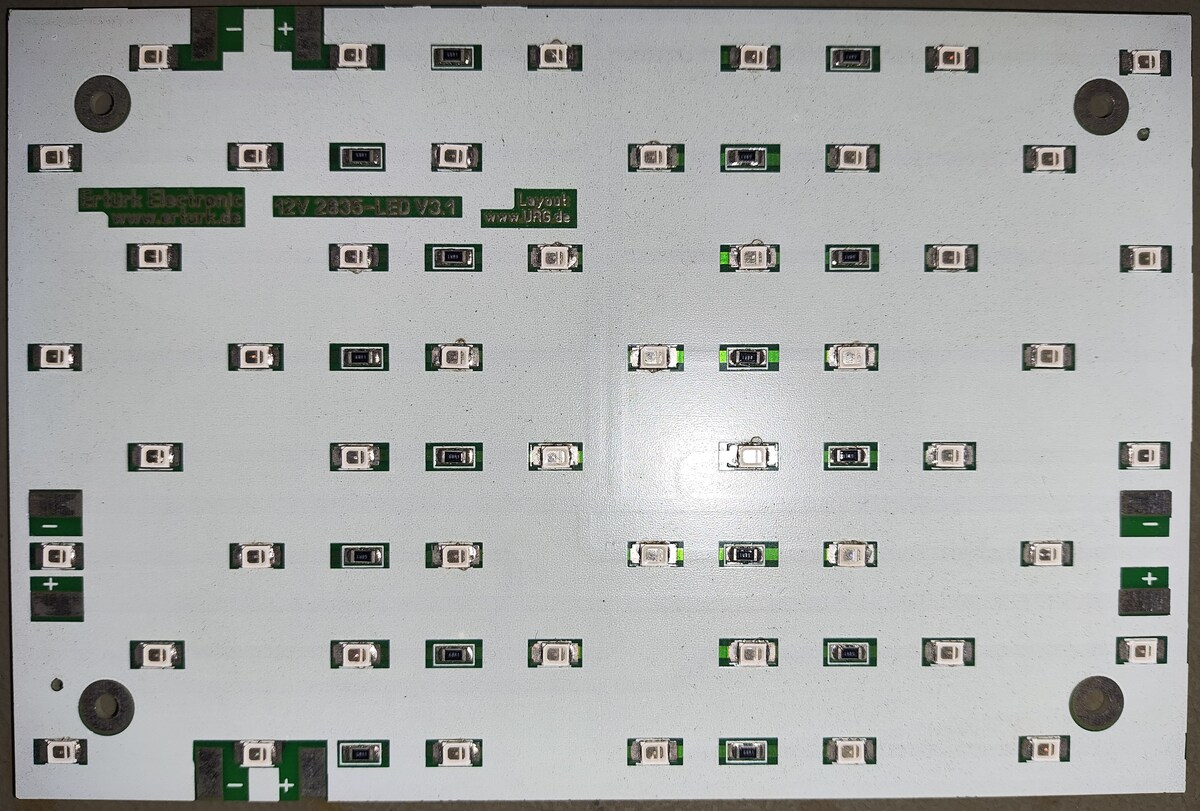

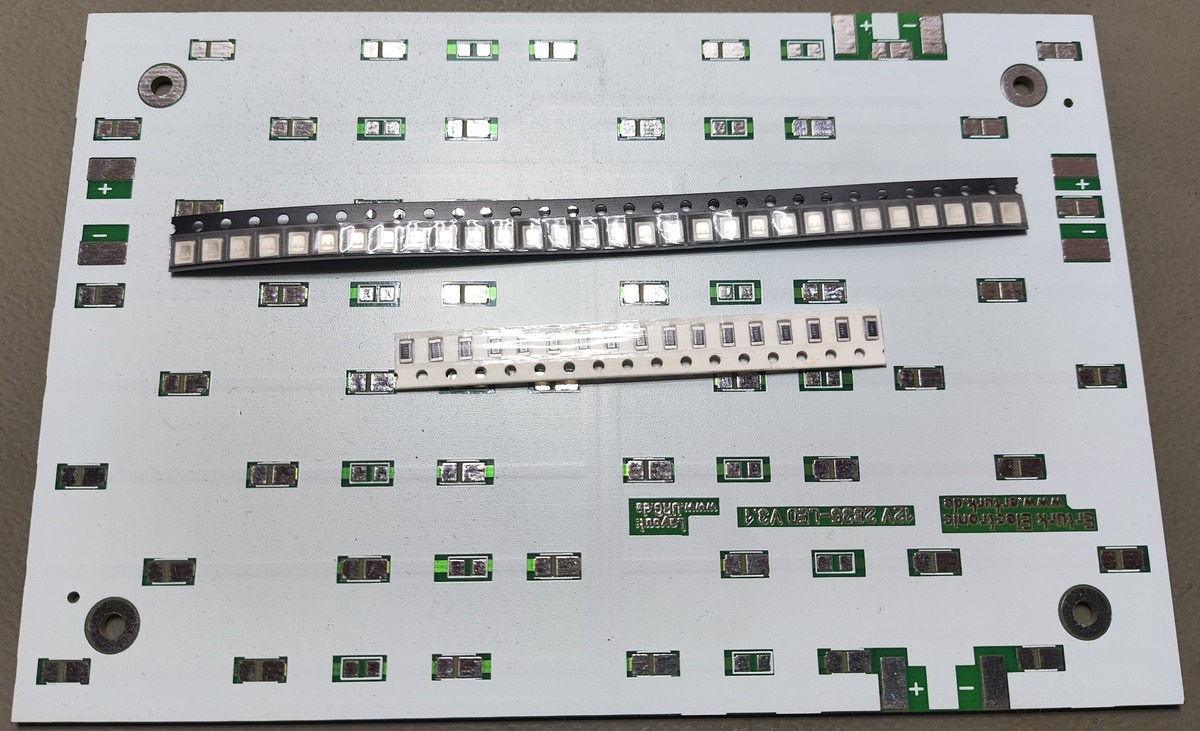

Habe noch einige davon übrig. Entweder zum selber bestücken oder
Fertigplatine (Getestet).

Betriebspannung: 12 Volt
Größe der Belichtungsplatine: 100X160 mm
Belichtungsfläche: 120 X 180 mm
Verbrauch max.: 5 Watt
Anzahl der UV-LEDs: 48

[Gustl B. (gustl_b)]

Wo ist eigentlich Ralf Schumacher wenn man ihn braucht?

[H. H. (hhinz)]

Hasan S. schrieb:
> Vergessen Sie alle bisher bekannten alten UV Lampen oder
> Röhren-Belichter. Die Stromfresser gehören nun der Vergangenheit an
> (Energieeffizienz).

Ist bei einem Gerät, das nur gelegentlich für ein paar Minuten verwendet
wird völlig egal.

[Sebastian R. (sebastian_r569)]

Hasan S. schrieb:
> Die Stromfresser gehören nun der Vergangenheit an

Damit spare ich bestimmt 0.3 Cent pro Jahr! Nach wie vielen
Jahrtausenden hat sich der Anschaffungspreis amortisiert?

[Christian M. (christian_m280)]

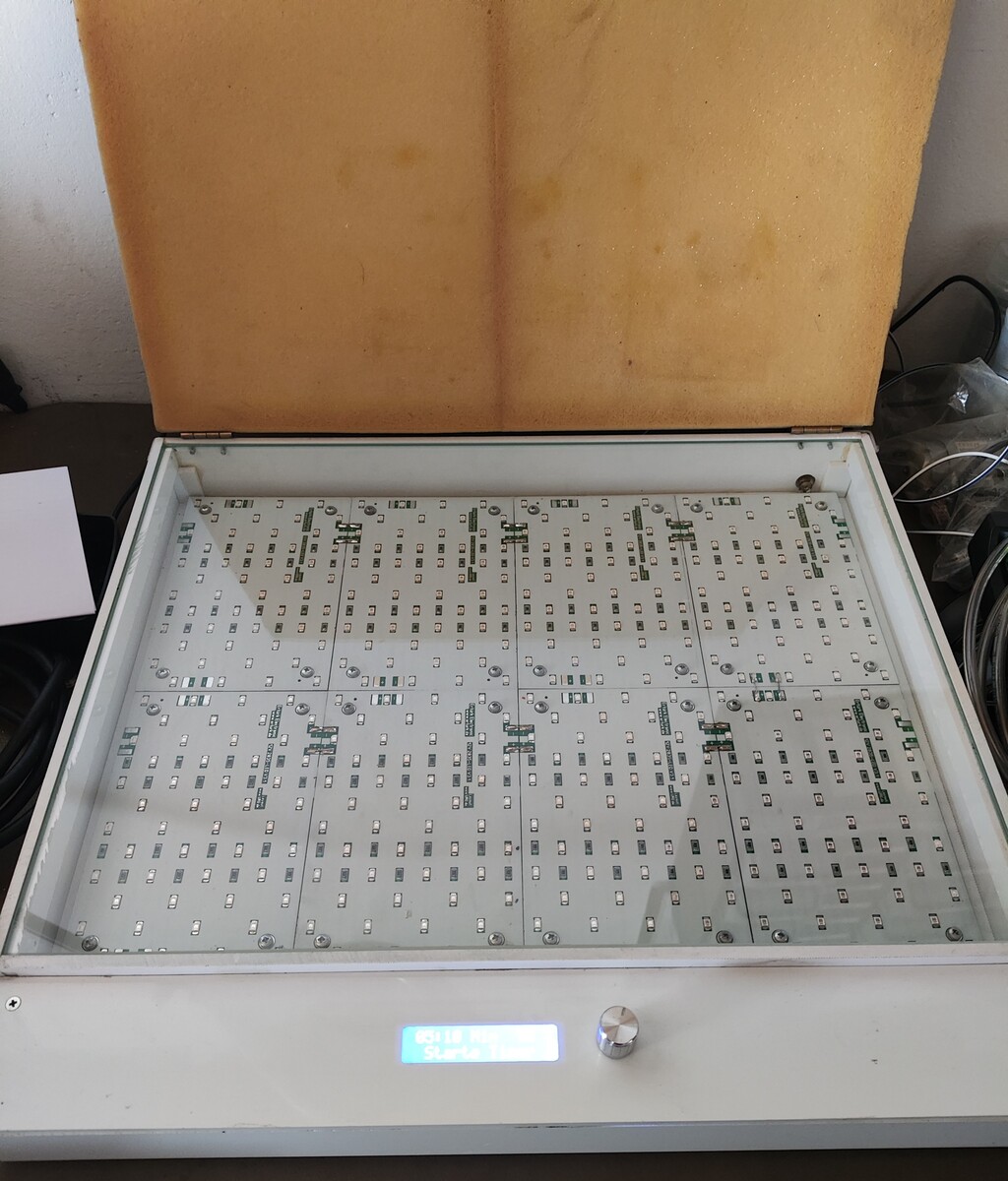

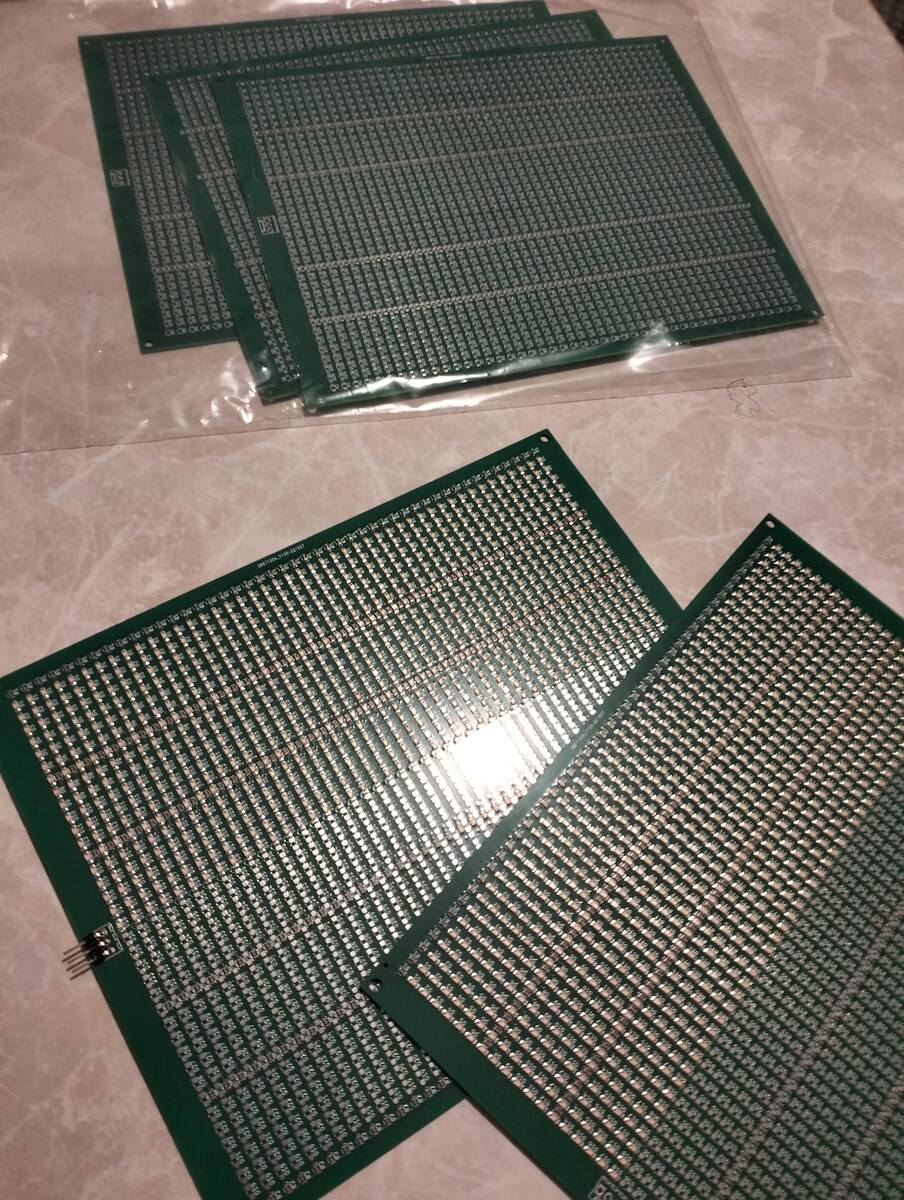

Das ist ja gar nichts! Sind nur nicht alle bestückt weil JLC nicht so
viele LEDs auf Lager hatte...

Gruss Chregu

[Frank S. (_frank_s_)]

Hasan S. schrieb:
> Habe noch einige davon übrig. Entweder zum selber bestücken oder
> Fertigplatine (Getestet).

Hallo Hasan,
was kostet eine Platine (bestückt/ unbestückt) mit Versand?

MfG von der Spree
Frank_S.

[Hasan S. (objektif)]

Nachtrag:

Betriebspannung: 12 Volt
Größe der Belichtungsplatine: 100X160 mm
Belichtungsfläche: 120 X 180 mm
Verbrauch max.: 5 Watt
Anzahl der UV-LEDs: 48
Belichtungsdistanz: 40mm
Belichtungsdauer für Bungard Platinen (Getestet): 1:30 Minuten

Bei Interesse bitte E-Mail an mich.

Vielen Dank

[Vanye R. (vanye_rijan)]

> Vergessen Sie alle bisher bekannten alten UV Lampen oder
> Röhren-Belichter.

Ist aber kacke. Ich hab so vor 7-8Jahren auch mal sowas gebaut. Konnte
Europaformat und hatte 96LEDs. War eber noch zu wenig, fuehrte zu
ungleichmaessiger Belichtung. Aber not schlimmer die UV-Leds altern. Die
notwendige Belichtungszeit wird also immer laenger. Bin deshalb wieder
auf Roehren umgestiegen, ist deutlich standfester.

Vanye

[Hasan S. (objektif)]

Vanye R. schrieb:
> Ist aber kacke. Ich hab so vor 7-8Jahren auch mal sowas gebaut. Konnte
> Europaformat und hatte 96LEDs. War eber noch zu wenig, fuehrte zu
> ungleichmaessiger Belichtung. Aber not schlimmer die UV-Leds altern. Die
> notwendige Belichtungszeit wird also immer laenger. Bin deshalb wieder
> auf Roehren umgestiegen, ist deutlich standfester.

Entschuldigung aber irgendwas haben sie anscheinend falsch gemacht. Bis
2022 war ich selbständig und habe 15 Jahre lang nur mit diesen SMD LEDs
platinen belichtet und belichte immer noch damit. Das kann ich jederzeit
beweisen.

[Gerhard O. (gerhard_)]

Moin,

Da ich bekannt dafür bin, Haare in der Suppe zu finden, möchte ich
meinen Senf dazu geben:

UV-LEDs sind natürlich attraktiv für solche Zwecke. Aber 120 Grad
Abstrahlwinkel finde ich aber hier eher ungünstig, da die Kollimation
des Lichts die Eckschärfe massgeblich beeinflusst. Ich hatte vor Jahren

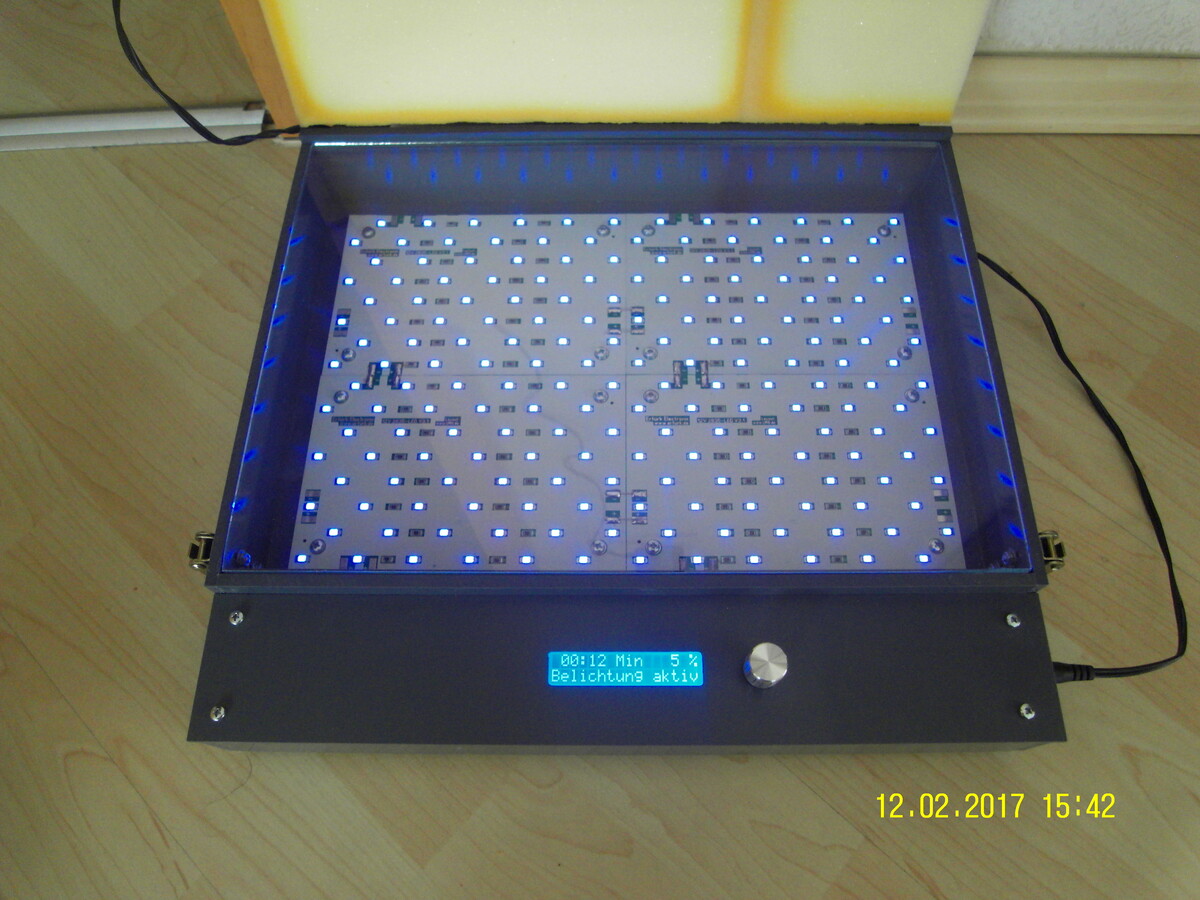

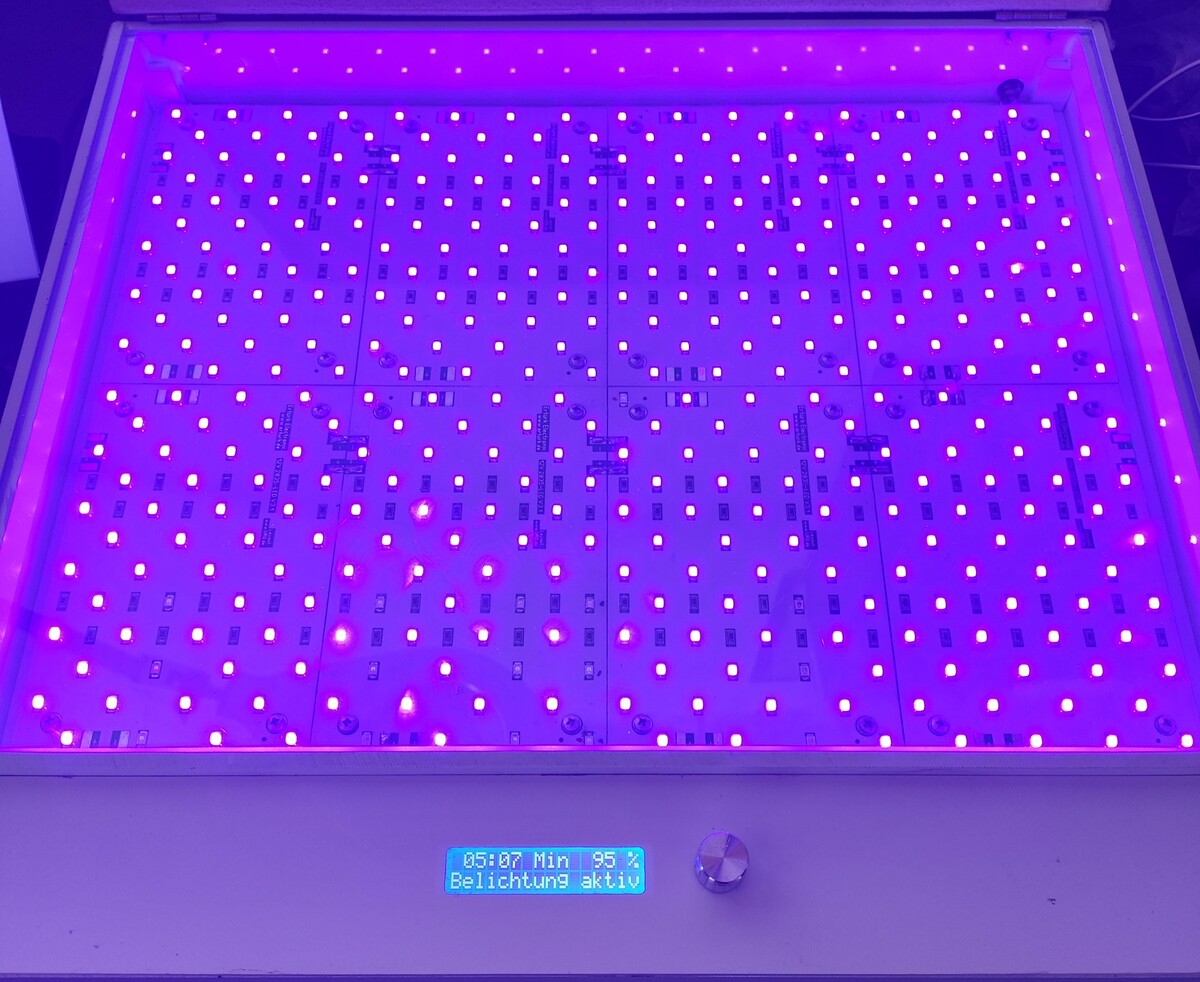

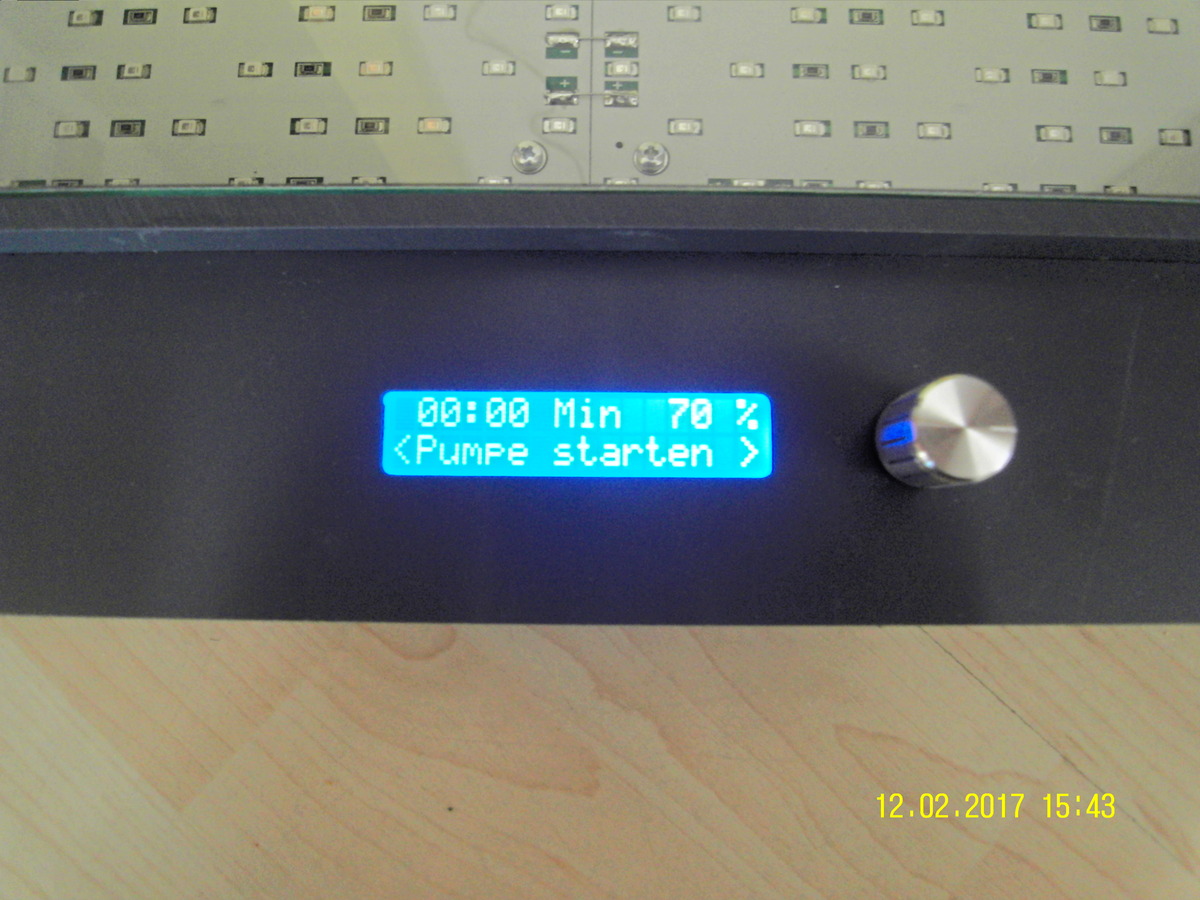

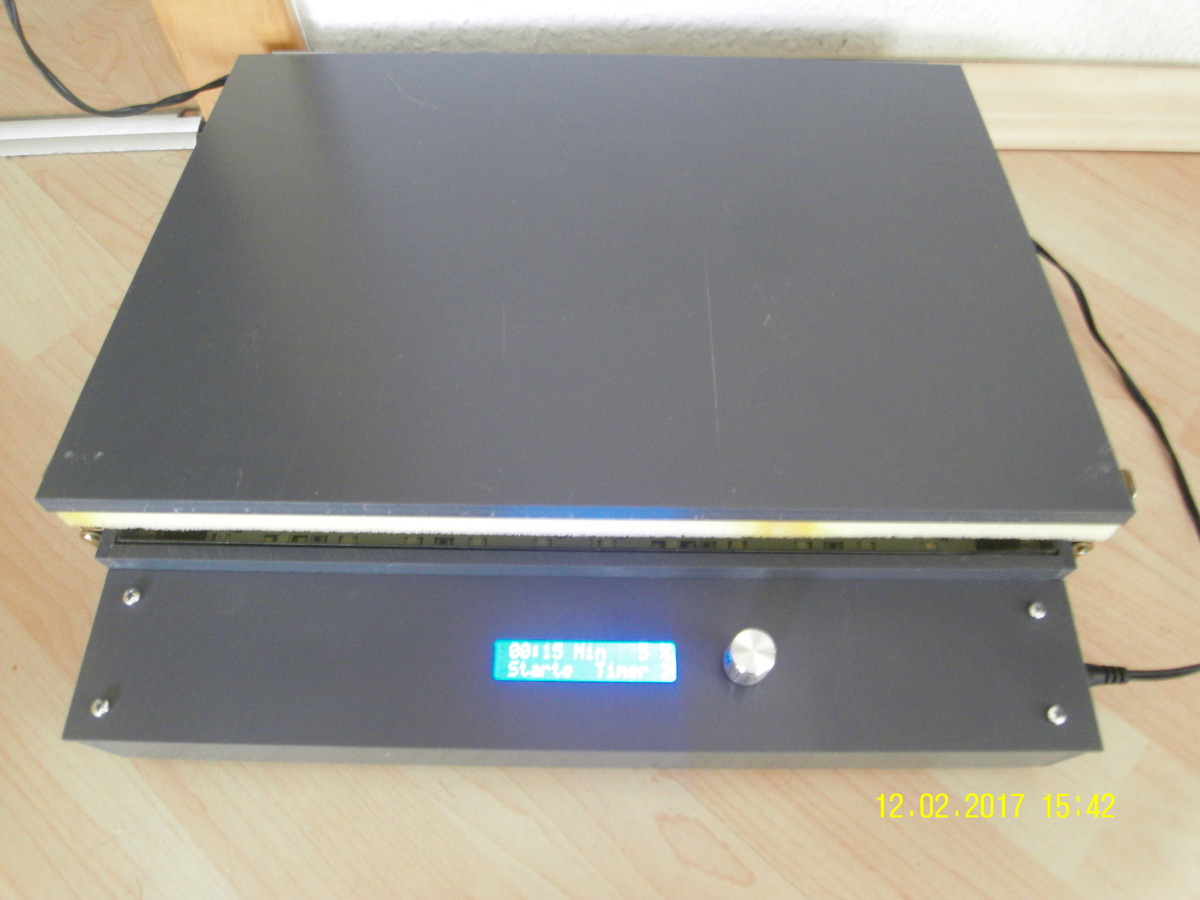

vor mir auch einen Vakuum UV-LED Belichter im Kofferformat zu bauen. Ich
entschied mich damals aber für  ein Array von 10W LEDS mit schmalem
Abstrahlwinkel und aus 20cm Entfernung Konzept. Das ergab eine sehr gute
Kollimation und Überdeckung. Provisorische Experimente bestätigten eine
sehr gute Kantenschärfe der Strukturen die mit meinem Röhrenbelichter
gut vergleichbar waren, wenn nicht besser. Mein Röhrenbelichter wurde
durch Trennwände zwischen den Röhren besser kollimiert um
Seitenlicht-Streung zwischen den Röhren zu unterbinden.

Ich gab das Projekt aber auf, weil erstens kommerziell gefertigte LP so
billig geworden sind und mit Durchkontaktierung der Vias und
Lötstoppbelag für SMD Baustil ohnehin zweckmässiger sind, und zweitens,
weil ich schon einen guten UV-Belichter habe, wenn ich mir unbedingt LP
zuhause fabrizieren will. Aber mit dem Alter erhöht sich eine gewisse
Faulheit und ich finde es leichter eine ZIP-Datei bei JLCPCB hochzuladen
und auf nahezu perfekte LP zu warten

Gerhard

[Hasan S. (objektif)]

Gerhard O. schrieb:
> Aber 120 Grad
> Abstrahlwinkel finde ich aber hier eher ungünstig, da die Kollimation
> des Lichts die Eckschärfe massgeblich beeinflusst.

Hallo Gerhard,

da muss ich ihnen leider widersprechen. Das selbstgemachte
UV-LED-Belichtungsgerät habe ich 2008 erstmals wochenlang getestet. Es
waren LEDs dabei die nach paar Belichtungen die Leistung nachgelassen
haben. Habe lang gesucht und die mit hochwertige Qualität gefunden.
Jahrelang habe ich selbst entwickelte Belichtungsgeräte mit Gewerbe
verkauft (Mindestens 50 Stück). Bis heute bekam ich keine Reklamationen.

Seit über 15 Jahren habe ich damit gewerblich Platinen belichtet. Mit
Laserdrucker Gedruckt und mit ca. 1:30 Minuten belichtet. Habe ca. mehr
als tausend zufriedene Kunden gehabt.

Aus dem Grund ich weiß wovon ich spreche.

Grüße

[Ron-Hardy G. (ron-hardy)]

Hasan S. schrieb:
> Aus dem Grund ich weiß wovon ich spreche.

Du hast aber immernochnicht gesprochen was du dafür haben willst!

[Hasan S. (objektif)]

Habe ihnen vor einer Stunde PM gesendet.

[Ron-Hardy G. (ron-hardy)]

Hasan S. schrieb:
> Habe ihnen vor einer Stunde PM gesendet.

Mir bestimmt nicht! Was erzählst du für ein Scheiß?

[Manfred P. (pruckelfred)]

Frank S. schrieb:
> was kostet eine Platine (bestückt/ unbestückt) mit Versand?

Ron-Hardy G. schrieb:
> Du hast aber immernochnicht gesprochen was du dafür haben willst!

Hasan S. schrieb:
> Habe ihnen vor einer Stunde PM gesendet.

Hier ist kein türkischer Basar oder ebay, im Forum Markt werden

konkrete Preise

genannt. Willst Du nicht, dann suche ein anderes Forum.

[Ron-Hardy G. (ron-hardy)]

Manfred P. schrieb:
> im Forum Markt

blöderweise sind wir in Forum Platinen...

[Manfred P. (pruckelfred)]

Ron-Hardy G. schrieb:
> Manfred P. schrieb:
>> im Forum Markt
> blöderweise sind wir in Forum Platinen...

Dann wird es Zeit, das zu verschieben, weil er seine Reste verkaufen
will.

[Axel S. (a-za-z0-9)]

Ron-Hardy G. schrieb:
> Hasan S. schrieb:
>> Aus dem Grund ich weiß wovon ich spreche.
>
> Du hast aber immernochnicht gesprochen was du dafür haben willst!

Du hast ja auch die falsche Frage gestellt. Es muß heißen:

"Was ist letzte Preis???"

Und - wichtig - mit Schreibfehler und mehreren Fragezeichen. Sonst ist
es nicht korrekt gefeilscht. Als Anschauungsmaterial empfehle ich "Das
Leben des Brian". Achte darauf, wie korrekt um den Preis einer
Kupferflasche gefeilscht werden muß!

[Vanye R. (vanye_rijan)]

> UV-LEDs sind natürlich attraktiv für solche Zwecke. Aber 120 Grad
> Abstrahlwinkel finde ich aber hier eher ungünstig, da die Kollimation
> des Lichts die Eckschärfe massgeblich beeinflusst.

Nach meine Erfahrungen klappt das schon wenn man sehr gut im optimalen
Arbeitsbereich liegt, aber der Prozess wird dadurch etwas schwerer zu
handhaben. UV-Roehren machen es deutlich einfacher.

Und wie ich schon sagte, ich hatte grosse Probleme mit der Haltbarkeit
der LEDs. Aber gut, das mag heute besser geworden sein. Und ich hatte
meine auch einfach bei Ebay gekauft. Wer weiss was man da bekommen
hat...

Vanye
