Frust mit Eagle

[Johannes K. (anamollo)]

Hallo zusammen.

Ich nutze derzeit Eagle 9.5.2 (Standalone).
Als ich damals in meiner Lehrzeit Eagle nutzte, war alles relativ
einfach zu bedienen.
Das Verzeichnis-Wirr-Warr gab es zwar schon damals mit Eagle, aber
immerhin funktionierte das, was im neuen Eagle nicht mehr funktionieren
will:
Eine Ausgabe eines GCodes für meine CNC-Fräse über das damalige
"pcb-gcode.ulp".
Auch dieses wird nicht mehr supported.
Wähle ich das ULP aus meinem alten Eagle-Verzeichnis aus, kommen Fehler
von Unbekannten Bezeichnern und mir wird ein C-Skript geöffnet so nach
dem Motto "da haste den Sch***, jetzt mach' mal und finde den Fehler".

Nun bin ich nah dran mich komplett von Eagle zu lösen, leider weiß ich
nicht, wo ich da anknüpfen könnte.
Eagle scheint es nun auch in zwei Versionen zu geben, das besagte 9.5.2
als Standalone, wobei sich das "noch neuere" Eagle in Autodesk Fusion
integriert (Fusion nutze ich für CAD-Zeichnungen für den 3D-Druck). Vom
Bedienkomfort und von der ebenfalls nicht funktionierenden
PCB-zu-GCode-Wandlung ist es extrem langsam und bietet mir keine
Möglichkeit zum Ausführen des besagten ULPs.

Wie macht ihr das?

Es geht mir nur darum, eine einfache Schaltung die mir nun als
Eagle-BRD-Datei vorliegt zu fräsen.
Das ist für mich alles so ungreifbar und experimentell. Das Gleiche, wie
wenn man in Word einen Brief schreibt aber die Funktion "Ausdrucken"
fehlt.

Konkret: Wie kann ich mit EAGLE 9.5.2 eine "Fräsdatei" erstellen, damit
die meine Fräse-Software auch frisst. Der CAM-Prozessor in 9.5.2 ist ja
mal alles andere als hilfreich: Ich kann null Parameter für das Fräsen
ansich einstellen. Weder Vorschub, Fräserdurchmesser, Zustellung,
Boarddicke, Isolationsdicke, usw.

Frustration bahnt sich an.

Vielen Dank und Gruß

[Jörg W. (dl8dtl) (Moderator)]

Johannes K. schrieb:
> Das Gleiche, wie wenn man in Word einen Brief schreibt aber die Funktion
> "Ausdrucken" fehlt.

Naja, es ist ja eher so, als würde die Funktion fehlen, den Text statt
auszudrucken (=> normale Gerber-Ausgabe für Platinenfertigung) auf eine
Steintafel zu meißeln.

Eine Platine per Fräser zu erstellen, war schon immer eher eine Nische,
und angesichts der Vielfalt an Platinenfertigern dürfte es immer mehr in
den Hintergrund gerückt sein.

Ich weiß, das hilft dir natürlich mit deinem Ansinnen jetzt nicht
wirklich weiter. Ich vermute mal, deine beste Chance wäre es, noch ein
altes Eagle zu installieren, bei dem dein ULP noch funktioniert und
dieses dann ausschließlich für die Ausgabe der Fertigungsdaten zu
verwenden.

> Wie macht ihr das?

Fertigen lassen. Ich habe eh keine CNC-Fräse, aber auch ansonsten wäre
mir die damit erreichbare Strukturgröße wohl hinten und vorn nicht mehr
ausreichend heutzutage.

[Nick (b620ys)]

Ich trau es mir fast nicht sagen:
Für KiCAD scheint es ein Plugin dafür zu geben (ich hab es nie
ausprobiert und werde es wohl nie probieren).
Und KiCAD kann Eagle importieren. Das hab ich mal vor ca. 6 Jahren
probiert, war aber nicht so toll wg. mehrseitigen Schaltplan in Eagle.

[Gerd E. (robberknight)]

Ich würde das CAD vom CAM trennen und beide als unabhängige Schritte
betrachten.

Für das CAD dann von mir aus bei Eagle bleiben wenn Du unbedingt willst,
oder z.B. auf Kicad wechseln. Meinem Eindruck nach ist Eagle seit vielen
Jahren ziemlich tot, aber da mögen die Meinungen auseinandergehen.

Aus dem CAD exportierst Du dann Gerber oder SVG und verwendest ein
CAM-Programm welches daraus G-Code für die Fräse erzeugt. Da gibt es
verschiedene Lösungen, z.B. FlatCAM.

Ich selbst hab damit allerdings keine Erfahrungen, ich habe früher
geätzt und bin jetzt rein auf fertigen lassen umgestiegen. Wenn ich
wieder mit selbst fertigen anfangen würde, dann würde ich mir mal die
neuen Laser anschauen und entweder damit direkt belichten oder gleich
das Kupfer wegbrennen (was wohl mit UV-Lasern gehen soll).

[Johannes K. (anamollo)]

>war aber nicht so toll wg. mehrseitigen Schaltplan in Eagle.
Bei mir geht es nur um einseitige Isolationsfräsereien.
Das würde völlig ausreichen. KiCAD kenne ich nicht, aber ich lade es mir
mal herunter.

(=> normale Gerber-Ausgabe für Platinenfertigung)
So sieht es aus.
Ich habe es mal spaßeshalber "vor dem Fräsen" (was ja nicht stattfinden
kann mit dem Output an Gerberdateien) in die Maschinensoftware geladen:
Null Z-Achsen-Bewegung...

>Fertigen lassen.
Das fällt flach, vorallem bei meinem unglaublichen Budget und der
trotzdem vorhandenen Freude am Basteln.

Um kurz "politisch" zu werden:
Da verstehe ich wieder die heutige Gesellschaft nicht. Es soll alles
nachhaltig und möglichst selbst erstellbar sein... und dann schafft man
es nicht mal, so etwas Naheliegendes von den Großen (Autodesk z.B.) zu
implementieren.


Ich werde mal KiCAD testen und berichten.

[Gerd E. (robberknight)]

Johannes K. schrieb:
> und dann schafft man
> es nicht mal, so etwas Naheliegendes von den Großen (Autodesk z.B.) zu
> implementieren.

Warum sollten die das entwickeln? Da ist kein Markt dahinter.

Für kommerzielle Kunden ist selbst Fertigen, schon gar per
Isolationsfräsen, komplett tot, da Personalintensiv und von den
Ergebnissen her bei weitem nicht ausreichend. Damit Du das Layout
brauchen kannst, musst Du Dinge wie QFN mit 0,4mm-Pitch zuverlässig
platzieren und routen können. 2-Lagig, eigentlich eher 4-Lagig, inkl.
zuverlässigen und kleinen Durchkontaktierungen ist auch ein Muss.

Isolationsfräsen ist also nur noch was für Hobby-Anwender. Und die
zahlen dafür nicht ausreichend.

[Jörg W. (dl8dtl) (Moderator)]

Gerd E. schrieb:
> Isolationsfräsen ist also nur noch was für Hobby-Anwender.

Und selbst da nur für Leute mit sehr geringen Ansprüchen an die
erreichbare Auflösung.

Johannes K. schrieb:
> Es soll alles nachhaltig und möglichst selbst erstellbar sein.

Wenn man die Fräse herum stehen hat und mit der erzielbaren Auflösung
zufrieden ist, verstehe ich dein Argument. Ohne Fräse bliebe nur selbst
ätzen. Ich hab das Zeug dafür noch da, würde es aber nur im Ausnahmefall
noch machen (z.B. um etwas buchstäblich komplett an einem Abend fertig
zu bekommen), und nachhaltiger ist die Chemie-Panscherei zu Hause im
Vergleich zu einer industriellen Fertigung mit etablierten Prozessen
ganz gewiss nicht.

[Thorsten O. (Firma: mechapro GmbH) (ostermann)]

Hallo Gerd,

Gerd E. schrieb:
> Isolationsfräsen ist also nur noch was für Hobby-Anwender. Und die
> zahlen dafür nicht ausreichend.

Ich behaupte, nicht mal mehr für die Hobby-Anwender. Ich habe ja Ende
des letzten Jahrhunderts (!) selbst eine Fräse gebaut mit dem Ziel,
Platinen zu Fräsen. Das war noch bevor es PCB-Pool, Aisler oder gar
direkte Bestellmöglichkeiten in China gab. Wenn ich sehe, wie wenig
Prototypen-PCBs heutzutage kosten und wie schnell die bei Bedarf (bei
Fertigung in DE/EU) verfügbar sind, sehe ich wirklich kein Argument mehr
für das Fräsen von Platinen.

Mit freundlichen Grüßen
Thorsten Ostermann

[Bauform B. (bauformb)]

Johannes K. schrieb:
> "pcb-gcode.ulp"

Wo ist das denn her? Bei meinem Eagle 7.7 gibt's das nicht, aber evt.

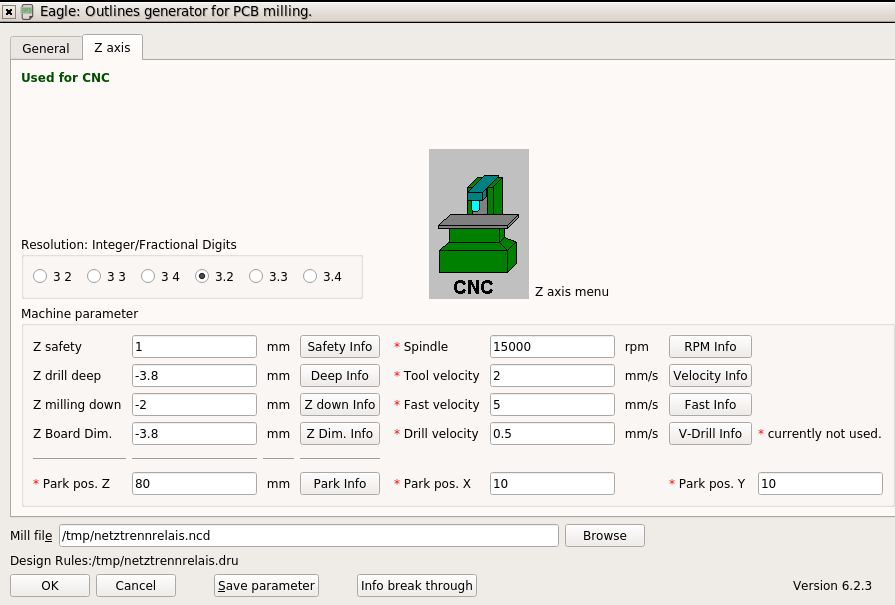

funktioniert mill-outlines.ulp - das GUI ist jedenfalls recht
eindrucksvoll und am Ende kommt sowas raus:

%
M48
M71
G21
G90
T01C0.0
T02C0.8
T03C0.8
T04C0.2
T05C0.6
T06C0.8
T07C2.0
T08C3.0
T09C-1.0
T10C2.0
T11C0.4
T12C0.8
T13C0.9
T14C1.2
T15C1.5
T16C1.6
T17C3.2
%
M999 Gesamt 78 ; CNC-Drills
G36 T10
G00 X-12.50 Y15.00
G01 Z-3.80
G00 Z03.80
(...)
G01 X-0.54 Y01.65
G01 X-0.54 Y01.65
G00 Z03.80
#5522
M999 Gesamt 3 ; Holes
G36 T 9
M998 frsen von Bohrungen grsser Tn
G00 X45.60 Y50.00
G01 Z-3.80
G03 X45.00 Y50.00
G00 Z03.80
M998 frsen von Bohrungen grsser Tn
G00 X88.60 Y07.00
G01 Z-3.80
G03 X88.00 Y07.00
G00 Z03.80
M998 frsen von Bohrungen grsser Tn
G00 X88.60 Y50.00
G01 Z-3.80
G03 X88.00 Y50.00
G00 Z03.80
M74
M30 Device ende
