[V] 8x Aktiver Antennenverstärker für Magn. Loop (0,2-50 MHz, Li-Ion Akku, im Gehäuse, je 119€)

[Frank M. (Firma: Privatier) (fme)]

Hallo zusammen,

ich habe für den Eigenbedarf einen aktiven Empfangsverstärker für
magnetische Loop-Antennen entwickelt und aufgebaut.

Wegen diverser Mindestbestellmengen bzw. Mindestbestellpreisen habe ich
mehr Platinen und elektronische Komponenten abnehmen müssen, als ich
selbst benötige. Ich habe die restlichen Bauteile direkt mitbestückt und
in Gehäuse eingebaut, damit die empfindlichen Komponenten und der
integrierte Li-Ionen-Akku beim Transport optimal geschützt sind.

Da ich selbst nur zwei Geräte nutze, habe ich für die restlichen 8
Einheiten keine Verwendung. Ich gebe diese funktionsfähigen Labormuster
zum Selbstkostenpreis (Materialwert) von 119€ inklusive Verpackung und
Versand als versichertes DHL-Paket ab.

Bei Interesse bitte eine kurze PN an mich.

73 de FME

---
Geräteinfos:

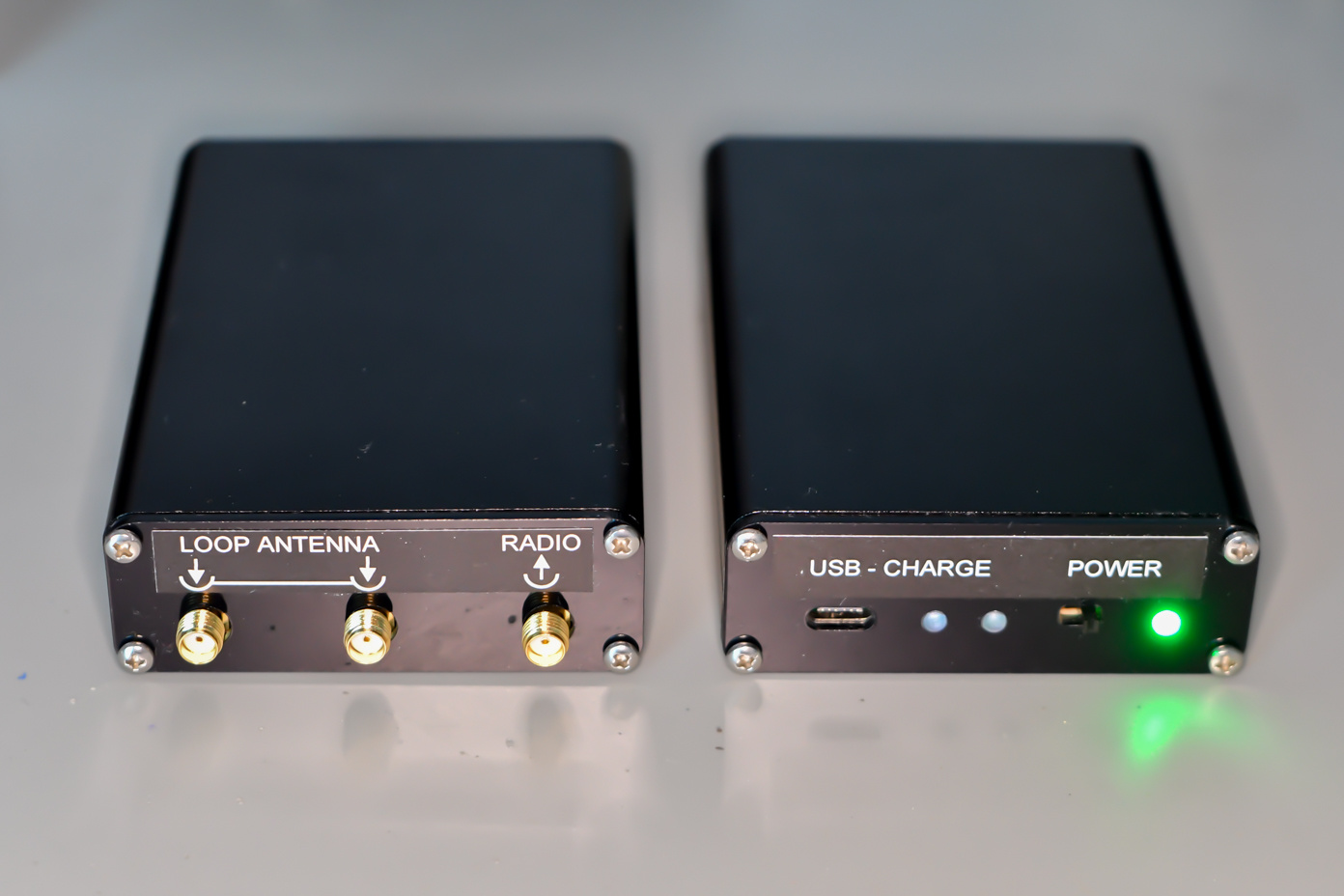

Gesamtansicht von vorn und hinten: Siehe Bild 1.

Ziel war, das Signal einer unabgestimmten/breitbandigen magnetischen
Loop-Antenne für ein Radio oder SDR aufzubereiten. Ich selbst verwende
als Antenne ein 10m langes Koax-Kabel mit SMA-Steckern, bei dem ich nach

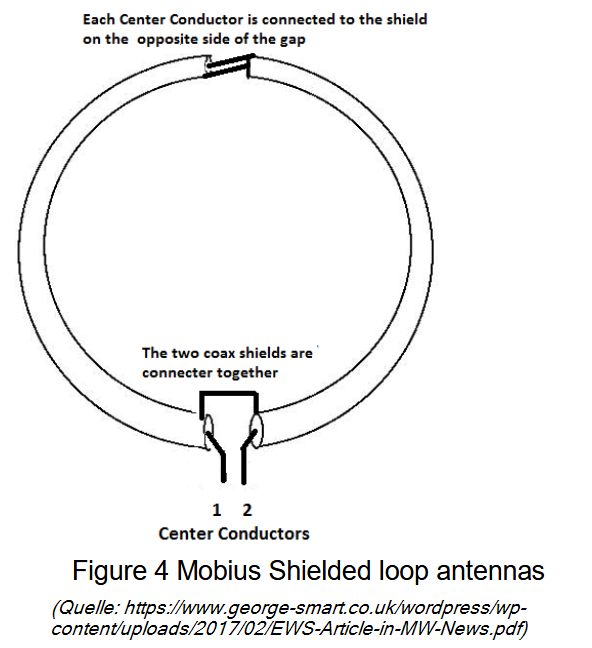

5m Innenleiter und Schirmung über Kreuz verbunden habe. So bildet sich
eine Möbius-Schleife, wie im Bild 2. Es sollten andere Schleifen auch
funktionieren. Die Antenneneingänge sind jeweils die Innenanschlüsse der
beiden SMA-Buchsen. Die Schirme beider SMA-Buchsen sind miteinander
verbunden, um ggf. die Loop zu schließen.

Einige technische Daten:
- Empfangsbereich mindestens 200kHz - 50MHz
- Antenneneingänge: SMA, weiblich, ZIN < 5Ω
- Radioausgang, SMA, weiblich, ZOUT = 50Ω
- VOUT ≈ 85dBµV @ IIN ≈ 70µA [Verstärkung leider aktuell nur durch
Umlöten änderbar!]
- P ≈ 0.44W
- Polymer Lithium Battery (103450, 3.7V, 2000mAh) für mobilen Betrieb
- Gehäuse 100mm x 70mm x 25mm, elox. Alu, Seitenblenden: Schwarzes
Plexiglas, V2A-Schrauben

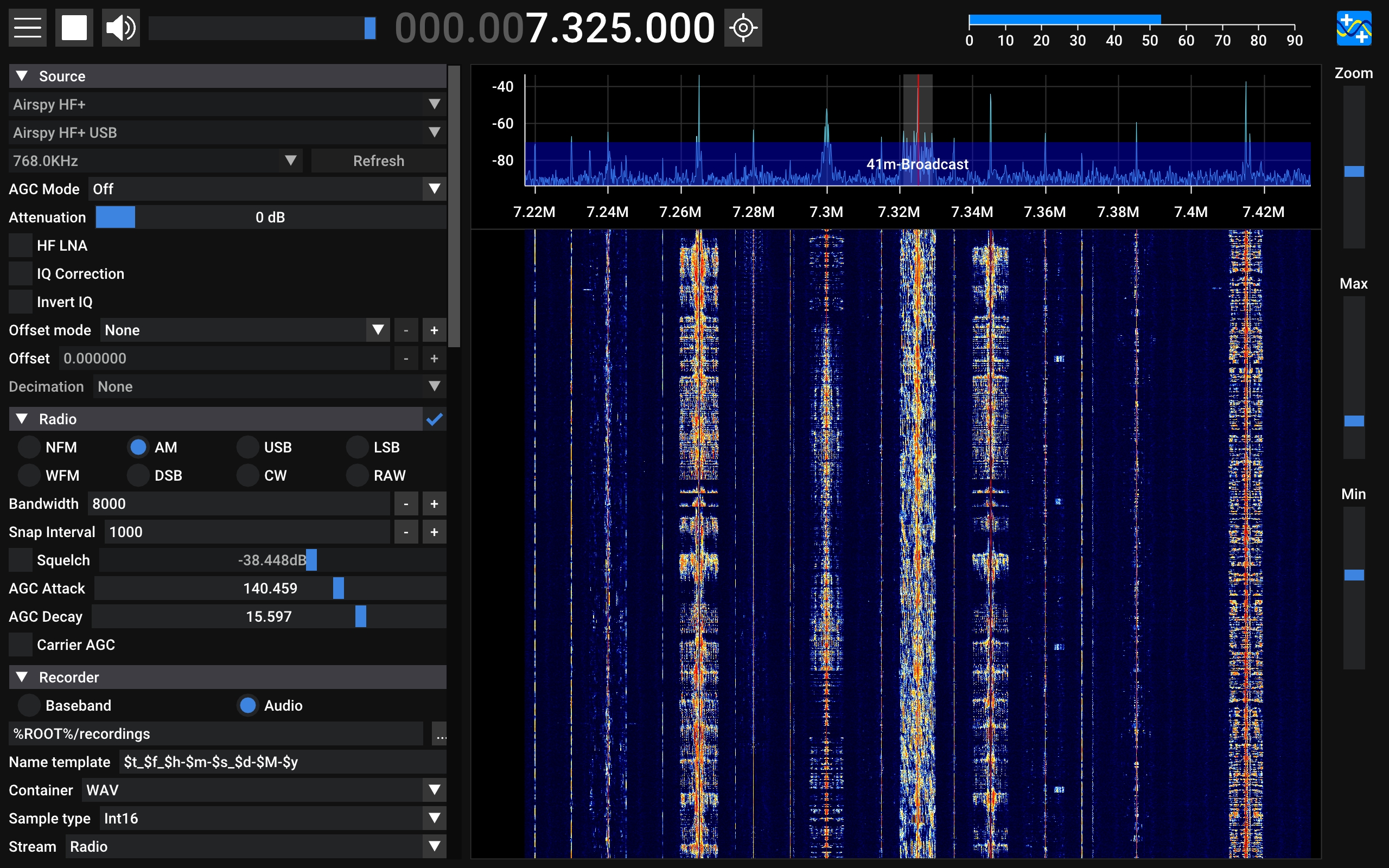

Beispiel Empfang 41m-Band: Siehe Bild 3. Ich würde den Empfang meines
Setups als gut bewerten. Es geht bei  Langwelle los, MW, 160m, 80, 40m
... 16m ... Dass manche Bänder leer sind, liegt glaube ich nicht am
Antennenverstärker. ;-)

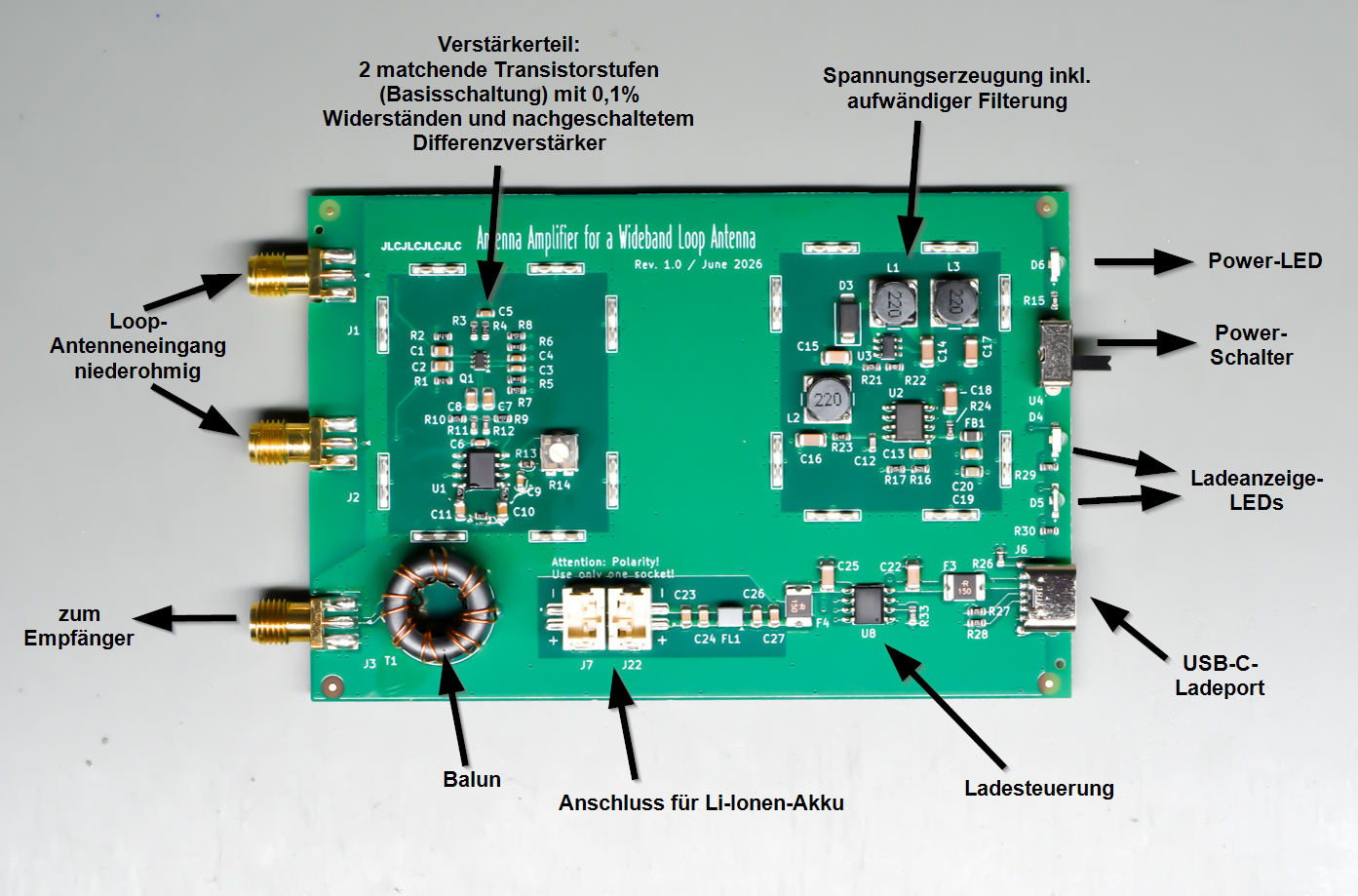

Bei der Platine handelt es sich um ein 4-Lagen-Design für eine gute
Schirmung und Wärmeabfuhr. Siehe Bild 4.

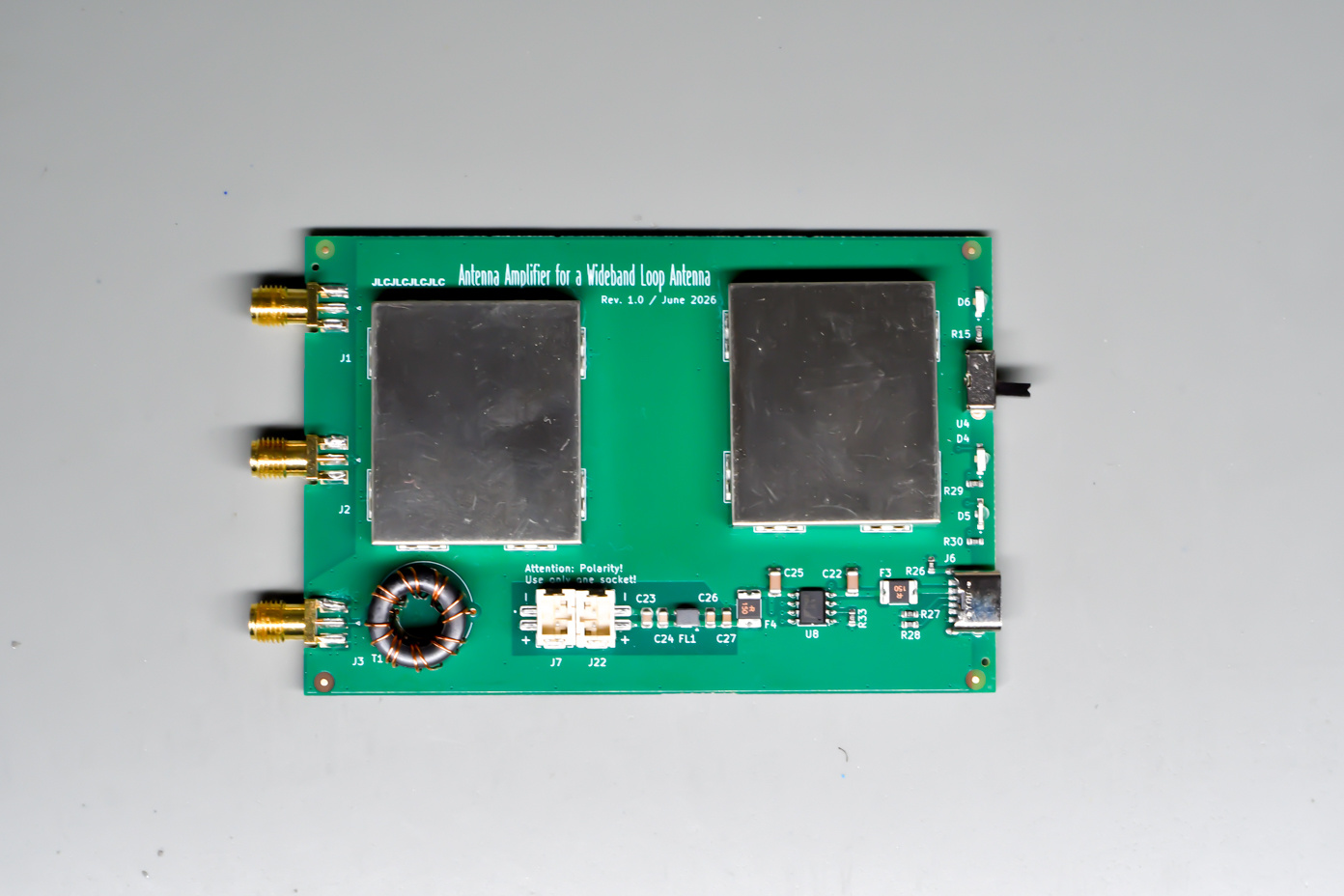

Zwei Kammern („dirty“ und „clean“) für beide Schaltungsteile: Siehe Bild
5.

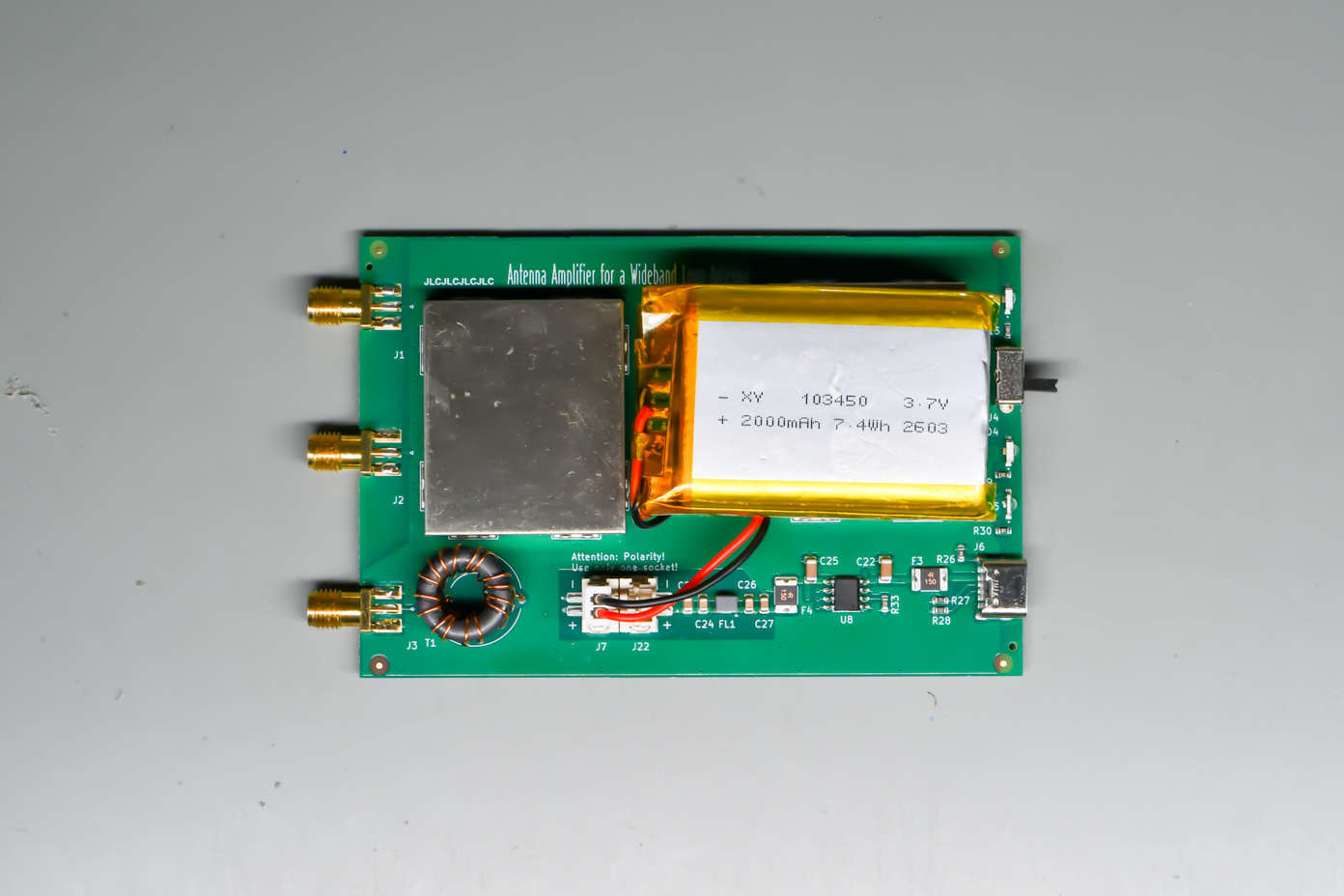

Die Batterie ist on-top aufgeklebt: Siehe Bild 6.

---
Wichtiger rechtlicher Hinweis: Da es sich um ein rein privates
Bastelprojekt handelt, besitzen die Geräte keine CE-Kennzeichnung. Die
Abgabe erfolgt ausdrücklich als funktionsfähiges Labormuster /
Forschungsobjekt für den Eigenbedarf unter Ausschluss jeglicher
Sachmängelhaftung, Garantie oder Rücknahme. Der Käufer ist für den
sicheren Betrieb selbst verantwortlich.

[Frank M. (Firma: Privatier) (fme)]

Bild3, 4

[Frank M. (Firma: Privatier) (fme)]

Bild 5, 6
