hat jemand einen Tip um welchen Hersteller und Bezeichnung es bei dem
Teil geht?
Digikey bietet über 1500 Typen von Kartenrand-Steckverbindern mit 5 Kontakten im 100 mil-Raster an.

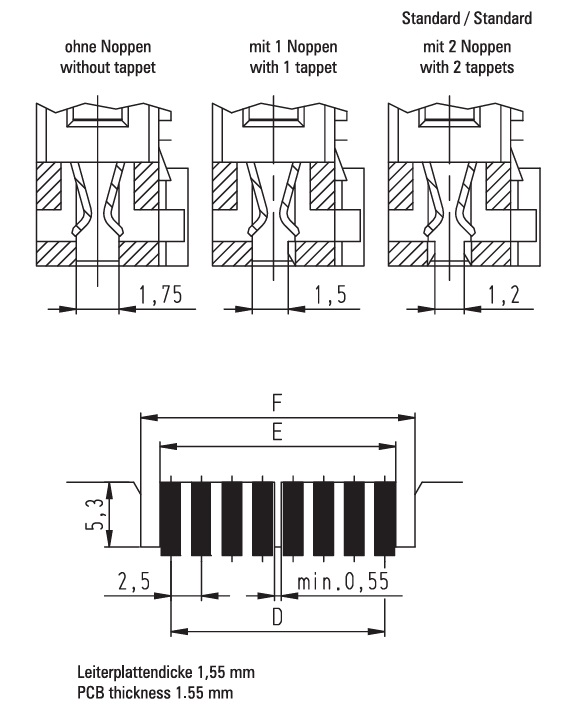

Die 2,5mm Kontaktabstand (98,4mil) in der Zeichnung deuten allerdings auf eine deutsche Sonderlocke hin. Dank an den Metrisierungswahn bei den Abmessungen. Bei 5 Kontakten wäre das aber insgesamt nur ein Fehler von tolerierbaren 0,16 mm.
Das Filter lässt sich sicher noch verfeinern.
Auf dem unscharfen Photo reicht leider die Auflösung nicht, um irgendetwas auf dem Steckverbinder zu erkennen. Ist dort irgendeine Beschriftung vorhanden?
Wie sollen die 5 Kontakte deines Steckers im Photo mit den 8 in der Zeichnung zusammen passen? Das solltest du als erstes verraten.
Der unterste Stechverb. in Deinem Katalogauszug ist aufgeführt als Serie MKF13470 "Randverbinder in Schneidklemmtechnik"
Inwieweit könnte der dort aufgeführte fünfpolige MKF13475-6-*-505 nicht der gesuchte Steckverb. sein (abzüglich Kodiersteg)?
Im Anhang mal zwei Bilder
Was den Kodiersteg betrifft: Stocko fertigt ja auch kundenspezifisch, ist vielleicht der Fall?
Gegenstück Anfrage aus anderem Thread: Auf der Produktseite von Stocko ist für Serie MKF 13470 als Gegenstück leider nur eine Leiterplatte ("Platinenrand..") aufgeführt
... Auf der Produktseite von Stocko
ist für Serie MKF 13470 als Gegenstück leider nur eine Leiterplatte
("Platinenrand..") aufgeführt
Was heißt "leider"?
Das ist der Einsatzzweck dieser Steckverbinder, d.h. die dazwischen zu steckende Leiterplatte muss am Platinenrand als Gegenstück ausgebildet sein.
... Auf der Produktseite von Stocko
ist für Serie MKF 13470 als Gegenstück leider nur eine Leiterplatte
("Platinenrand..") aufgeführt
Was heißt "leider"?
Das ist der Einsatzzweck dieser Steckverbinder, d.h. die dazwischen zu
steckende Leiterplatte muss am Platinenrand als Gegenstück ausgebildet
sein.
Ich habe den Stecker selbst hier, aber ich suche nun ein Gegenstück für
Flachbandmontage
Ja ganz einfach, "leider", weil es der OP so gewünscht hatte, zumindest zum Zeitpunkt des obigen Beitrags . So wie in einem Geschäft mit einem Kunden: "Leider besitzt das... diese Eigenschaft nicht"...."Leider können wir Ihnen da nichts in diese Richtung anbieten" Es ist lediglich als ein freundlicher und rücksichtsvoller Akt der Interaktion zu erachten.
Und gerade deshalb ist doch nichts an der von Serge propagierten Freundlichkeit auszusetzen? Sozusagen um die Härte der nichtwunschkonzertität des Leben etwas abzumildern?
Ich finde es leider schade, dass sich Torsten trotz dieser Härten des Lebens nicht wieder meldet und auch zur Diskrepanz zwischen Zeichnung und Verbinder auf dem Photo nichts sagt.
Manchmal muss man sich der Realität stellen.
Gegenstück Thema: inzwischen ist klar, dass das Gegenstück in jedem Fall die Platine selbst ist...
Ich muss also auch eine Platine machen, dazu wären die genauen Abmessungen der "Ausprägung" natürlich hilfreich... das ist eine Baustelle...
Und auf der anderen Seite, wäre es "nett" zwei drei Stecker hier zu haben.
...könnte gut sein, dass es "MKF13475-6-0-505" ist - wäre interessant wo
man den in Kleinstmenge kaufen kann...
Ist meinerseits eine Anregung. Bestaetigen kann das nicht. Was Hersteller betrifft:"STOCKO" steht anscheinend nicht irgendwo auf dem Steckverbinder? Ist manchmal der Fall
Und was die genauen Bezeichnungen betrifft, im Deinem Katalog ist ein Stern abgebildet, wohl als Platzhalter?
Welche Maße würdet Ihr für die Platine annehmen/nutzen, für diesen Stecker? Müsste die halbe Heizung zerlegen um das vernünftig ausmessen zu können...
An der Zeitschaltuhr ist und bleibt ja eben genau der Stecker...und der muss auf/an die neue Platine zum Zwischenstecken passen...

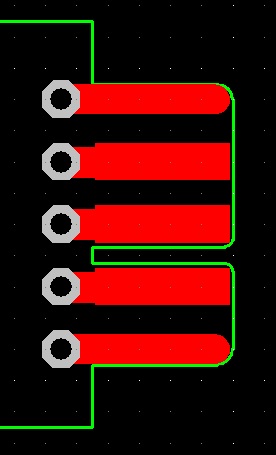

Mittenabstand der Pads ist klar, ist 2,5 mm, Padbreite mache ich mir dann schon passend ... ich verpasse ihr oben auch noch Rundungen, damit der Stecker besser drauf geht... innere Breite kann ich ggf. auch am Stecker messen...
B+C+D (Zungenbreite) scheinen 11,5 mm zu sein und die Pads gehen tatsächlich bis ganz an den Rand, sie sind eher dadurch sogar etwas schmaler als die anderen drei Pads in der Mitte...
Das ist natürlich etwas extremer als es in wirklichkeit ist, denn die Bahnen auf der Streifenplatine sind breiter und der Mittenabstand Streifen zu Streifen ist ja 2,54 mm und nicht 2,5 mm...
ich habe mir dann doch die Mühe gemacht und am Original gemessen, musste ich einiges ausbauen. Letztendlich habe ich für die Breite 11,75 mm statt 11,4 mm genommen. Für die Kodierschlitzbreite "C" 0,635 mm.
Ist auf der letzten Seite (9) in der Tabelle unter "E" für den fünfpoligen Stecker eine Platinenzungenbreite von 11,8 mm angegeben.
Das passt nun wunderbar. :-)
Der Originalstecker, auch ohne Nase aus der 13470 - Serie:
MKF 13475 - 6 - - 505 (3 bis 5x)
Wäre noch das I-Tüpfelchen, aber leider finde ich keinen Ort wo es den zu kaufen gibt.
Der Originalstecker, auch ohne Nase aus der 13470 - Serie:
MKF 13475 - 6 - - 505 (3 bis 5x)
Wäre noch das I-Tüpfelchen, aber leider finde ich keinen Ort wo es den
zu kaufen gibt.
Joli Lundi Servühs
Auf Nummersicher wär ja dann Hinz Tip aber wenn Du doch irgendwie an dem Gedanken des Stocko-Stecker hängst dann hier Anregungen, falls noch nicht selber gefunden.
Ohne Gewähr, weiss aber bei den nachf. Sachen nicht was da genau geliefert würde, zB Leiterquerschnitt, RM, Nasen, Kodierstege, Rastnocken ect, ect. Und bei Roco Sachen dürften die vllt wohl auch Stecker liefern, wo hauptsache passt, egal welcher Stecker/Hersteller genau. Ich biete nur Anregungen
Hattest ja auch Modellb. erwähnt. Roco benutzt ja scheinbar auch Stocko siehe(steht auf Stecker drauf):

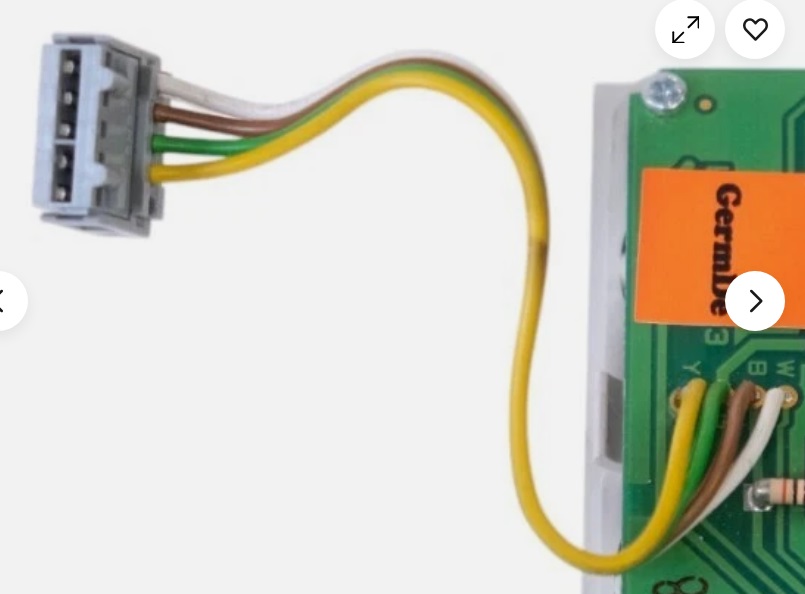

Roco 5Polig 10605 sieht so aus siehe auch Anhang. Visuell zumindest ähnlich zu Deinen Oberseite, (Vorsicht, gibt auch ganz andere 10605 u gleiche EAN auch)
Hab auch Stocko mit voller Bezeichnung aus Ebay Italien mit Kodierstegen ect. Aber hab nicht gesucht für Entschlüsselung der Bez, ist nicht so wie im standard Katalog, vllt custom?, nur Anregung oder f weitere Suche!
Mal gucken, ich habe noch einige exotische Flachbandkabel da, ob davon etwas passt... Roco bietet ja passendes an, ich versuche es dann aber erstmal so.
Halö
nur allgemein zum RM der Roco Steckern 10605 ect (nicht für OP,hat selber wohl schon Roco Stecker Rastermaß untersucht), ganz allgemein eine Anregung zu zB Roco 10210 Platine, dort kann man den 5pol/3pol(auf linie) Rand gegen einen DIP16 4017 (grob)überprüfen /(grob)vermessen. Falls man zB Angst hätte dass RM unerwartet 2mm. Maße findet man ja verständlicherweise kaum bei Roco.
(nicht für OP,hat selber wohl schon Roco Stecker Rastermaß untersucht)
Halö, ist bischen blöd unhöflich formuliert, wollte natürlich nur ausdrücken, dass es für Dich keine Bewandnis mehr hat, deswegen Dich nicht angesprochen salüh ohrevoir
Roco 5Polig 10605 sieht so aus siehe auch Anhang. Visuell zumindest
ähnlich zu Deinen Oberseite,
Kleine Rückmeldung, der Roco passt wie angegossen. Vielen vielen Dank für den Tip - das ist sehr gut, nur kein Kodiersteg, aber das ist kein Problem, denn der STecker geht mit dem Kabelabgang eh nur so herum drauf.
Was dem ganzen ein I-Tüpfelchen ausetzen würde, wäre das gleiche Flachbandkabel, das von Junkers verwendete ist dicker als die gängigen (1,27 Raster) für Schneidklemm an den Pfostensteckverbindern mit 2,54 Raster oder den D-SUBs mit Schneidklemm.
Es ist flexibel, hat die Farben weiß, braun, grün und gelb. Raster scheint irgendetwas zwischen 1,27 und 2,54 zu sein (EDIT ist 1,5mm Raster) und Querschnitt liegt geschätzt bei 0,25mm²-0,35mm²
Das im Bild gezeigte FB ist im 2,54/2,5 Raster (Wie gezeigte Roco Stecker 10605) und starr - nur semi - zwei mal bewegen auf der Lötseite und es ist ab...
