Hi!

Glaub zwar nicht dass es sowas gibt, aber evtl. wisst ihr etwas:

Gibt es eine Möglichkeit aus 230V/50Hz echten Drehstrom 400V/50Hz mit
etwa 1,5kW zu erzeugen? (also richtigen Sinus, keine PMW-gepulste
Spannung)

Gruß,
Techniker

: Gesperrt durch Moderator
Autor: hans0815 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klar geht, geht aber auch richtig ins Geld.
Spzielle Frequenzumrichter können sowas.

Autor: holzi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Powerfaktor korrigiert nach DC, und von dort mit einer 3 fachen
Halbbrucke zu Drehstrom.

H.

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
..ich dachte da jetzt mehr an Produktbeispiele..  :)

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Mir ist da grad eine Idee gekommen:

Handelsüblichen FU mit Eingang 230V und Ausgang 3Ph/230V. Diesen dann
fest mit 50Hz "laufen" lassen und als Last 3 Schaltschrank-Trafos 230V
-> 400V hinten dran (oder noch besser einen Drehstromtrafo 230V ->
400V).

Sieht da evtl. jemand ein Problem? :)

Autor: johnny.m (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> (also richtigen Sinus, keine PMW-gepulste Spannung)
Naja, das wirste wohl nicht mit nem statischen Umrichter hinbekommen...
Einzige Möglichkeit, um wirklich nen Sinus zu bekommen und keine Heizung
zu bauen (theoretisch könnte man ja auch drei entsprechend
phasenverschobene Sinusse auf drei lineare Endstufen geben, die dann den
dreiphasigen Wechselstrom ausspucken, aber da ist der Wirkungsgrad eben
unterirdisch und bei 1,5kW dürfte es echte Probleme geben, Bauteile zu
finden, die das abkönnen und die Wärme abzuführen), wäre ein rotierender
Umformer. Aber das wird auch nicht billig... Warum darf es denn kein
Standard-FU mit PWM sein?

Autor: johnny.m (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Glätten über Trafos geht natürlich auch. Aber wenns wirklich glatt sein
soll, dann nur über was Rotierendes, weil da über die mechanische
Trägheit alles hochfrequente rausfliegt. Beim Trafo (oder Drossel) ist
die Dämpfung zwar auch schon ordentlich, aber wenn Du unbedingt nen
reinen Sinus willst...

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die schwere Variante: wechselstrommotor (220V) und gekuppelten
Drehstromgenerator (380V). Wirkungsgrad: naja..
Aber relativ kostengünstig zu bauen.

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo johnny.m,

"unbedingt reinen Sinus" ist relativ.. ;)
Die Spannung sollte hald so sauber, wie möglich sein. Die Netzspannung
selber ist ja auch "versaut" und kein 1A-Sinus.

Denkst du, dass dies mit den Trafos funktionieren könnte?
Evtl. noch ein normales Drehstrom-Filtermodul hinten dran und fertig?

Natürlich wäre mech. Koppelung am besten, aber 2 Synchronmaschinen sind
wahrscheinlich "sauschwer und unbezahlbar". Zudem bedeutet dies noch
Lärmbelästigung und benötigt zusätzliche Wartung.. :(

Gruß,
Techniker

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm..
Wie reagiert eigentlich ein Standart-FU bei unsymmetrischer Belastung?
:-/

Autor: Ulrich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das brauchst du doch bestimmt für einen Motor? Falls ja würde ich dir
z.B. einen MicroMaster von Siemens empfehlen. Lassen sich ganz einfach
einbauen und ansteuern. Und bringen Vorteile durch sanfteren Anlauf und
verschiedenen Geschwindigkeiten

http://www.automation.siemens.com/sd/umrichter/htm...

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Ulrich,

Nicht unbedingt. :)
Es kann sein, dass da mal ein Motor dranhängt - ist aber nicht die
Regel.

Hintergrund:
Für Prüfgeräte die ich programmiere brauche ich hin und wieder Drehstrom
zur Versorgung. Fast immer nicht wegen der Leistung, sondern zur Prüfung
weil der Prüfling normalerweise an Drehstrom betrieben wird. Z.B. sind
in solchen Prüfgeräten auch Schaltnetzteile 3Ph/400V -> Kleinspannung
drin. Usw..

Da ich diese Geräte teilweise mit nach Hause nehme und dort programmiere
(in der Firma hat man nie seine Ruhe.. ;) ) und in meinem Arbeitszimmer
hald kein Drehstrom existiert brauch ich da was.. :)

Bisher hatte ich immer eine Kraftleitung durch 2 Stockwerke verlegt um
Drehstrom zu erhalten - ziemlich nervig.. :(

Gruß,
Techniker

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Bisher hatte ich immer eine Kraftleitung durch 2 Stockwerke verlegt um
>Drehstrom zu erhalten - ziemlich nervig..

Vielleicht wäre es am Einfachsten und billigsten 'ne 16A-Cekondose zu
installieren? ;-)

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
;-)

Die Idee hatte ich auch schon, ist aber leider nicht so leicht zu
realisieren..

(D.h. ist frühestens bei der nächsten Renovierung im Jahre
viel-viel-später möglich..)

Autor: Sonic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na, in der Werkstatt kommt dann wohl eh' nur der Frequenzumrichter in
Frage!
3.. 2.. 1.. :-) Da gibt's sowas auch etwas kostengünstiger.

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einen FU hab ich eh noch irgendwo rumliegen. Muß dann mal Ausschau nach
3 einelnen Trafos oder viel besser nach einem Drehstromtrafo halten.

Mal schauen, ob das hinhaut.. :)

Autor: Uwe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!
Hast du einen E-Herd und möglichst noch auf 3 Phasen? Wenn ja einfach
den Anschluss anzapfen. Das geht meistens auch ohne Renovieren.

MFG Uwe

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Uwe!

Das Arbeitszimmer ist im Dachboden und dort gibt es keinen Drehstrom.
Ich müsste dazu eine Leitung einen Stockwerk tiefer in die UV ziehen -
fällt daher aus.. :(

Autor: FRAGENSTELLER (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und was wäre mit einer passenden verlängerung (kabeltrommel) ?

Autor: Jankey (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1x Gleichrichter
1x glättungsspule
1x DickenGlättungsKo
1x EntladeWiderstand für den Glättungs Ko = 100k@2W ( oder 3 Stunden
nach ausschalten der Schaltung bekommt ihr einen Arschtritt der an ein
Bockiges Pferd erinnert)
1x Microcontroller ( scheiss egal was für einer, hab selber den
AT89C2051 benutzt )
3x IR2110/2113
6x Dicke N-MosFet's

1x Programmierer den man mit Programmierumgebung in ein Dunkles
kämmerchen auf einige Stunden einsperrt.

Und Tada:
http://www.jankeytec.at/pics/schaltungen2/PICT0012.JPG

Fertig ist ein Frequenzumrichter den man auch für 140~5000€ bei siemens
kaufen kann.

lg Jan

Autor: Jankey (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zitat:

Hmm..
Wie reagiert eigentlich ein Standart-FU bei unsymmetrischer Belastung?
:-/


Antwort: is ihm scheiss egal.

Sonst Micromaster Siemens, die Antwort auf alle Fragen.

Autor: thkais (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Relativ preisgünstige Frequenzumrichter gibts bei Lenze. Oftmals wird
aus EMV-Gründen ein "Sinusfilter" an den Ausgang gehängt, der das
zerhackte Ausgangssignal schon ganz gut glättet. Besteht aus einer
3-Phasen Netzdrossel und entsprechend passenden Kondensatoren.

Autor: dernixwois (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Techniker

Also um mit Drehstrom zu Experimentieren solltest unbedingt Tisch
bestellen
mit den entsprechenden Sicherheitseinrichtungen so wie es in der Schule
für Technik üblich ist.

Soviel ich weiß ist es sogar Vorschrift!

Zumindest müsste dein Arbeitsplatz so Ausgerüstet sein.

Alles andere sieht mir ziehmlich nach Selbstmord aus.

Wenn Du Tatsächlich deine Gerätschaften ohne Sicherheitseinrichtungen
Inbetrieb nimmst möchte ich nicht dein Chef sein ;)

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@FRAGENSTELLER:
Siehe Posting 27.01.2007 18:59 -> letzter Absatz

@Jankey: (27.01.2007 20:50)
..und der versaute PMW-gepulste Spannung ausgibt..
Siehe erstes Posting: Nicht erwünscht.

@Jankey: (27.01.2007 20:53)
Aber Die MicroMaster erfassen ja den Strom in 2 Phasen und errechnen
daraus den Strom in der 3. Phase. Diese Messwerte fließen dann in die
PMW-Regelung mit ein. Für eine unsymmetrische Belastung ist ein
MicroMaster eigendlich nicht gebaut. Deshalb zweifle ich etwas, ob er da
überhaupt mitmacht.. :-(

@dernixwois:
Was nützt mir das Thema Sicherheit (was natürlich auch realisiert werden
muß), wenn ich nichtmal ordentlichen Drehstrom erzeugen kann? :)


Hab mir aber schon gedacht, dass dies nicht so leicht umzusetzen sein
wird.. :(

PS: Evtl. hab ich es oben noch nicht erwähnt: Ich möchte soweit wie
möglich Fertigkomponenten verbauen oder gleich alles fertig erwerben.
Selbstbau bis runter zur Controllerebene - wie es Jankey vorschlug -
möchte ich wegen Zeitmangels nicht machen. Ich will ja keinen FU
entwerfen, sondern möglichst einfach einen realistischen Drehstrom
erzeugen.

Gruß,
Techniker

Autor: FRAGENSTELLER (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Der Techniker

ok also kein e-herd  ;-(

Autor: crazy horse (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Alles andere sieht mir ziehmlich nach Selbstmord aus."
der böse Drehstrom ist kein bisschen gefährlicher als der gute
1Phasenstrom, es sei denn, man(n) ist derart dämlich, 2 Aussenleiter auf
einmal anzupacken. Aber für solche hoffnungslosen Fälle gibts ja den
Darwin-Award :-)
Und da der Techniker beruflich mit solchen gefährlichen Sachen arbeitet,
solltest du ihm schon zubilligen, die Sache zu verstehen.

Autor: blurb (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>>Also um mit Drehstrom zu Experimentieren solltest unbedingt Tisch
>>bestellen


Bitte was?

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke er meint so einen "verspielten" Experimentiertisch, wie Sie in
Schulen im Einsatz sind.. ;)

Autor: Zoch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fertigkomponenten ? ! Fertigkomponente, den Frequenzumrichter. Zb bei
Schuricht, von sSiemens, Hitachi. Wie Sand am Meer. Um die 600 Euro.

Z.

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zoch,

Hast du den kompletten Beitag überhaupt gelesen?
Wenn ja, warum gibst du mir den Tipp mit dem FU?

Ich habe noch einen FU da, nur der Trafo  und die Gewissheit über die
Funktionstüchtigkeit bei unsymmetrischer Belastung fehlt mir noch..

Gruß,
Techniker

Autor: sansal (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
phase 1 kondensator Phase 2 direkt phase 3 spule ausrechnen nach
Motormas und die diferenz zwischen fase liegd vonselber 400V Netzfilter
je Phase zur Null und siehe da sinus endspricht Netzsinus
WO LIEGT DAS PROBLEM?

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
1. Datum letzter Post
2. Nicht immer Motor
3. Rechtschreibung
4. DEPP

Autor: Der Techniker (_techniker_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Punkt 4 ist schon ein bischen unpassend.. :-(

Wie auch immer:
Da wir heuer im Frühjahr einen Wasserschaden hatten, habe ich die
Gelegenheit genutzt eine Leitung in die UV zu ziehen. Problem ist somit
gelst.. ;o)

Autor: mAnE (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weis "Datum letzter Post" ;-) aber vielleicht stolpern ja andere wie
ich über Google drüber ;-)

so wie  Sansal es  beschreibt: davon kriegt man keinen sauberen
Drehstrom,
ist so ähnlich wie die Steinmetzschaltung bzw. bei kondensatormotoren wo
der Kondensator eine phasenverschiebung verursacht...
das wird kein Drehstrom, sondern eher so Oval bis Eierförmig...

Ist denn wirklich Drehstrom erforderlich? sprich 400V?
Wenn das Gerät intern wieder in Stern verschalten ist, würde es
Theoretisch langen eine Phase zu Brücken (bei Dreieck funktionierts
natürlich nicht ;) )

Ansonsten schlage ich einen günstigen FU vor, wie schon genannt, der
braucht ja nicht viel Regeln zu können,da reicht ein billiger.

weil der FU nur zerhackten Sinus ausgibt, ist ein (bzw mehrere Trafos
erforderlich).
die Spulen werden die PWM-Spannung Glätten.
Wenn du den N-Leiter brauchst (gehe davon aus) wird der Trafo
sekundärseitig ein Y IMHo sein müssen. (außer der FU gibt auch einen N
aus (glaub ich aber nicht...)
Wird der Trafo unsymmetrisch belastet, wirst du meiner Meinung einen
Drehstromtrafo mit ZickZackschaltung brauchen, die sind relativ teuer...

Außerdem musst du dir auch bewusst sein wie viel Leistung die Endgeräte
haben, wenn nur einphasig gearbeitet wird wirds vmtl. nicht mehr als 10A
rausholen können, wenn überhaupt.

Wichtig: die schaltung auch entsprechend Absichern, (LS/richtig
dimensioniert und FI)

Autor: Pierre B. (xaici4ni)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Jankey schrieb:
> Und Tada:
> http://www.jankeytec.at/pics/schaltungen2/PICT0012.JPG
Das Internet scheint sich ja immer schneller selbst zu überleben. Hat
jemand noch das Bild? archive.org hat die Seite nie ins Archive
aufgenommen :-(

Autor: hinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pierre B. schrieb:
> Jankey schrieb:
>> Und Tada:
>> http://www.jankeytec.at/pics/schaltungen2/PICT0012.JPG
> Das Internet scheint sich ja immer schneller selbst zu überleben.

Sind nur lausige 9 Jahre.

Autor: Davor M. (cabman_90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Halli hallo,

Hätte auch noch ne Frage...

Ich möchte mir eine Drehmaschine in den Keller stellen..
Problem ist, dass ich keinen Drehstrom sondern nur Wechselstrom im
Keller habe..
Kann ich einen FU "missbrauchen" und mir eine Drehfeld auf eine CEE
Steckdose legen? Bzw eben Zuleitung der Maschine ab und eine geschirmte
Leitung bis zum Hauptschütz ziehen? Vom FU eben aus..
Wie sieht es dann mit Notaus etc an der Maschine aus?

Würde mich über eine Antwort freuen! Liebe Grüße

Autor: Michael Bertrandt (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Deine FU wird nicht glücklich sein, wenn der Stecker rausgezogen wird
bzw. der Schalter ausgeschaltet wird, das gibt gleiche  eine
Fehlermeldung.

Bau die FU lieber in deine Drehmaschine ein, dann kannst du sogar deren
Drehzahl regeln. Sprich: Es hat nur Vorteile. Und einen geeigneten
Drehstrommmotor (statt dem sonst üblichen Kondensatormotor) hat sie ja
offenbar schon.

Autor: JJ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Davor M. (cabman_90)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

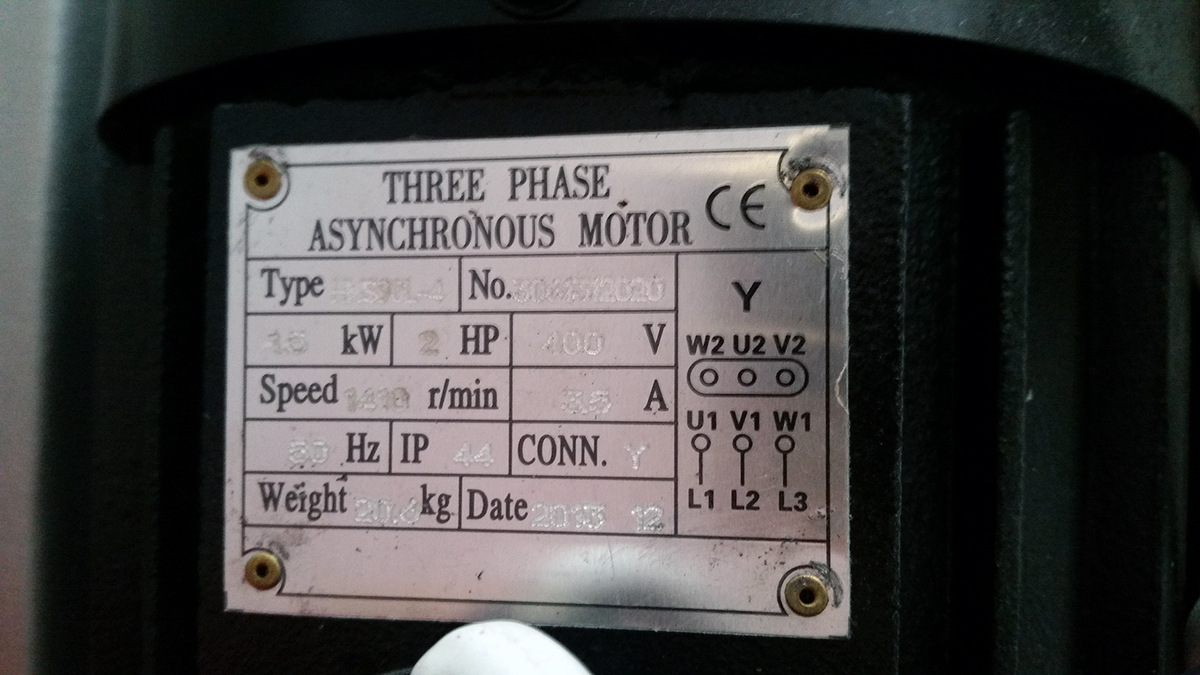

Anbei mal das Typenschild.. geht das mit dem Kumpel?

Danke schon male!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bitte in einem eigenen Thread weiterdiskutieren, statt hier 9 Jahre
alte Leichen auszugraben.

Dieser Beitrag ist gesperrt und kann nicht beantwortet werden.
