Hallo Olli, hast du mal versucht mit CMD 0x51 0x0C alias IDENT_WB_CODE auszulesen was die Heizung unterstützt? #define WB_CODE_0 0 /* Unknown supplemental heater feature */ #define WB_CODE_ON 3 /* on/off switch capability */ #define WB_CODE_PH 4 /* Parking heater capability */ #define WB_CODE_SH 5 /* Supplemental heater capability */ #define WB_CODE_VENT 6 /* Ventilation capability */ #define WB_CODE_BOOST 7 /* Boost capability */ da sollte doch Bit 4 & 5 die gewünscht Info liefern. Sascha
@Olli: Seine Pumpe wird nicht automatisch anlaufen, denn er hat garkeine... VW verbaut die Pumpe nur bei einer Standheizung... Denn der Zuheizer läuft nur, wenn der Motor läuft und dann braucht man keine zusätzliche Wasserpumpe (von einigen Fahrzeugen mit Kühlwassernachlauf usw. mal abgesehen - aber das wäre mir im Touran neu)... @Sascha: Sehr schöne Idee! Hatte ich garnicht im Kopf, was es so an Sensorwerten gibt...
Ja, Michael, das war auch mein erster Gedanke. Aber, again what learned ;-) die haben alle eine solche Pumpe verbaut. Ist bei Ford aber eigentlich nicht anders, denn meiner hatte ja auch nur Zuheizer. Die scheint beim Start der Zuheizung sogar anzuspringen (laut Aussage). Also kein Wärmestau. Einzig der Lüfter im Fahrzeug bleibt natürlich aus. Die Climatronic im VW ist also scheinbar nicht für SH Betrieb konfiguriert, oder die SH kann diese per CAN nicht steuern. Mit einem entsprechendem Softwareupdate wird wohl richtig Geld gemacht, wodurch einige sich einfach eine entsprechende SH kaufen, oder nur die Steuerplatine und die dann wechseln, weil da billger kommt. Ich hab bislang keine Idee wie ein solches Firmwareupdate aussehen könnte und ob man diese auch "kopieren" kann. Die Climatronic scheint die Klappen in der Stellung zu lassen, wie man den Wagen ausstellt. Daher die Idee den Lüftermotor direkt anzusteuern, das würde reichen.
Also früher hat VW sich die Pumpe wirklich gespart... Krass, das die die beim Touran dann immer reingeworfen haben (macht ja eigentlich beim reinen Zuheizer keinen Sinn)... Was die Climatronic angeht, zumindest im Octavia 1Z soll die normale Climatronic auch die Standheizung unterstützen, wenn von dieser die Befehle übern CAN kommen... Ich hab allerdings direkt das Bedienteil getauscht, weil ich die Standheizungstaste haben wollte... Aber laut google solls auch mit dem anderen Bedienteil gehen... Konfiguriert wird da ja eh nix - die neueren VWs merken ja selbst, was verbaut ist... Anders ist also wohl nur die Software von Webasto - die unterstützt beim Zuheizer ja auch keine Bedienteile... Und da du nicht weißt, was die Climatronic zuletzt gemacht hat - bist du sicher, das es dann reicht nur den Lüfter anzusteuern? Davon ab: Will man nicht immer die Software von dem Zuheizer updaten? Sonst hat man ja wirklich nur seine gebastelte Fernsteuerung und kann keine original Fernbedienung oder den Timer (übern Tacho bei VW) nutzen...
Also Du meinst, wenn man die richtigen CAN Nachrichten kennt, könnte man die einfach selbst anstelle der SH senden und alles ist gut?! Muss ich wohl mal intensiv nach suchen. Für das VW Zeugs gibt es eigentlich mehr Infos als zu Ford. Zur Not halt nur Lüfter steuern. Und ja, wie ich doch schrieb verbleiben die Klappen in der letzten Position. Die fahren nicht zu. Man muss halt selbst dran denken die richtig einzustellen. Das mit dem Firmwareupdate ist mir noch nicht klar. Wie genau wird das durchgeführt? Könnte mir vorstellen das das auch über den WBus läuft.
Ja, genau das meine ich... ;-) Die passende Nachricht zu finden wird aber wohl nicht so easy - zumal die sicherlich auch Fahrzeugspezifisch ist... Also wenn du sie bei dir findest, ist die sicherlich anders wie im Touran... Ja, sie verbleiben in der letzten Position - aber du weißt nicht, welche das ist... Du musst also um auf Nummer sicher zu gehen wirklich immer die Luft auf die Scheibe drehen, was immer auch gleichzeitig warm sein müsste... Du willst ja keine kalte Luft ins Auto schaufeln... Also muss man immer beim abstellen daran denken - das ist doch mega nervig! (man muss ja nicht gleich von Fehleranfällig sprechen) Ja, das Firmware Update läuft übern WBus... Is mir schonmal im Netz übern weg gelaufen, sowas...
Michael R. schrieb: > Du willst ja keine kalte Luft ins Auto schaufeln... Also muss > man immer beim abstellen daran denken - das ist doch mega nervig! (man > muss ja nicht gleich von Fehleranfällig sprechen) Das ist bei jeder nachgerüsteten SH aber auch so. Dann ist halt früh die Scheibe gefrohren und dafür der Motor warm ;-) Sascha
Na, wir sind aber doch nicht in der Chrome Abteilung von ATU sondern auf µC.net - wir streben doch nach Höherem... ;-) Ich hab grade mal in die Anleitung von Webasto geguckt (Nachrüstung in nem Octavia 1Z)... Die Klemmen sich auch nur zwischen Klimasteuergerät und Lüftersteuergerät... Wundert mich ehrlich gesagt etwas... Im Golf4 (und allem, das ungefähr das gleiche Alter hat) gab es noch einen Pin an der Climatronic, den man für den Standheizbetrieb auf 12V legen musste und dann lief alles automatisch... "Etwas" kacke, das es sowas heute nicht mehr gibt... Bleibt also nur, um den ganzen Komfort zu haben: - Zuheizer auf Standheizung upgraden (per Software) - CAN Messages rausfinden und selbst senden Gibts eigentlich einen relativ günstigen CAN Gateway, der sich für den Bus transparent verhält, aber dem PC sagen kann, welche Nachricht über welchen Bus kam? Damit könnte man dann mal ein Steuergerät isolieren und protokollieren, welche Nachrichten es schickt... Das wäre ja schonmal ein Anfang, wenn man sowas rausfinden will...
Da muss ich Michael zustimmen, ich bin auch kein Freund von Bastellösungeb. Alles oder nichts! ;-) Hatte gehofft im Internet mehr zu den CAN Nachrichten zu finden, aber fehlanzeige. Einzig canhack.de beschäftigt sich oberflächlich mit dem Thema. Leider ist das so halbmommerziell und undurchsichtig. Hatte mich da schon zweimal angemeldet, bin aber nach kurzer Zeit gesperrt worden. Scheinbar darf man da nur bleiben wenn man "dieselschrauberpunkte" kauft. Ich hab doch nur eine PayBack Karte! Scheiss Kapitalisten! ;-))) Das mit dem CAN Gateway habe ich sogar schon begonnen. Die Hardware ist trivial, ein Arduino und zwei MCP2515 und MCP2551 als Transceiver. Dennoch muss man ja die eingehenden Pakete lesen, verarbeiten, ggf. einen Trigger für Serial oder so auslösen und auch wieder rausschreiben. Einfach nur RX/TX vertauscht verbinden ist wohl nicht... Wenn hierzu einer eine Idee hat, bitte melden! Ich werdedafür aber einen neuen Thread aufmachen, hat hier nix zu suchen. Die Sache mit der SH Firmware treibt mich noch um. Nicht es langt die Codierung anzupassen?! Die steht ja vermutlich auf Zuheizer und dann könnte die TTV ja einfach keine CAN Befehle zur Climatronic senden. Am CAN muss ja doch sein, sonst könnte die Zuheizung nicht gesteuert werden. Der WBus war nicht verbunden.
Zum canhack, da war ich früher mal - da gabs aber keine Infos, die es nicht auch so offen im Internet gab... Also kurz zum CAN Gateway... Ich glaube nicht, das der AVR das schafft, wenn da viel auf dem Bus los ist! Und die externen SPI Transceiver sind auch keine Performancewunder - kann gehen, muss es aber nicht, wenn die das Timeing ziemlich streng kontrollieren... ;-) Zum Update, du ließt deine E-Mails nicht, oder?
Sascha W. schrieb: > hast du mal versucht mit CMD 0x51 0x0C alias IDENT_WB_CODE auszulesen > was die Heizung unterstützt? > > #define WB_CODE_0 0 /* Unknown supplemental heater feature */ > #define WB_CODE_ON 3 /* on/off switch capability */ > #define WB_CODE_PH 4 /* Parking heater capability */ > #define WB_CODE_SH 5 /* Supplemental heater capability */ > #define WB_CODE_VENT 6 /* Ventilation capability */ > #define WB_CODE_BOOST 7 /* Boost capability */ Hi Sascha! Also folgendes bekomme ich aus MEINER Heizung raus: 4F 0A D1 0C 31 3C C0 E3 3F 80 00 09 D0 = 0x0C = 0b00001100 Bit 4 mit PH ist klar. Aber was bedeutet Bit 3? Ist auch in der WBus-Lib nicht vorhanden. D1 = 0x31 = 0b0011 0001 0000 0001 ??? 0000 0010 External circulation pump control 0000 0100 Combustion air fan (CAV) 0000 1000 Glow Plug (flame detector) 0000 1010 Fuel pump (FP) 0011 0001 Circulation pump (CP) 0100 0000 Vehicle fan relay (VFR) 1000 0000 Yellow LED Also mit Zirkulationspumpe. Obwohl ich weiss das da eine Dosierpumpe für den Kraftstoff vorhanden ist... oder ist FP was anderes? D2 = 0x3C = 0b0011 1100 0000 0001 Green LED present 0000 0010 Spark transmitter 0000 0100 Solenoid valve present (coolant circuit switching) 0000 1000 Auxiliary drive indicator (whatever that means) 0001 0000 Generator signal D+ present 0010 0000 Combustion air fan level is in RPM instead of percent 0100 0000 (ZH) 1000 0000 (ZH) Also hab ich ein "Solenoid valve"(?) einen Auxiliary drive indicator (ist das vielleicht das Ding was den Betrieb der Heizung nach "außen" hin zum Fahrzeug steuert/anzeigt? Also die CAN-Sendefunktion?) Ein Generator-Signal (? Ist doch nur die popelige Spannungsüberwachung?) Und ein "Combustion air fan level in RPM" (hmmm, drehzahl der Lüftung?) D3 = 0xC0 = 0b1100 0000 Unbekannte Werte D4 = 0xE3 = 0b1110 0011 0000 * ? 0000 1111 (ZH) 0001 0000 Heating energy is in watts 0010 0000 (ZH) 0100 0000 Flame indicator (FI) 1000 0000 Nozzle Stock heating Also "Nozzle", "Flammwächter", (ZH), und etwas unbekanntes. D5 = 0x3F = 0b0011 1111 00** **** ? 0010 0000 Ignition (T15) flag present 0100 0000 Temperature thresholds available 1000 0000 Fuel prewarming resistance and power can be read. Auch hier nur das T15 Flag (meinen wohl "Klemme 15", also Zündung AN im Auto) D6 = 0x80 = 0b1000 0000 Unbekannte Werte
Michael R. schrieb: > Ich glaube nicht, das der AVR das schafft Es gibt hier im Forum bereits ein paar ältere Threads dazu. Die arbeite ich gerade durch. Es geht wohl schon, alles halbsowild. Vor allem reden wir hier nicht über einen HS-CAN, sondern MS-CAN mit 125kbit/s (gähn). Da langweilt sich doch wohl selbst ein 8-Bit 16 MHz Arduino und zwei SPIs ;-) > Zum Update, du ließt deine E-Mails nicht, oder? Na klar. Wenn da was hätte ankommen sollen, kam nichts. :-(
Naja, Daten aus dem einen per SPI raus, in den anderen per SPI rein und nebenbei noch per UART oder so an den PC schicken... Achja, und das eigentlich zeitgleich in beiden Richtungen, weil du ja auch Kolisionen auflösen musst und so Späße... Also ich denke nicht, das das soooo easy für den kleinen AVR ist... Da macht sich ein Controller, der mal eben so kann und zwei CAN Controller direkt drin hat sicher ne ganze ecke besser... ;-) Aber das sollte man echt wo anders diskutieren - zurück zum Thema: Bist du bei deiner Auswertung vom IDENT_WB_CODE nicht um ein Byte verrutscht? Das erste Datenbyte müsste doch 0x31 sein und nicht 0x0C?
Michael R. schrieb: > Bist du bei deiner Auswertung vom IDENT_WB_CODE nicht um ein Byte verrutscht? > Das erste Datenbyte müsste doch 0x31 sein und nicht 0x0C? Aaargh! Stimmt. 0x0C ist ja noch teil des bestätigten Wbus Kommandos! |-/
So, also hier mal der Codevergleich Mondeo: 4F 0A D1 0C 31 3C C0 E3 3F 80 00 09 Touran: 4F 0A D1 0C 31 3C C4 E7 3F 80 00 09 Das sind eht ja aus, als würde die TTV im Touran auch auf Standheizung (0x21) reagieren. Tut sie aber nicht!
Hab da mal ne frage... Wenn ich an der uhr 1533 die sofortheiztaste drücke.. sendet die uhr ja 4 mal den AN befehl direkt hintereinander.. dann antwortet die heizung?! Aber wie oft? Ist es normal das die uhr 4 mal AN sendet? Ich hab mir mit nem arduino was programmiert um die heihung per wbus zu steuern... Nur start ich die heizung per 1533 uhr und schalte sie direkt ab... (innerhalb der zeit wo 4 mal AN gesendet wird) geht uhr und heizung aus und heizung wieder an... mach ich das versetzt um 2 sekunden ist alles ok. Ist das verhalten der uhr normal? 1533 uhr per wbus mit meinem gsm modul per arduino gekoppelt. Heizung ist ne alte thermotop ohne wbus. Ich nutze den 12v schaltausgang der uhr. Der wbus wird nur benutzt um die uhr mit nem fake telestart zu koppeln. So das ich an der uhr ausschalten kann usw. Oder die hsndgestsrtete/per timer gestelte uhr zum abbruch bringen ksnn.. Danke
Zu deiner Frage: Die Uhr sendet MAXIMAL vier Startbotschaften. Sie macht es solange, bis EINE Antwort (ACK) eintrifft. Kommt diese nicht, wie üblich und erwartet, direkt nach der ersten Botschaft (weil die Elektronik noch "schläft") so sendet sie ein weiteres mal. Nach viermal ist dann schluß. Den Rest habe ich ehrlich gesagt nicht so ganz verstande. Wirkt etwas konfus auf mich, auch die Schreibweise... Wozu soll denn die Uhr dienen, wenn die Heizung ohnehin per Relais gestartet/gestoppt wird? Einen Schaltausgang und eine Sofort-Heizen Taste könntest Du doch auch mit dem Arduino realisieren. Ein Telestart verwendet übrigens eine andere Wbus ID als ein Timer oder eine Heizung. Wenn Du vom Arduino alles richtig machst, erscheint im Display des Timers "TELE" - "ON".
So hab den fehler gefunden.. hatte ein delay vergessen zu löschen... Kann mir jemand sagen wie der befehl aussehen müsste wenn telestart 60minuten standlüften sendet? Und die antwort der heizung? Sowie die statusabfrage und die antwort darauf? Idealerweise noch das sauber ausschalten vom telestart und die antwort darauf? Vielen lieben dank!
langsam schwindet die Hoffnung... Abend zusammen, ich befasse mich schon seit längerem mit dem Thema die TTV mit Hilfe eines Mikrokontrollers zum Laufen zu bringen, angefangen mit C-Control. Da ich ein Hobby Elektroniker bin und mir einiges an wissen fehlte-fehlt ist es nicht leicht für mich. So mit dem C-Control habe ich schnell aufgegeben da ich nicht weiterkam. Seit 2 Jahre spiele ich mit Arduino rum und habe das Thema wieder im Angriff genommen. Ich besitze eine TTV -als Zuheizer Touran (J.2004) und eine TTV als Standheizung aus BMW. Für den Touran habe ich damals eine Box bei Zuheizerupgrade gekauft in der eine C-Control steckt(meiner Meinung nach). nur Die "Blackbox" krigt die TTV aus BMW nicht an, warum auch immer ist aus dem Jahr 2013. Onkel Google hat mir einiges rausgeschmissen für Arduino aber nichts fenzte. ich benutze ein Arduino Nano + K-Line-Interface L9637 . und ich Kämpfe schon seit einige Zeit kriege sie einfach nicht ans Laufen, seit gestern habe ich rausgefunden, wen ich die Diagnose Software WTT starte und die Heizung wird initialisiert ich mein Adapter einschalte läuft sie an, ich war baff, das ist mir seit Monate nicht gelungen.... dachte es liegt am "Break" habe wie von Sascha gesagt mittels Transistor gelöst, hatt aber nichts gebracht..... Kann mir vielleicht ein Tipp geben... welche Richtung ich suchen soll ??? hier mein Sketch:------- int x=0; int stat=0; int st; #define breakport 2 #define led 13 int incomingByte = 0; void setup() { Serial.begin(2400, SERIAL_8E1); delay(1000); pinMode(breakport ,OUTPUT); pinMode(led ,OUTPUT); } void loop() { //breack if (st==0){ digitalWrite(breakport,HIGH); delay(50); //50ms digitalWrite(breakport,LOW); delay(50); //50ms st=1; //nur einmal Break } //24 03 21 3c 3a Serial.write(0x24);//24 Funkfernsteuerung ,F4 Software Serial.write(0x03); //03 Serial.write(0x21); //21 Serial.write(0x3C); //1E Serial.write(0x3A); // C8 //zur kontrolle alle 5 sekunden digitalWrite(led,HIGH); delay(2500); digitalWrite(led,LOW); delay(2500); } //ende LOOP muss ich bevor die Startsequenz kommt noch was schicken......komisch wen die WTT Software sich mit der TTV verbunden hat, akzeptiert sie meine Steuerung und startet auch...
:
Bearbeitet durch User
Dein Break wird nicht ausgelöst, da du die Variable "st" nicht inialisierst. Die ist am Anfang von loop() NULL, du fragst auf 0 ab (das ist ein Unterschied in C!). Initialisiere die bei der Definition mit dem Wert 0.
Olli Z. schrieb: > Dein Break wird nicht ausgelöst, da du die Variable "st" nicht > inialisierst. Die ist am Anfang von loop() NULL, du fragst auf 0 ab (das > ist ein Unterschied in C!). Initialisiere die bei der Definition mit dem > Wert 0. Hi, wen ich "st" nicht initialisiere ist der Wert "0",ich habe mit längeren Pausen überprüft das Programm läuft richtig ab. habe Loop verändert und zwar so:-> void loop() { //breack while (st<4){ digitalWrite(breakport,HIGH);//HIGH LOW delay(50); //ootame 50ms digitalWrite(breakport,LOW); delay(50); //ootame 50ms Serial.write(0xf4); //F4 Software 24 Funkfernsteuerung Serial.write(0x03); //03 Serial.write(0x21); //21 Serial.write(0x1e); //1E Serial.write(0xc8); //C8 delay(100); st++; } delay(2000); Serial.write(0xf4);//F4 Software, 24 Funkfernsteuerung Serial.write(0x04); //03 Serial.write(0x44); //21 Serial.write(0x21); //1E Serial.write(0x00); // C8 Serial.write(0x95); // C8 digitalWrite(led,HIGH); delay(2500); digitalWrite(led,LOW); delay(2500); } Gestern zufällig rausgefunden......also wen der Break 4 mal durchläuft startet die TTV(von BMW) problemlos nur mit Arduino..... K.A. irgendwie wacht die nicht beim ersten Mal auf, bei meinem Turi bleibt sie mit dem Sketch stille Warum nicht beim einmaligen durchlauf????
:
Bearbeitet durch User
Das ist Zufall. Es ist nicht definiert. C legt beim compilieren für die
Variable "st" eine Speicherstelle fest. Diese ist dann nur per Zufall
mit "00" initialisiert. Ich würde mich nicht drauf verlassen.
Als erstes würde ich die setup() Routine so gestalten:
void setup() {
digitalWrite(breakport, HIGH);
pinMode(breakport, OUTPUT);
digitalWrite(led, HIGH);
pinMode(led, OUTPUT);
Serial.begin(2400, SERIAL_8E1);
delay(1000);
}
Warum? Zum einen sollte man Ports setzen BEVOR man die Datenrichtung
wählt. Das hat den Vorteil das dieser dann einen definierten Wert hat.
Ähnlich wie bei Variablen wollen auch Port initialisiert werden. Daher
zunächst ein, unschädlicher HIGH-Pegel.

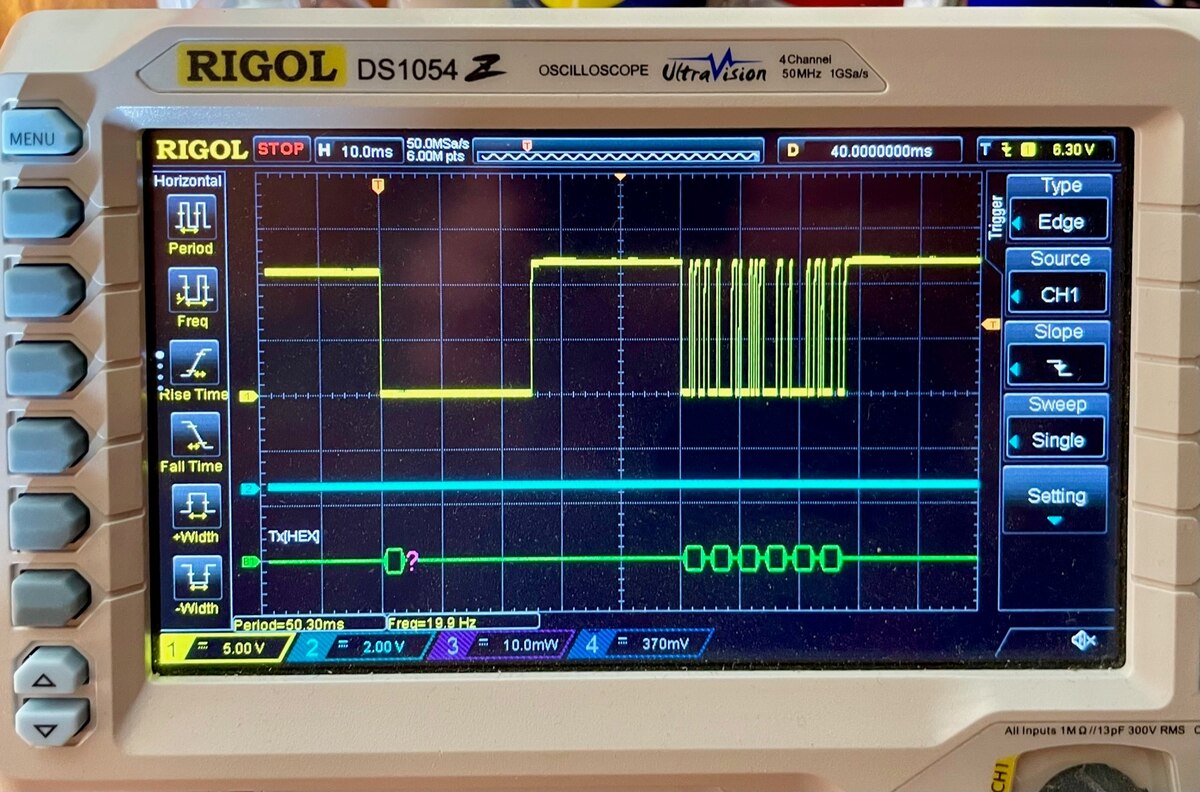

Dann ist dein Break falsch. Im Ruhezustand liegt am W-Bus ein
HIGH-Pegel. Der LIN-Transceiver ist nicht-invertierend. 2x 50ms sind
m.E. auch zu lang, denn die Gesamtdauer des Break ist max. 50ms. Stelle
die Werte mal auf 25ms (bzw. sogar 13ms) pro Periode:
digitalWrite(breakport, LOW);
delay(25);
digitalWrite(breakport, HIGH);
delay(25);
Den Befehl den Du zur Heizung schickst lautet:
CMD 0x21 - "Parking heater on"
Es gibt aber neben dem Modus "Parking heater" auch noch:
CMD 0x23 - "Turn on supplemental heating"
CMD 0x20 - "Turn on heater (generic)"
Je nach Kodierung Deiner Heizung reagiert diese nur auf einen der
Befehle. Versuche also auch mal die anderen Varianten.
Sicher weisst Du das das letzte Byte eine Prüfsumme ist, die sich ändert
wenn sich die Bytewerte ändern. Also bei einem anderen CMD oder
Adressbyte (24 anstelle F4) ist auch das CHK-Byte anders. Ich würde mir
an Deiner Stelle gleich eine Routine zur Berechnung der Prüfsumme
schreiben, das erleichtert die Tests. Stimmt die Prüfsumme nicht,
reagiert die Heizung garnicht.
static unsigned char checksum(unsigned char *buf, unsigned char len,
unsigned char chk)
{
for (;len!=0; len--) {
chk ^= *buf++;
}
return chk;
}
Hier hatte ich für mich mal einiges zum Thema dokumentiert, vielleicht
hilft es Dir weiter: https://mk4-wiki.denkdose.de/grundlagen/w-bus/start
Olli Z. schrieb: > Das ist Zufall. Es ist nicht definiert. C legt beim compilieren für die > Variable "st" eine Speicherstelle fest. Diese ist dann nur per Zufall > mit "00" initialisiert. Ich würde mich nicht drauf verlassen. > > Als erstes würde ich die setup() Routine so gestalten: > > void setup() { > digitalWrite(breakport, HIGH); > pinMode(breakport, OUTPUT); > digitalWrite(led, HIGH); > pinMode(led, OUTPUT); > Serial.begin(2400, SERIAL_8E1); > delay(1000); > } habe ich so gemacht... > > Warum? Zum einen sollte man Ports setzen BEVOR man die Datenrichtung > wählt. Das hat den Vorteil das dieser dann einen definierten Wert hat. > Ähnlich wie bei Variablen wollen auch Port initialisiert werden. Daher > zunächst ein, unschädlicher HIGH-Pegel. > > Dann ist dein Break falsch. Im Ruhezustand liegt am W-Bus ein > HIGH-Pegel. Der LIN-Transceiver ist nicht-invertierend. 2x 50ms sind > m.E. auch zu lang, denn die Gesamtdauer des Break ist max. 50ms. Stelle > die Werte mal auf 25ms (bzw. sogar 13ms) pro Periode: > digitalWrite(breakport, LOW); > delay(25); > digitalWrite(breakport, HIGH); > delay(25); > ist er nicht weil,meine Schaltung sieht so aus: habe ein Transistor mit ihm ziehe ich den TX Pin des L9637 au Grund(dachte forher das es so besser ist), Arduino Pin High->schaltet den Transistor, der zieht mir die TX Leitung auf Grund ->nach 50 ms Arduino Pin Low-> Transistor wird wieder gesperrt 50 ms warten und Startbefehl schicken.... mein Loop weckt ja jetzt die Heizung auf, aber nur wen ich das Break-Teil min 4 mal durchlaufen lasse...... ich weiß da ist irgendwo ein Bock, aber wo. Könnte es die Hardware sein??? Danke für Wiki,also sobald ich die Zeit ändere passiert überhaupt nichts... > Den Befehl den Du zur Heizung schickst lautet: > CMD 0x21 - "Parking heater on" > Es gibt aber neben dem Modus "Parking heater" auch noch: > CMD 0x23 - "Turn on supplemental heating" > CMD 0x20 - "Turn on heater (generic)" > Je nach Kodierung Deiner Heizung reagiert diese nur auf einen der > Befehle. Versuche also auch mal die anderen Varianten. das weis ich > > Sicher weisst Du das das letzte Byte eine Prüfsumme ist, die sich ändert > wenn sich die Bytewerte ändern. Also bei einem anderen CMD oder > Adressbyte (24 anstelle F4) ist auch das CHK-Byte anders. Ich würde mir > an Deiner Stelle gleich eine Routine zur Berechnung der Prüfsumme > schreiben, das erleichtert die Tests. Stimmt die Prüfsumme nicht, > reagiert die Heizung garnicht. > static unsigned char checksum(unsigned char *buf, unsigned char len, > unsigned char chk) > { > for (;len!=0; len--) { > chk ^= *buf++; > } > > return chk; > } hier oben gabs eine Exeltabelle daür,ja das mit der Prüfsumme habe ich auch verstanden.... > > Hier hatte ich für mich mal einiges zum Thema dokumentiert, vielleicht > hilft es Dir weiter: https://mk4-wiki.denkdose.de/grundlagen/w-bus/start Hast du den bei dir was ans Laufen gekriegt??? wen ja mit welchen Kontroller?? Eine Frage noch, muss ich jedes Mal vor dem sende Break auslösen???? z.B wen ich den Befehl zum Heizung aus schicken will
:
Bearbeitet durch User
Ok, mit dem Transistor ist das klar. Ich hab dafür einfach den TX Pin kurz als Ausgang definiert und es darüber gemacht. Den BREAK muss man nur nach einer Kommunikationspause, bzw. Start senden. Er lässt die Elektronik in der Heizung "erwachen". Die Pause nach dem Low gibt der Heizung Zeit empfangsbereit zu werden. Es reicht den Break solange zu senden bis die Heizung antwortet und dann eret wieder wenn man eine längere Kommunikationspause macht. Einen genauen Wert dafür gibt es nicht, aber in der Praxis sind das so 20-30 Sekunden. Ich setze auch den L9637 ein. Bei anderen LIN Transceivern muss man aufpassen, die lassen nämlich keinen langen LOW Pegel zu und man muss den Break mit einem Transistor erzeugen. Sobald Du den Heizbefehl gesendet hast, sollte es von der Heizung eine Antwort geben. Diese kann positiv oder negativ sein. Erhälst Du sowas, bzw. überhaupt eine Antwort?
Also habe jetzt alle beide zum laufen gebracht, und zwar sende ich BREAK +Startbefehl mehrere Male hintereinander irgendwann nach 4-5 Mal springt die Heizung an und gibt mir eine Antwort, sehe es am HTerm. Wen ich jetzt nur einmal BREAK +Startbefehl sende bleibt alles ruhig. Ist es OKAY???? habe heute die damals gekaufte Black-Box ausgelesen, Sie sendet auch jede Sekunde BREAK +Startbefehl bis die Heizung nicht anspringt(insgesamt 20 mal, dan bleibt sie stehen). Bis dahin habe ich immer nur einmal gesendet und dachte sie Mus angehen.... Anscheinend ist es normal das man mehrmals hintereinander senden muss.... Die Standheizung aus BMW springt super an ,kann ein und ausschalten, die im Touran(Zuheizer) schalte ein->sofort aus, nachdem sie runtergefahren ist lässt sie sich nicht sofort wieder starten, aber das ist das kleinste Übel.. ich würde jetzt gerne wissen wie man Daten aus der Heizung abfragt.... das wird schon schwieriger https://www.youtube.com/watch?v=6zZjSFef4yA darauf bin ich gestoßen, nur bei mir funzt es nicht und das Programm ist schon für mich kompliziert.. mal schauen, alle Anfang ist schwer..
:
Bearbeitet durch User
Grundsätzlich ist das so das man eine gewisse Zeit (Timeout) einen Einschaltbefehl wiederholt. Sobald die Heizungselektronik bereit ist und eine Antwort sendet, kann man von ausgehen das man nicht mehr mehrfach senden muss. Dennoch ist es gute Praxis auch hier eine Widerholung einzubauen, z.b. 4mal senden mit kurzer Wartezeit dazwischen. Der wbus kann ja kurzzeitig gestört gewesen sein. Auch ist es völlig okay wenn die Heizung startet und danach wieder aus geht. Dafür ist ja der Erhaltungsbefehl zuständig. Dieser muss codetechnisch zum Startbefehl passen. Also, startest Du als Parking heater, musst Du auch als Parking heater erhalten. Der Erhaltungsbefehl wird, trotz angegebener Laufzeit beim Startbefehl, solange gesendet bis dieser negativ bestätigt wird. Es kann zig Gründe geben war die Heizung nicht an bleibt oder nach ner Zeit aus geht. Mangelnder Kraftstoff ist da nur eine. Aufschluß gibt hier eine Statusabfrage. Es ist auch völlig okay wenn sich die Heizung nicht zig al hintereinander aus und einschalten lässt. Da gibt es eine Wartezeit, abkühlzeit. Die Autohersteller versehen die Werksheizungen von Webasto gern mit auf sie zugeschnittener Firmware. Da können dann auch Abhängigkeiten zum Fahrzeug drin sein, wie das die Steuerung über den CAN Bus die Restkrqftstoffmenge ermittelt, oder ob es seit dem letzten Heizzyklus einen Motorstart gab, oder im Fall des Zuheizers ob der Motor überhaupt läuft und kalt ist. Deine nächsten Schritte werden sein aus deinen Befehlen, Kommunikationen zu machen, also die Antworten der Heizung auszuwerten und entsprechend darauf zu reagieren. Ich würde das ganze grundsätzlich in einer Statemachine machen, so hast Du ja auch schon angefangen. Wichtig ist keine Whileschleifen oder delays zu nutzen, da diesen den Programmzyklus hemmen und man evtl. wichtige Informationen "übersieht" während man irgendwo wartet. Für die Wiederholung sorgt schon die Arduino loop() selbst. Die benötigst also eine globale Statusvariable die den Zustand dem SM hält. In der main loop kommt dann eine große if-Zweiung zum Einsatz die auf den Status, wie auch den Statusübergabg reagiert. Neben dem Grundgerüst der SM brauchst Du dann noch eine Senderoutine die sich auch um die Antworten kümmert und zwar auch wieder nicht-blockierend. Ich würde vorschlagen mit einer Start-Funktion zu beginnen, z.b. wb_start_ph(int runtime); Die routine soll letztlich nur den Startbefehl zur Heizung schicken, ggf. mit einem Break davor und sofort zurückkehren. Jegliche Auswertung kommt im nöchsten Durchlauf. In der SM wird dann nach dem Aufruf der Status von ST_OFF auf ST_STARTING gesetzt. In der nächsten Iteration wird darauf mit Abfrage der Rückmeldung reagiert. Also eine Routine die prüft ob am UART Daten eingegangen sind und eine gewisse Timeout zeit nicht überschritten wurde. Die Routine prüft auch ob die eingegangenen Daten vollständig und valide sind. Hier kommt wieder die Prüfsumme und das LEN Byte zum Einsatz. Ist die Nachricht vollständig, signalisiert sie es der Statusfunktion, welche ihrerseits überprüft ob die Antwort positiv oder negativ ist und setzt entsprechend den nächsten Status. So hangelt man sich weiter durch. Das wichtige Konzept dabei ist, möglichst nirgendwo im code zu warten. Auch timeouts wartet man nicht ab, sondern setzt sich globale timer, entweder mit Abfragen oder richtige Timer mit Interrupts, welche dann wieder globale Statusvariablen füttern. Ich weiss nicht wie gut Du im programmieren und umsetzten solcher Design,Patterns bist. Wenn Dir das alles zu theoretisch ist, können wird das auch gern Schritt für Schritt zusammen umsetzen. Wenn das Grundgerüst erstmal steht und die Verarbeitungsweise klar ist, ist der Rest nur noch Fleißarbeit. Auch die Abfrage von Statuswerten funktioniert auf diese Weise. Je robuster und Protokollnäher die grundlegebdeb IO Funktionen sind, desto stabiler und besser wird später deine Anwendung sein.
Erstmals Danke für deine Hilfe. Ich bin vom beruf Schlosser, habe mich aber schon immer für Elektrik interessiert, bin jetzt etwas weiter als ein Anfänger im programmieren... so ungefähr habe ich dich verstanden. Das Größte Hindernis für mich ist das ich kein Englisch in der Schule gehabt habe, da muss ich schon fiel mit Übersetzer arbeiten, die aber nicht so gut(verständlich) übersetzen. Wen ich die Richtung weis dann könnte ich es schon hinbekommen, denke ich werde aber deine Hilfe noch brauchen. Machst du fiel mit Arduino???? meine Frage wie soll ich vorgehen wen ich z.B. Temperatur abfragen will "Command 0x50" ? ? Wie sieht der Befehl aus -> TX f4 04 50 21 00 95 Zurück kommt dann RX 4f 03 c4 00 88 42(ist nur ein Beispiel) wie werte ich die Daten aus, wo ist/steht die Temperatur oder andere Sachen, wie mache ich es praktisch. in der W-Bus library sind ja die Befehle hinterlegt....
Fertiges klicki-bunti gibts nur im YT-Video, die Praxis ist voll mit fiesen kleinen aber wichtigen Details. Du musst dich halt jetzt auch entscheiden - willst Du einen schnellen Erfolg ohne viel Einarbeitung, dann nutz eine fertige Library. Oder willst Du es wirklich verstehen und optimal auf Deine Bedürfnisse anpassen, mach es selbst und setz das um was Du brauchst. Jetzt wieder mit Temperaturabfragrn anzufangen, obwohl Du noch keine vernünftige Kommunikationsroutine hast, halte ich für sinnlos. Das wird Dich in der Umsetzung nicht weiter bringen, fürchte ich...
Hi Dennis, auch wenn es bei dir mit dem Englisch ja eher schlecht aussieht, sei an dieser Stelle mal wieder auf die tolle Beschreibung in der libwbus verwiesen: https://sourceforge.net/p/libwbus/libwbus/ci/master/tree/webasto_wbus.txt Da drin steht wirklich alles, was man über die Kommunikation wissen will... Zumindest habe ich meine Heizungen damit alle ohne Probleme ans laufen bekommen und als Bonus muss man sich die Infos nicht im Code der lib zusammensuchen... Ansonsten hat Olaf recht, du solltest erst mal aufräumen und gucken, das die Checksumme und die Adressen automatisch gesetzt werden... Der Inhalt der Kommandos ist danach ein Kinderspiel, weil man ja fix mal was ausprobieren oder ändern kann....
Michael R. schrieb: > Hi Dennis, > > auch wenn es bei dir mit dem Englisch ja eher schlecht aussieht, sei an > dieser Stelle mal wieder auf die tolle Beschreibung in der libwbus > verwiesen: > https://sourceforge.net/p/libwbus/libwbus/ci/master/tree/webasto_wbus.txt > Hallo Michael, kannst du mir vielleicht helfen, ich komme da nicht so richtig klar. Wenn ich das richtig verstanden habe kann ich die Umwälzpumpe ansteuern . "Command 0x24 Circulation pump external control" richtig und der Komplette Befehl wäre dann -> F4 03 24 3B E8 richtig??? habe es versucht bleibt aber alles ruhig....
Denis R. schrieb: > Hab's -> f4 06 45 02 05 07 d0 67 dosirPumpe ein für 5 sekunden Dosierpumpe und Zirkulationspumpe sind ja auch zwei verschiedene! Die erste pumpt den Kraftstoff, hört man durch das typische Klicken. Die zweite befördert das Kühlwasser, glaube nicht das man da von aussen groß was hören kann. Sascha
Ich weiß, wollte nur die Umwälzpumpe ansteuern und habe als erste aber die Dosier pumpe geschafft..... f4 06 45 04 05 00 c8 7e für die Umwälzpumpe.
Na, die Frage hat sich ja von alleine gelöst... Zum Thema hören, die Dosierpumpe hört man wie gesagt klackern - die Umwälzpumpe hört man aber auch gut - sowohl im als auch außerhalb des Autos...
from my experience, 1533 will wake up the bus. i am using TT C Diesel from old Mazda 6 programmed as "zuheisser". and when pin 1 from 6 pin connector(X1) IS CONNECTED TO WBUS PIN on 1533 i can turn on and of the furnace. problem is that furnace will be on for max 60 mins...
denke die 60 Minuten Begrenzung ist eher dazu da um die Batterie wegen des Lüfters nicht leer zu saugen.
hi ich hab eine thermotop c z d aus einrm bmw e39 mit der thermotest diagnose mit dongle kann ich die telegramme loggen! kennt sich da jemand aus? 3f diagsoftware länge 6b heizgerät daten1 . . daten x checksumme die abfragen wie bei einer wbus heizung.. zb nach werten x50 x05 und richtiger checksumme ergeben nix! anscheind ist das telegramm identisch aber es werden andere werte genutzt! jemand ne idee? danke!
Replay Attacke versuchen. Daten mitloggen, isolieren und mit eigener Software auf den Bus senden. Wenn das klappt versuchen die Telegramme zu isolieren um draus schlau zu werden. Binärbaum Technik, hälfte senden schauen ob das gesuchte passiert, wenn ja davon die Hälfte, wenn nein die andere Hälfte. Bis runter zum Einzeldiagramm. Poste doch mal ein Log in dem du die Heizung abfrägst oder startest. Und, wenn verfügbar auch das Diagramm eines Logicanalyzers dazu.
ich hab sogar ein video bzw screen capture... eigentlich fehlt mir derzeit nur eine sache! die berechnung des widerstandes des flammenwächters! HEX DEC OHM ohm/dec 3b 59 0,405 0,0068644068 3c 60 0,414 0,0069 3d 61 0,424 0,00695 40 64 0,455 0,007109375 42 66 0,476 0,0072121212 48 72 0,542 0,0075277778 4b 75 0,578 0,0077066667 4c 76 0,59 0,0077631579 4d 77 0,603 0,0078311688 4e 78 0,615 0,0078846154 5a 90 0,784 0,0087111111 5f 95 0,865 0,0091052632 61 97 0,9 0,0092783505 hex ist klar dec ist hex in dec ohm ermittelt aus der software ohm/dec ohm durch dezimal und da sieht man.. nicht linear.... und ich weis nicht weiter.. die software hat irgend eine berechnungsgrundlage... ich komme nicht weiter!
Ich verstehe zwar grad nicht was Du erreichen willst und wie, aber der Flammwächter dürfte ein NTC oder PTC sein und die haben nie eine lineare Kurve. Da wird vermutlich auch eher nichts berechnet, sondern über eine Lookuptabelle gearbeitet und Zwischenwerte interpoliert.
ich denke auf der einen seite hast du recht...auf der anderenseite... hab ich die vermutung dss da trotzdem eine berechnung hinter steht... zurzeit arbeite ich mit screencapture der diagnosesoftware.. dem telegram die komplette bandbreite aus... mit viel eiswasser und kältespray fehlen mir von 96 werten nur noch 30 stück... ich hab ein loses steuergerät ein 20a 24v konstanter und den glühstift. bei einer wbus heizung sind 2 hexwerte milliohm.. warum sollte es bei dem steuergerät anders sein?! ich arbeite heute ne excel tabelle aus und ein diagramm... nächste option wäre ein 0-2 ohm poti und damit weiter auflösen... wie komm ich nur weiter?
Die andere Frage wäre: Warum? Die Werte sind für einfaches an und aus doch uninteressant und für Diagnose haste ja den PC...
Hallo Fricklergemeinde Ist in dem Fred noch Bewegung? Ich habe mit bei eBay eine Webasto TT - C aus einem verunfallten Touareg geschossen und will die als Standheizung im meine WoMo Bj.85 einbauen. Da trifft die elektrische Steinzeit auf Microelektronik :-) Mehr als 12Volt und Masse gibt es in dem Ducato nicht. Zu Beginn werde ich schon froh sein wenn die TT schon mal als zusatzheizer laufen würde. (Die orginalheizung über den motorkreislauf ist eher ein Witz) Ich stehe jetzt vor der Option mit eine Zeitschaltuhr von Webasto zu kaufen - oder was meinem Frickeldrang eher entgehen kommt die Ansteuerung mit einem Arduino selbst zu bauen. Elektronisch bin ich gut unterwegs - Beim Software schreiben bin ich aber nie über 200 Zeilen Code rausgekommen. Um da auch eher Java oder Python. Mit Ausnahme von ein paar Arduino- Scrips auch kein C. Ich habe zwar schon ein paar mal den Thread hoch und runter gelesen, bin mir aber noch nicht so im Klaren wie ich anfangen soll. Am liebsten wäre es mir wenn ich erst mal versuche die Steuerung mit dem Simulator ans laufen zu bringen und dann erst die TT zu quälen. Welche Hardware brauche ich für den Simulator? Oder läuft die SW auch auf einem Arduino? Gruß Andreas
Hallo Andreas, wenn wieder mal jemand eine Frage hat dann geht es hier weiter. Wenn du dich auf den von mir hochgeladenen Simulator beziehst - das ist ein Windowsprogramm. Als Hardware brauchst du eine Anpassung von (USB) -> Seriell -> K-Line/Linbus. Das kann man mit einem entsprechendem Treiber machen oder mit paar Transistoren. Wenn du nur den Arduino gegen den Simulator testen willst reicht auch eine Diode und ein Widerstand und am Arduino natürlich auch kein Treiber. Die Heizung meckert aber auch nicht wenn man Ihr Mist sendet :) Mit dem Arduino solltet du das Problemlos hinbekommen - vielleicht sogar mit 200 Zeilen. Meine Fernbedienung hab ich in ASM programmiert, so das dir das auf dem Arduino und mit deinen Programmierkenntnissen nicht viel nützt. Vielleicht kann Olli noch was beisteuern. Sascha
Ob ich da mehr zu beisteuern kann...? Sascha ist hier eigentlich der Wbus-Gott ;) Ich sag immer „Der nächste Winter kommt bestimmt“ und dann geht es auch hier sicher wieder fleißig weiter :-) Ich selbst hab nur ne TT-V und meine mich zu erinnern das die Kommunikation da anders ist, aber das Prinzip, der W-Bus, ist dasselbe. Arbeite dich einfach schichtweise hoch. Also zuerst Bitübertragungsschicht. Und persönlich würde ich Dir eher empfehlen die Lowlevel Routinen auf Hardware zu machen. Dann die Sende und Empfangsroutinen für einzelne Frames. Damit kannst Du dann schonmal einzelne Befehle schicken und Antworten empfangen. Um dann ganze Abfolgen im Griff zu haben, z.B. Starten und heizen, empfiehlt sich der Einsatz, bzw. das Designpattern einer Statemachine. Weitere Details und Hilfen gern hier.
Hi Sascha, Vielen Dank für die überraschend schnelle Antwort. Ich hab zum Glück noch eine alten Notebook mit echter RS232 gefunden der mir den Murks mit dem USB->Seriell erspart, so dass ich mir nur die W-Bus Schnittstelle bauen muss. Irgendwo weiter oben hab ich gelesen „ mit Hterm den Traffic mitschneiden ..... Wie soll das an der RS332 gehen ? Sobald Hterm an der Schnittstelle ist ist die Adresse vergeben so dass die Webasto Thermo Test nicht mehr darauf zugreifen kann. Oder sollte damit gemeint sein sich über die w-Bus Schnittstelle zwischen Heizung und Uhr/Fernsteuerung klemmen? Gruss Andreas
Mithören war da die Ansage. Wenn Du dir z.B. ein einfaches Diagnoseinterface baust, z.B.: https://mk4-wiki.denkdose.de/grundlagen/wbus_diagnoseadapter_bauen/start kannst Du versuchen über die Webasto ThermoTest Software die Heizung anzusprechen. Das was dann da über die Leitung geht sollte man sich näher ansehen :-) Hierfür kannst Du dann Hterm nutzen, von einem weiteren PC aus, oder eine Software die das auf Treiberebene macht. Oder halt auch mit einem Logicanalyzer für ein paar Euro. Wenn Du die Bytes des Nachrichtenframes im Voraus "berechnest" dann kannst Du durchaus mit HTerm auch einfache Befehle senden und schauen wie die Heizung darauf reagiert. W-Bus ist ja im Prinzip ein einfacher Serialbus mit 2400 Baud 8E1 (gerade Parity). Wichtig zu wissen: Die Heizung selbst sendet von sich aus nichts, sie reagiert nur auf Deine Kommandos. Hier hab ich mal etwas zusammengefasst und da kannst Du dich vielleicht noch etwas einlesen: https://mk4-wiki.denkdose.de/grundlagen/w-bus/start Das größte Problem bei einfachen Serial-Schnittstellen ist die Erzeugung des BREAK Signals. Die ist aber überaus wichtig, weil sonst gar keine Kommunikation stattfinden wird. Ich fand es immer wesentlich einfacher die von einem Arduino per IO-Pin zu erledigen zu lassen, weil das über Serial zu machen immer ein Gewürge ist.
Olli Z. schrieb: > Ob ich da mehr zu beisteuern kann...? Sascha ist hier eigentlich > der Wbus-Gott ;) > > Ich sag immer „Der nächste Winter kommt bestimmt“ und dann geht es auch > hier sicher wieder fleißig weiter :-) > Ich selbst hab nur ne TT-V und meine mich zu erinnern das die > Kommunikation da anders ist, aber das Prinzip, der W-Bus, ist dasselbe. > Arbeite dich einfach schichtweise hoch. Also zuerst > Bitübertragungsschicht. Und persönlich würde ich Dir eher empfehlen die > Lowlevel Routinen auf Hardware zu machen. > Dann die Sende und Empfangsroutinen für einzelne Frames. > Damit kannst Du dann schonmal einzelne Befehle schicken und Antworten > empfangen. > Um dann ganze Abfolgen im Griff zu haben, z.B. Starten und heizen, > empfiehlt sich der Einsatz, bzw. das Designpattern einer Statemachine. > Weitere Details und Hilfen gern hier. Hallo Olli, Vielen Dank für die tips, ich werd dich wieder nerven sobald sobald die Hardware mit dem Linbus Driver zuckt. Aber im Moment ist es ja noch so warm dass mich alleine der Gedanke den Lötkolben anzufassen ins schwitzen bringt. Gruß Andreas
Hat jemand zur Zeit Interesse die Telestart von Sacha nachzubauen ? Ich werde die Tage die Platine bestellen, bekomme Sie aber 3x . Hätte also 2 übrig. Mfg Alban
Hallo zusammen, es ist zwar schon eine Weile Ruhe hier, aber vielleicht hilft mein Beitrag doch dem ein oder anderen. Ich habe eine Webasto Thermo Top Evo 5, also eine Heizung mit der neueren Wbus Version. Außerdem hab ich das original Webasto Diagnose Teil für die neue Thermo Test Software (V3.x). Zumindest das Byte welches den Betriebszustand angibt hat sich ja geändert im Vergleich zu dem was noch in der libwbus steht. Ich habe also mal mit hterm am PC aufgezeichnet was die Thermo Test Software mit der Heizung austauscht. Während der Diagnose sendet die Software endlos abwechselnd zwei Befehle
1 | F4 0D 50 30 5F 60 61 0A 2A 3D 2B 23 0E 28 F4 |
und
1 | F4 17 50 30 1E 5A 33 03 01 04 02 58 59 32 10 15 13 34 24 2C 12 11 0C 51 B7 |
Die sehen deutlich länger aus als alles was ich sonst so gesehen hab. Adresse Länge und Checksumme sind klar, auch der Befehl 0x50 macht Sinn (Read operational information registers - laut libwbus). Statt einem weitern Byte als Paramter für den 0x50 Befehl kommt aber jetzt ein ganzer Haufen an Bytes. Was die bedeuten hab ich noch nicht herausgefunden. Die Antwoten konnte ich aber zum Teil dekodieren und habe daher jetzt auch eine Liste an Betriebszuständen mit entsprechenden Hexcodes. Die Antwort auf F4 0D 50 30 5F 60 61 0A 2A 3D 2B 23 0E 28 F4 sieht so aus:
1 | ADRLENCMD00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 |
2 | 4F 1C D0 30 5F 00 63 60 00 62 61 00 01 0A 0D 2A 00 3D 03 20 2B 00 23 36 |
3 | |
4 | 21 22 23 24 25 CHK |
5 | 0E 34 9E 28 99 F5 |
- Byte 20 ist die Umwälzpumpe in Prozent (Wert zwischen 0 und 200). - Byte 22 und 23 ist die Spannung. Genau wie in der libwbus beschrieben. - Byte 25 ist das state byte. Ich habe also die Heizung einmal laufen lassen und die Thermo Test Software recorded und bin so auf folgende Zustände gekommen:
1 | 0x71: Wartezustand |
2 | 0x73: Motor Check |
3 | 0x75: Vorglühen 1 |
4 | 0x76: Vorglühen 2 |
5 | 0x79: Start1 |
6 | 0x7A: Start2 |
7 | 0x7B: Start3 |
8 | 0x7C: Start4 |
9 | 0x7D: Start5 |
10 | 0x7E: Start6 |
11 | 0x7F: Glühstiftrampe |
12 | 0x80: Flammwächter Messung1 |
13 | 0x81: Flammwächter Messung2 |
14 | 0x99: Stufenlose Heizleistungsregelung |
15 | 0x91: Teillastausbrand |
16 | 0x95: Kühlung1 |
17 | 0x97: Kühlung2 |
18 | 0x8F: Pause |
19 | 0x73: Motor Check |
20 | 0x77: Vorglühen Teillast, Start |
21 | 0x82: Start1 Teillast, Start |
22 | 0x83: Start2 Teillast, Start |
23 | 0x84: Start3 Teillast, Start |
24 | 0x85: Start4 Teillast, Start |
25 | 0x86: Start5 Teillast, Start |
26 | 0x87: Start6 Teillast, Start |
27 | 0x88: Glühstiftrampe Teillast, Start |
28 | 0x89: Flammwächter Messung1 Teillast, Start |
29 | 0x8A: Flammwächter Messung2 Teillast, Start |
30 | 0x9A: Stufenlose Heizleistungsregelung-Halten |
31 | 0x91: Teillastausbrand |
Die Liste ist sicher nicht vollständig. Wenn ich Zeit habe schreibe ich vielleicht einen Simulator und gucke was die Software draus macht. Die Antwort auf
1 | F4 17 50 30 1E 5A 33 03 01 04 02 58 59 32 10 15 13 34 24 2C 12 11 0C 51 B7 |
sieht so aus:
1 | ADRLENCMD00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 |
2 | 4F 37 D0 30 1E 25 D0 5A 00 1E 39 33 6C 03 00 01 03 04 00 02 00 58 00 23 |
3 | |
4 | 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 |
5 | 0B 59 00 00 05 32 00 10 01 15 7F 13 03 D9 34 04 6A 24 00 2C 00 12 C8 11 |
6 | |
7 | 45 46 47 48 49 50 51 52 CHK |
8 | 13 88 0C 68 51 00 00 00 CD |
- Byte 2 und 3 ist das Gebläse in rpm - Byte 9 ist die Kraftstoffpumpe, 0x6C=5.4Hz; 0x35=2.65Hz - Byte 13 könnte ein On/Off Byte sein. Es ist 0x00 im Wartezustand und 0x03 wenn die Heizung läuft. Vielleicht steht 0x03 für Standheizen und 0x02 würde für Zuheizen stehen. - Byte 29 ist Flammenerkennung 0x00 oder 0x01 - Byte 33 und 34 ist der Widerstand des Glühstabs in mOhm (siehe libwbus) - Byte 39 ist der Glühstab in Prozent (wieder 0..200) - Byte 43 ist die Heizleistung in Prozent (0..200) - Byte 48 und 49 ist die Leistung in Watt. Die wird nicht mehr übertragen wenn die Heizung mal im "Pause" Zustand war (0x0F), bleibt danach einfach auf 0. Byte 43 wird noch richtig geupdated. - Byte 51 ist die Temperatur+50 (siehe libwbus) Die restlichen Bytes sind immer konstant geblieben bis auf Byte 3, 6 und 11 beim ersten Befehl und Byte 7, 21 und 31 hier. Keine Ahnung was die bedeuten. Mit diesen zwei Befehlen und dem Start und Stop Befehl habe ich mir jetzt eine Arduino Steuerung gebastelt, läuft (fast) problemlos.
Simulator ist fertig, hier die vollständige Liste aller Statuscodes:
1 | 0x63: TRS-cooling .................................... TRS-Kühlung |
2 | 0x64: Rest heat utilisation .......................... Restwärmenutzung |
3 | 0x65: State activated ................................ ADR-Zustand aktiviert |
4 | 0x66: Ready .......................................... Bereit |
5 | 0x67: Burner regeneration ............................ Brennerregeneration |
6 | 0x68: Initialisation process ......................... Initialisierungsprozess |
7 | 0x69: Sleep_Mode ..................................... Sleep_Mode |
8 | 0x6a: Continue fuel priming .......................... Fortsetzung Kraftstofffördern |
9 | 0x6b: Continue stabilization, cold start ............. Fortsetzung Stabilisierung, Kaltstart |
10 | 0x6c: Continue stabilization, warm start ............. Fortsetzung Stabilisierung, Warmstart |
11 | 0x6d: After-run ramp ................................. Nachlauframpe |
12 | 0x6e: Rest heat utilisation .......................... Restwärmenutzung |
13 | 0x6f: Stabilization, cold start ...................... Stabilisierung, Kaltstart |
14 | 0x70: PROCESSOR OFF .................................. Prozessor aus |
15 | 0x71: WAIT STATE ..................................... Wartezustand |
16 | 0x72: Continue stabilization ......................... Fortsetzung Stabilisierung |
17 | 0x73: MOTOR CHECK .................................... Motor Check |
18 | 0x74: FLAME MONITOR COOLING .......................... Flammwächterkühlung |
19 | 0x75: PRE-GLOWING1 ................................... Vorglühen1 |
20 | 0x76: PRE-GLOWING2 ................................... Vorglühen2 |
21 | 0x77: PRE-GLOWING2 Partial Load Start ................ Vorglühen Teillast, Start |
22 | 0x78: FLAME MONITOR CALIBATION Start ................. Flammwächterkalibrierung, Start |
23 | 0x79: START 1 ........................................ Start1 |
24 | 0x7a: START 2 ........................................ Start2 |
25 | 0x7b: START 3 ........................................ Start3 |
26 | 0x7c: START 4 ........................................ Start4 |
27 | 0x7d: START 5 ........................................ Start5 |
28 | 0x7e: START 6 ........................................ Start6 |
29 | 0x7f: GLOW PLUG RAMP ................................. Glühstiftrampe |
30 | 0x80: FLAME MONITOR MEASURMENT1 ...................... Flammwächter Messung1 |
31 | 0x81: FLAME MONITOR MEASURMENT2 ...................... Flammwächter Messung2 |
32 | 0x82: START1 Partial Load Start ...................... Start1 Teillast, Start |
33 | 0x83: START2 Partial Load Start ...................... Start2 Teillast, Start |
34 | 0x84: START3 Partial Load Start ...................... Start3 Teillast, Start |
35 | 0x85: START4 Partial Load Start ...................... Start4 Teillast, Start |
36 | 0x86: START5 Partial Load Start ...................... Start5 Teillast, Start |
37 | 0x87: START6 Partial Load Start ...................... Start6 Teillast, Start |
38 | 0x88: GLOW PLUG RAMP Partial Load Start .............. Glühstiftrampe Teillast, Start |
39 | 0x89: FLAME MONITOR MEASUREMENT1 Partial Load Start .. Flammwächter Messung1 Teillast, Start |
40 | 0x8a: FLAME MONITOR MEASUREMENT2 Partial Load Start .. Flammwächter Messung2 Teillast, Start |
41 | 0x8b: FULL LOAD ...................................... Vollast |
42 | 0x8c: RAMP DOWN ...................................... Auslauf |
43 | 0x8d: PARTIAL LOAD ................................... Teillast |
44 | 0x8e: RAMP UP ........................................ Hochlauf |
45 | 0x8f: PAUSE .......................................... Pause |
46 | 0x90: BURN-OUT Full Load ............................. Vollastausbrand |
47 | 0x91: BURN-OUT Partial Load .......................... Teillastausbrand |
48 | 0x92: BURN-OUT Start ................................. Startausbrand |
49 | 0x93: BURN-OUT Partial Load Start .................... Teillast-Start-Ausbrand |
50 | 0x94: BURN-OUT Overheating ........................... Überhitzungsausbrand |
51 | 0x95: COOL 1 ......................................... Kühlung 1 |
52 | 0x96: FLAME MONITOR CALIBRATION ...................... Flammwächterkalibrierung |
53 | 0x97: COOL 2 ......................................... Kühlung 2 |
54 | 0x98: Boost .......................................... Boost |
55 | 0x99: CONTINUOUS COOLANT TEMPERATURE CONTROL ......... Stufenlose Heizleistungsregelung |
56 | 0x9a: CONTINUOUS COOLANT TEMPERATURE CONTROL HOLD .... Stufenlose Heizleistungsregelung-Halten |
57 | 0xa0: Stabilization, warm start ...................... Stabilisierung, Warmstart |
58 | 0xa1: Start ramp, cold start ......................... Startrampe, Kaltstart |
59 | 0xa2: Start ramp, warm start ......................... Startrampe, Warmstart |
60 | 0xa3: Residual heat utilization test ................. Test Restwärmenutzung |
Bei allen anderen Codes zeigt die TT Software <unknown Code>. Wo genau die Grenze zwischen alter Wbus und neuer Wbus ist ist mir nicht ganz klar (falls es überhaupt eine klare Grenze gibt). Der normale "Ruhezustand" bei meiner Heizung ist jedenfalls 0x71 und nicht etwa 0x66. 0x66 habe ich im normalen Betrieb noch nicht gesehen.
Danke dir,Ist eine Weile her, das ich da was angesteuert hatte. War eine TTV mit Arduino. Mit freundlichen Grüßen
Hallo, ich habe eine STC 2000 Luftstandheizung und dort das Thermoconnect Teil dran. Egal welche Temperatur ich einstelle in der App, egal ob es warm oder kalt ist im Auto, die Heizung läuft auf Max. Habe ich da in der App einen falschen Ausgang drin? In der erweiterten Einstellungen zum Ausgang gibts: - deaktiviert - aktiviert - impulsregelung - parallelregelung mit w bus - parallelregelung mit w bus und impulsregelung Kann das damit zusämmenhängen? Aktuell ist parallelregelung mit w bus eingestellt. Möchte da aber nix verändert. Webasto Support versteht das Problem nicht.. und sonst finde ich bei Google nix dazu.. Könnt ihr mir helfen? Danke!
Die Heizung kennt doch eigentlich nur Voll- / Teillast abhängig von der Kühlwassertemperatur. Um auch noch nach der Innenraumtemperatur zu regeln müsste die ja irgendwo gemessen werden - hast du da irgendwo einen sinnvollen Istwert? Sascha
Sascha W. schrieb: > Die Heizung kennt doch eigentlich nur Voll- / Teillast abhängig von der > Kühlwassertemperatur. Um auch noch nach der Innenraumtemperatur zu > regeln müsste die ja irgendwo gemessen werden übernehmen das nicht die PKW eigenen Steuergeräte? jedenfalls wurde eine Webasto immer el. zwischengebaut, von 2003 sogar so brutal das es selbst die Innenlüfter steuerte. Das war dann so das der Webastostromkreis mit 20A abgesichert war, obwohl mein Innenlüfter mit 30A lief, damit zur Folge hatte, wer nicht nach Anleitung die Lüfterdrehzahl drosselte den bestrafte die Webasto mit kaltem PKW, die 20A war einfach durch! Noch schlimmer, weil Wasser in den Luftschacht eindringen konnte, das die Lüfterachse rostete, was sie schwergängiger machte, verursachte auch mehr Motorstrom. Ein falsch oder schlampig montierter Pollenfilter bei der Inspektion reichte.
:
Bearbeitet durch User
Jain, früher war das wie von dir beschrieben, die Webasto hatte ein PWM-Steuergerät mit dem der Lüfter von der Bordelektrik getrennt und direkt angesteuert wurde. Da musste man auch immer dran denken die Lüftung auf die Scheibe zu stellen und die Temperatur hoch zu drehen damit die Klappen in der Lüftung richtig standen - sonst war es früh trotz Heizung kalt im Auto. Aktuell gibts für alle (weiß nicht) neueren Fahrzeuge ein Gateway auf CAN-Bus, über das die Heizung sowohl den Lüfter als auch die Klappenverstellung ansteuern kann. Das heißt aber nicht das dabei die gesamte Klimasteuerung im Auto aktiv ist - zumidest zeigt die da auch nix an, daher glaube ich nicht das da die Temperatur entsprechend geregelt wird. Evl. könnte sich die Heizung aber über den CAN-Bus die Innenraumtemperatur besorgen. Sascha
Sascha W. schrieb: > neueren Fahrzeuge ein Gateway auf > CAN-Bus das meinte ich und vermutete es auch Sascha W. schrieb: > Evl. könnte sich die Heizung aber über den CAN-Bus die > Innenraumtemperatur besorgen. ist durchaus denkbar, das muss nicht zwingend am w-bus sichtbar sein!
Joachim B. schrieb: > ist durchaus denkbar, das muss nicht zwingend am w-bus sichtbar sein! dann müsste die Reglung aber eher von der Klimasteuerung des Fahrzeugs vorgenommen werden, und dann könnte die über die App gesetzte Temperatur ggf. auch im Auto zu sehen sein?! Kann erst mal nur Benni klären wie seine Heizung mit dem Fahrzeug gekoppelt ist. Ohne passende Kopplung kann man in der App warscheinlich sonst was einstellen - es hat dann halt keine Wirkung. Oder der Temperatursensor ist in der ThermoConnect irgendwo hintem Armaturenbrett. Sascha
Sascha W. schrieb: > Kann erst mal nur Benni klären eben wir können nur spekulieren! Nathanael R. schrieb: > Simulator ist fertig, hier die vollständige Liste aller Statuscodes: trotzdem eine Wahnsinnsleistung! was habe ich seit 2003 alles versucht den Zicken meiner beiden Webasto auf den Grund zu kommen, etliche Dongles gekauft, selber gebaut und trotzdem nie Erfolg gehabt. Selbst wenn man zu einer Webasto Service Stelle geht wird man abgezockt. Vielleicht (ganz großes VIELLEICHT) meinte der Mensch es auch nett, aber Unterspannungsabschaltung hätte er mir ja nach Auslesen für 100,-€ auch sagen können, aber ein schlapper Akku bleibt ein schlapper Akku, da hilft auch Nachladen nichts, hat den Akkuneukauf nur verzögert aber im Winter nicht für ein warmes Auto gesorgt, wäre ich böse würde ich das Umsatzgenerierung nennen! Es hätte mich ja noch einmal zu diesem "Service" bringen können.
Guten Tag, ich habe eine Frage zur Steuerung einer Webasto AirTop 2000STC! Ich habe mich durch diesen Forenthread gelesen und bin über das Fachwissen sehr beeindruckt! Daher meine Anfrage hier, in der Hoffnung dass ihr mir weiterhelfen könnt. Ich würde diese Standheizung sehr gerne in einem "Leistungs - Modus" betreiben können. Soll heissen dass ich ihr zB minimum, oder halbe oder volle Leistung vorgeben will, ohne dass sie sich ständig über den Raumthermostat aus und einschaltet. Es ist ausgesprochen lästig, dass sich die Webasto ständig ein und ausschaltet sobald sie mein Reisefahrzeug aufgeheizt hat. Ich möchte sie zB für die Nacht in den Miminum Leistung Modus versetzen so dass sie einfach durchläuft. Ist es möglich über den K-Bus die Taktung der Spritpumpe und/oder die Lüfterdrehzahl vorzugeben? Kein mir bekanntes Steuergerät für die AirTop 2000 von Webasto bietet diese Funktion. Bei Autotherm und diversen Chinaheizungen ist das problemlos möglich. Weiters will ich nicht auf einen anderen Hersteller wechseln, weil mein Fahrzeug mit Benzin betrieben wird und Webasto einer der wenigen Benzin Standheizungshersteller ist. Vom Programmieren habe ich leider keine Ahnung, daher meine Anfrage hier. Vielen Dank für euer Fachwissen und Grüsse, Auf Achse .
Hallo zusammen,
ich versuche seit einer Woche meine praktisch neue Dual Top (Wohnmobil
Heizung) mit eigenen Mitteln "fernzusteuern" und verzweifle langsam...
Die Heizung soll am Ende an meinen selbst gebauten "Bordcomputer" auf
Basis eines ESP32 angeschlossen werden und so wie mit einer Thermocall
(auch) über Mobilfunk gesteuert werden können.
Um zu sehen was auf dem Bus passiert habe ich mir einen Sniffer gebaut
(auf Basis eines ESP32 mit einem diskreten W-BUS Interface). Zusätzlich
habe ich etwas mit der WTT Software herumgespielt.
Mit der (uralt) WTT Software, die im Netz verfügbar ist (V 2.13) kann
ich eine Diagnose durchführen und mir den vollständigen Gerätestatus
ansehen, aber ich kann die Heizung damit nicht steuern, nicht einmal die
"einfachsten" Befehle (EIN - f4 03 20 ff 28 / AUS ...) werden von der
Heizung ausgeführt, aber quittiert wie erwartet. Ebenso nicht von meinem
zwischenzeitlich etwas aufgeüsteten Sniffer, den ich unter der Adresse 2
(aber auch F probiert, also wie die Test-Software) senden lasse.
Auf dem Bus sehe ich allerdings die korrekte Kommunikation.
Sender sendet (24 03 20 ff f8) = beliebig lange einschalten. Heizung
antwortet wie erwartet (42 03 a0 ff 1e), aber sie tut nichts.
Angeschlossen war mein Sniffer und die Testsoftware an einem freien
4-poligen Stecker in der Nähe des Bedienelements, der anscheinend für
die Telestart ist.
Ich habe auch festgestellt, dass das Bedienelement ("Anzeige") an einem
physikalisch anderen W-Bus hängt, als obengenannter Stecker, auf dem
etwas anderes stattfindet. Ein Teil des Traffics vom Bedienelement-Bus
wird auch auf den anderen Bus für die Telestart gesendet: z.B. (44 03 a0
ff 18), das ist ebenfalls eine Quittung auf das Einschaltkommando vom
Bedienelement, allerdings schickt die Heizung das quasi an sich selbst
(44).
Wenn ich das Bedienelement einschalte, sendet die Heizung auf dem Bus
für die Telestart 3 Mal (42 03 39 02 7a), das geht offensichtlich an
eine -optional- vorhandene Telestart/Telecall (Adresse 2), ich habe aber
keine. Im Anschluss sendet die Heizung 3 Mal (48 03 51 01 1b), das geht
an Adresse 8 und scheint eine Abfrage der Geräte-ID (51 01) zu sein.
Welche optionale Komponente die Adresse 8 hat, weiß ich nicht.
Ich könnte mir vorstellen, dass in dem Letztgeschriebenen das Geheimnis
steckt: antworten diese Geräte auf die initiale Anfrage nicht, werden
sie danach ignoriert (?). Vielleicht kennt sich ja jemand aus, und weiß,
wie auf diese Anfragen der Heizung zu reagieren ist.
Oder was ich insgesamt anders machen muss ;-)
Versuchsweise habe ich mich auch schon an den W-BUS des Bedienelements
gehangen (ohne das Bedienelement), dort bekomme ich auf den
Einschaltbefehl (24 03 20 ff f8) allerdings sowas wie ein NAK zurück:
(42 04 7f 20 11 08)
Was ich noch nicht gemacht habe, ist Datenverkehr zwischen Heizung und
Bedienelement aufzeichnen, vielleicht lässt sich ja daraus noch etwas
ableiten. Hoffe aber trotzdem auf etwas Input von hier :-)
Gruß
Purehunter
:
Bearbeitet durch User
Beitrag #6958542 wurde von einem Moderator gelöscht.
Hallo, ich habe zwar keine Ahnung von der Dual Top aber vielleicht hilfts ja: - Welche Dual Top ist das genau? Wenn ich das richtig gesehen habe gibt es welche die zusätzlich noch mit Strom heizen können. Vielleicht hat diese Einheit eine eigene Firmware mit der Adresse 8. Ist aber nur geraten. - Hast Du schon versucht auf dem Bus an dem das Bedienteil angeschlossen ist mit der (eigenen) Adresse F zu senden? In Deinem Beitrag ist das nur für den Telestart-Bus sicher herauszulesen. - Auf welchem Bus hast Du die WTT laufen lassen? Falls nur auf dem Telestart-Bus kannst Du das ja noch auf dem des Bedienpanels probieren. - Mit welcher Wbus Version läuft die Heizung? Wird dann später interessant wenn sie mal läuft um den Betriebstatus richtig zu interpretieren. Was ich machen würde ist genau das was Du selbst schon unten erwähnt hast, nämlich den Verkehr von Bedienteil und Heizung auf diesem Bus mit zu hören und genau das dann nachzubauen. Da die Heizung ja mit dem Bedienteil gestartet werden kann muss es dann auch mit deiner eigenen Hardware funktionieren. Genau so hab ich das auch gemacht. Den anderen Bus würde ich einfach vergessen. Grüße
Hello! Ich hoffe es stört nicht zu sehr, dass ich mich hier einfach quer mit einer themenfremden Frage einklinke aber ich möchte auch nicht unbedingt einen neuen Thread anlegen. Ich fahre einen SupberB von 2018 mit originaler Standheizung inkl. Funkfernbedienung. Meine Recherche ergab, dass es eine Webasto (5Q0815005) Heizung sein sollte. Ich frage mich nun, ob es als semi geübter elektrotechnik Bastler möglich ist, sich mit einem ESP32 o.Ä. zwischen Funkempfänger und Steuerung einzuhängen um das Signal zum Starten der Heizung über mein Smart-Home zu senden? Das einfachst wäre zwar einen zweiten Handsender zu kaufen, allerdings kosten die Teile meines Wissens nach über 200€, die ich nicht einsehe.
Hallo, Geht bestimmt. Auf die Schnelle hab ich nachgeguckt und gesehen, dass das eine Thermo Top Evo ist. Sofern die nicht Fahrzeugherstellerspezifisch verändert wurde wird die auch über den Webasto Wbus gesteuert. Dann einfach eine eigene Hardware basteln und auch an den Bus hängen. Grundlagen zum Wbus gibts z.B. hier https://mk4-wiki.denkdose.de/artikel/w-bus/start oder auch in der libwbus. Und ansonsten den anderen Wbus Thread hier im Forum durchforsten. Grüße
Nathanael R. schrieb: > Hallo, > > Geht bestimmt. Auf die Schnelle hab ich nachgeguckt und gesehen, dass > das eine Thermo Top Evo ist. Sofern die nicht > Fahrzeugherstellerspezifisch verändert wurde wird die auch über den > Webasto Wbus gesteuert. Dann einfach eine eigene Hardware basteln und > auch an den Bus hängen. Grundlagen zum Wbus gibts z.B. hier > https://mk4-wiki.denkdose.de/artikel/w-bus/start oder auch in der > libwbus. Und ansonsten den anderen Wbus Thread hier im Forum > durchforsten. > > Grüße Vielen Dank für deinen Beitrag! Für mich wäre besonders interessant, ob man irgendwie leicht herausfinden kann oder evtl. weiß ja jemand wie der Funkempfänger mit der Standheizung kommuniziert. Ich könnte mir nämlich gut vorstellen, dass da gar nicht viel über BUS gearbeitet wird sondern dass der Empfänger das Signal über Funk erhält und dann ein einfacher Hi/Lo Puls das Programm startet, das im Boardcomputer voreingestellt ist. Wenn dies der Fall wäre, dann könnte ich wohl ganz simpel einen ESP zwischen die beiden Drähte hängen und den Puls schicken. Mein Problem aktuell ist einfach, dass ich nur ein kleiner Bastler bin und der Spaß bei mir dort aufhört wo BUS anfängt. Google hilft mir gerade auch nicht viel weil natürlich zu 99,9% die Leute einen Fernstart realisieren wollen, die eben keinen Funkempfänger haben. Im Reparaturleitfaden und den offiziell erlangbaren Dokumenten finde ich nur die Position des Emfpängers aber leider keine Info zu Kabelbelegung oder gar ein Schaltplan des Emfpängers.... Wenn noch jemand Tipps für mich hätte damit ich in die richtige Richtung komme, wäre ich sehr Tankwart!
Also wenn deine Fernbedienung die offizielle von Webasto ist, dann ist auch der entsprechende Empfänger verbaut und der kommuniziert per W-Bus. Der Empfänger hat aber glaube ich noch einen Signaleingang an den ein Taster angeschlossen wird, so das man die Heizung darüber auch im Fahrzeug ein-/ausschalten kann (für nachträglichen Heizungseinbau). Eine alternative Funkstrecke wirst du für deinen Anwendungsfall bauen müssen - nur die Fernbedienung wirst du nicht emulieren können. Einen ESP würde ich nicht ins Auto einbauen - braucht zu viel Strom. Sascha
Ja, das ist im Prinzip auch mein Problem. Ich würde sie auch gerne auf 1kw laufen lassen, geht aber ständig an und aus. Jede Chinaheizung läuft entspannt durch auf kleiner Stufe..
AufAchse schrieb: > Guten Tag, ich habe eine Frage zur Steuerung einer Webasto AirTop > 2000STC! > > > Ich würde diese Standheizung sehr gerne in einem "Leistungs - Modus" > betreiben können. Soll heissen dass ich ihr zB minimum, oder halbe oder > volle Leistung vorgeben will, ohne dass sie sich ständig über den > Raumthermostat aus und einschaltet. > > Es ist ausgesprochen lästig, dass sich die Webasto ständig ein und > ausschaltet sobald sie mein Reisefahrzeug aufgeheizt hat. Ich möchte sie > zB für die Nacht in den Miminum Leistung Modus versetzen so dass sie > einfach durchläuft. Gibt es hierzu eine Antwort? Ich habe exakt das gleiche Problem. Entweder sie geht aus an aus an (Temperatur zu niedrig vorgewählt) oder sie läuft durch aber nicht in Teillast, dann wird es schnell 30 grad im Auto. Bin echt am überlegen, ob ich die STC 2000 rausschmeiße und mir eine Autoterm einbaue, die stabil auf 0,8 kw läuft. Webasto ist einfach nur peinlich, dass die so eine einfache Regelung nicht hinbekommen
Benni schrieb: > Hallo, ich habe eine STC 2000 Luftstandheizung und dort das > Thermoconnect Teil dran. Egal welche Temperatur ich einstelle in der > App, egal ob es warm oder kalt ist im Auto, die Heizung läuft auf Max. > Habe ich da in der App einen falschen Ausgang drin? In der erweiterten > Einstellungen zum Ausgang gibts: > - deaktiviert > - aktiviert > - impulsregelung > - parallelregelung mit w bus > - parallelregelung mit w bus und impulsregelung > > Kann das damit zusämmenhängen? > > Aktuell ist parallelregelung mit w bus eingestellt. Möchte da aber nix > verändert. Webasto Support versteht das Problem nicht.. und sonst finde > ich bei Google nix dazu.. Könnt ihr mir helfen? Danke! Die Regelungsarten solltest du nicht verändern. Die STC funktioniert ausschliesslich über den W-Bus. Die Impulssteuerung war dazumals für die alten Heizungen. Dort wurde auf eine Leitung legendlich ein + angelegt und die Heizung startete. Du solltest einen direkt Heizstarttaste besitzen, dieser hat einen integrierten Temperaturfühler für das Thermoconnect. Die Natelapp sollte dir die Temperatur im Auto verraten und entsprechend die Heizung regeln. (Temp ist direkt unter der ,,Timer'' Anzeige im App. Des weiteren startet die STC immer auf voller Stufe und regelt langsam zurück wen die gewüschte Temperatur langsam erreicht wird. Die Heizung lüftet dann nurnoch. Hast du Umluft oder Frischluftbetrieb? Falls du Umluftbetrieb hast, sollte die nun gewünschte Temperatur durch das lüften relativ gut gehalten werden. (Je nach Isolation Fzg)
Danke für die ausführliche Antwort. Das Auto ist ein Vito, der nachträglich von allen Seiten sehr gut gedämmt wurde, bis auf das Fahrerhaus und die Türen. Ja ich habe die Taste, diese besitzt auch einen TemperaturFühler. Dieser regelt jedoch nicht die Temperatur, sondern zeigt sie nur an. Das wurde schon mehrfach berichtet. Die Anzeige in der App geht auf 25 Grad hoch, aber die Heizung fährt auf Volllast weiter. Ich habe Umluftbetrieb, und die Ansaugung ist unter dem Beifahrersitz. Erst wenn dort warme Luft ankommt, geht die Heizung aus, bzw auf Lüftung. Zu dem Zeitpunkt steht auf der App auch schonmal 30 Grad, weil der Knopf recht hoch unter dem Dach hängt. Das macht alles keinen Sinn, was Webasto da macht. Ich habe jetzt den externen Sensor bestellt und wenn ich mal Zeit habe, baue ich ihn an und setze ihn neben den Knopf. Ich hoffe, dann funktioniert die Regelung besser.

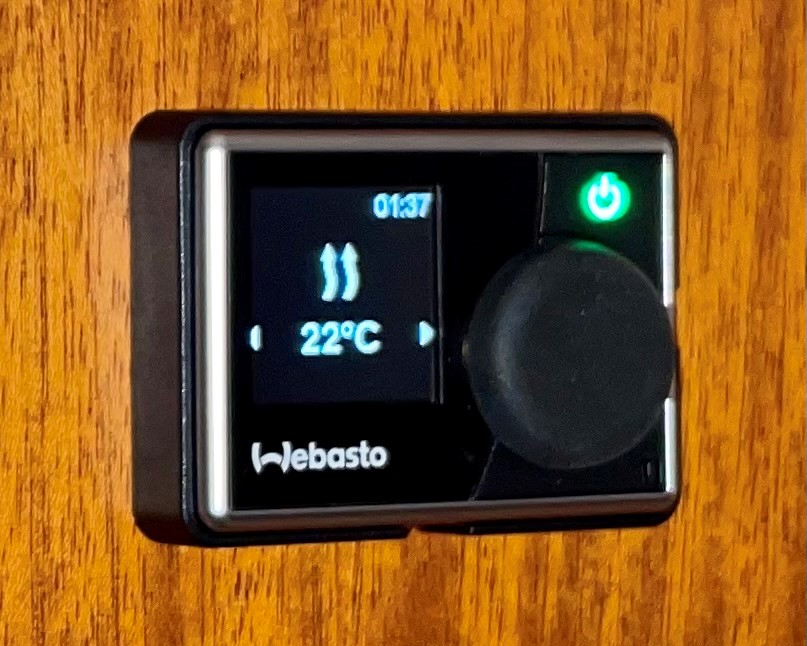

Hallo zusammen, sehr interessante Diskussion hier. Es mag sein, dass ich es überlesen habe, aber wenn nicht: Hat irgendjemand schon mal ein MultiControl fernbedient? Meine Anwendung wäre, dass es eine "Smart Home" Installation in dem mobilen Heim gibt, die aus verschiedenen Kabinen heraus Einfluss auf die Heizung nehmen will, ohne immer zum MultiControl laufen zu müssen. Letztendlich soll (neben der lokalen Bedienung) die Heizung/Lüftung weitgehend automatissiert werden, abhängig von Anwensenheit, Wetterstatus und Wettervorhersage. Ich will also nicht nur die Heizung/Lüftung fern ein-/ausschalten, ich will die Modis und Temperaturvorgabe am MultiControl aus der ferne umfassend kontrollieren. Wenn ich das bisher richtig verstehe, wird hier diskutiert, wie z.B. so ein MultiControl die Heizung kontrolliert und ersetzt oder ergänzt werden kann. Aber wie übernehme ich die Kontrolle über MultiControl? Es geht um eine aktuelle WEBASTO AIR TOP EVO 40 mit Multicontrol Weiß irgendjemand, ob das geht und wie?
Hallo, Habe zwar keine Ahnung von MultiControl, aber was ist mit der Option nicht MultiControl zu “bedienen” sondern alle benötigten Features mitzulesen und nachzubauen und dann MultiControl doch mit was eigenem ersetzen, was aber alles kann was Du brauchst. Ob das jetzt wirklich leichter ist ist natürlich nicht klar, nur ne Idee.
Angehängte Dateien:
-
140 KB
Danke für Deine Antwort! Sicherlich ist es möglich, die Multicontrol Interaktion zu analysieren und letzlich nachzumachen. Ich hoffe nur, das eigentliche System minimalinvasiv anzupieksen und einfach das, was gut funktioniert, auch bestehen zu lassen. Das Bedienelement Multicontrol mach einen guten Job. Es ist extrem Stromsparend und bietet eigentlich alle Bedien- und Beobachtungsmöglichkeiten, die man braucht. Einschließlich Fehleranzeigen oder so ein Krams. Mir ist noch nicht klar, ob die Raumtemperaturregelung in dem Multicontrol läuft oder ob das Multicontrol nur die Steuerung macht, den Sollwert vorgibt und die Regelung in der Heizung abläuft. Eine Raumtemperaturregelung ist zwar kein Hexenwerk, aber das wollte ich eigentlich nicht übernehmen. Ein übergeordnetes System soll die Kontrolle über ein Subset von Funktionen übernehmen und nach Möglichkeit sollte das Multicontrol das alles konsistent zur Anzeige bringen. Aber gut. Ich werde mal einen Sniffer bauen und mithören. Vielleicht ergibt sich daraus ja auch alles, was ich brauche. Ich hege nur die Hoffnung, dass jemand sowas schon mal gemacht hat und mir wertvolle Hinweise geben kann.
Hallo Fiso, also seit meinem letzten Fahrzeugwechsel hab ich mit der neuen Thermo Top Evo auch die Multicontrol drin, an den Kommandos die da an die Heizung rausgehen hat sich gegenüber der 1533 die ich zuvor hatte nichts geändert. Meine Fernbedienung geht nach wie vor und auch der damit gestartete Heiz-/Lüftungsbetrieb wird von der MC korrekt angezeigt. Wenn du natürlich weitergehende Funktionen der MC wie Temperaturreglung mit deiner Airtop nutzen kannst und dies parrallel noch mit einer eigenen Bedieneinheit tun willst könnte ich mir vorstellen das das nix wird, denn die Intelligenz wird wohl in der MC stecken. Das würde dann bedeuten das du über den Bus die Vorgaben in der MC änderen müsstest und ob das geht - ich glaub es nicht, da mir gerade nichts einfällt wozu das erforderlich sein sollte - zumides aus Sicht des Herstellers. (Außer man könnte die MC mit der Thermotop Software parametrieren) Sascha
Angehängte Dateien:
-
230 KB -
240 KB

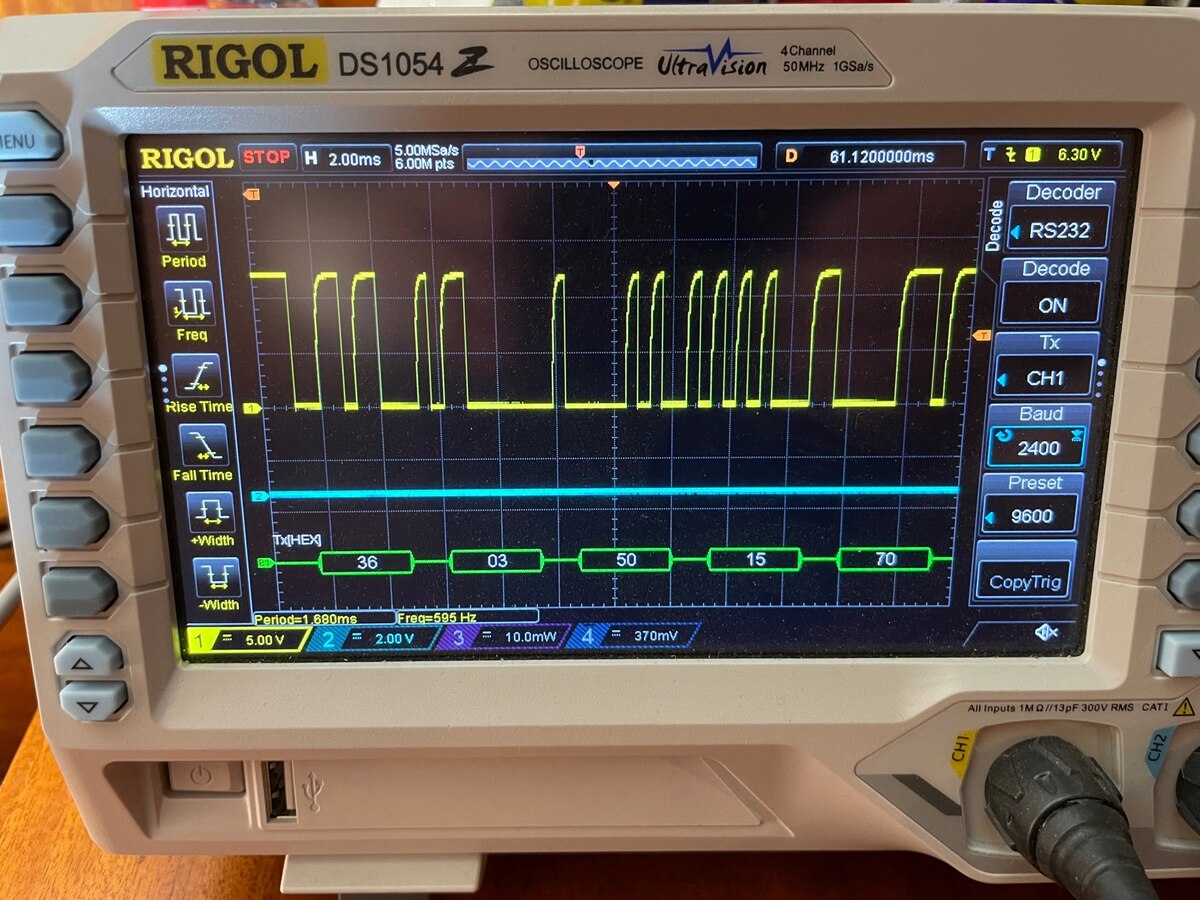

Hallo Sascha, vielen Dank für Deine Einschätzungen und Befunde. Ich habe gestern endlich meinen W-Bus mit einem Oszi angezapft und beginne mir anzuschauen, was das MC so mit der Heizung diskutiert. Erster Befund: Erstaunlich wenig. Zweiter Befund: Hier ist das Break Signal klar 25ms/25ms Dritter Befund: Das MC versucht beim Initialisieren mit noch anderen Busteilnehmern Kontakt aufzunehmen. Da ist aber niemand außer der Heizung. Hat jemand eine Idee, welche Webasto Kompnente normalerweise auf die Adresse 6 hört?
Nope, kenne nur die 0xF Thermo Test Software 0x4 Webasto Heizung 0x3 Webasto 1533 Timer 0x2 Webasto Telestart
Ich habe hier eine Air Top Evo 40 und das MultiControl. Das MC versucht beim Aufwachen mit einer Adresse 6 zu sprechen, natürlich ohne Antwort. Es ist nur eine Vermutung, aber ich habe das ThermoConnect TCon2 im Verdacht. Und wenn es das wäre, würde mich brennend interessieren, was MC und ThermoConnect mit einander zu besprechen hätten. Denn ThermoConnect scheint nach Betrachtung der App Screenshots genau auf die Parameter zurückzugreifen, an denen ich interessiert bin. Aber das ist eben nur im Reich der Vermutungen. Da die ThermoConnect für mich als Produkt unintedressant ist (ich mag keine geschlossenen Cloud Lösung), habe ich keine zum sniffen. Hat irgendjemand so ein Ding?
Es gibt noch einen Webasto Temperaturfühler. Der wird auch an den W-Bus angeschlossen und hat natürlich auch eine Adresse. Ich muss mal schauen ob ich die ermitteln kann. Ich habe so einen mal gekauft für meine Telecall, hat mir aber keinen Vorteil gebracht, seither liegt das Ding in der Kiste. ThermoConnect kenne ich nicht, nutze wie gesagt die GSM-Lösung von ThermoCall und bin damit mehr als zufrieden. Die braucht nur lausiges GSM und einen Anruf, keine Mehrkosten, kein Internet, keine Cloud und trotzdem von überall ansteuerbar.
Ich bin dank der zahlreichen hilfreichen Informationen hier in diesem thread ein paar Schritte weiter. Ganz besonders klasse ist die Fortsetzung der Tabelle mit den Status-Codes! Danke für das Austüfteln und Einstellen hier! Wenn's interessiert, hier ein paar Erfahrungen und Erkenntnisse: 1. Der originale 25ms/25ms break kann bei meiner Kombination recht frei neu interpretiert werden. Es funktioniert auch 33ms/17ms oder ähnliches. Allerdings wird immer, selbst bei der originalen MC Webasto Kommunikation, das erste Telegramm nach dem break ignoriert und muss wiederholt werden, damit die Heizung antwortet. Das bleibt auch so, selbst wenn man das erste Telegramm auf den Zeitpunkt der Telegrammwiederholung verschiebt. Wenn der Bus erstmal wach ist, wird jedes weitere Telegramm ohne break und Wiederholung sofort beantwortet. 2. Die Raumtemperaturregelung läuft nicht im Multicontrol. Das Multicontrol gibt nur die Solltemperatur vor und sended danach alle 15 Sekunden das keep alive Telegramm. Sonst nichts. 3. Das Multicontrol lässt sich nicht reinquatschen. Alle Versuche, dem Multicontrol eine neue Solltemperatur unterzuschieben, sind fehlgeschlagen. Soweit nicht ganz überraschend. Etwas rätselhaft ist, dass man am Bus so tun kann, als ob man als Multicontrol eine neue Solltemperatur vorgibt. Das wird auch braf von der Heizung quittiert. Die Regelung der Heizung bleibt aber beim Wert, den das Multicontrol vorher vorgegeben hat. Das ist so rätselhaft, weil ich bis jetzt in der Kommunikation keinen Unterschied sehen kann, ob ich nun mit meiner Software die Sollwertänderung sende oder das Multicontrol selbst. Muss ich ggf. noch weiter untersuchen, um die Ursache zu verstehen. 4. Was aber sehr wohl geht, selbst komplett die Kontrolle zu übernehmen. Dank der Hinweise hier ist das besonders sinnvoll mit der Absenderadresse 2. Dann zeigt das MultiControl an, dass das System von Extern gesteuert wird, allerdings keine Details mehr, wie z.B. die aktuelle Solltemperatur. Nur das jetzt extern getriggert geheizt wird, kann man am MC sehen. Zuerst muss die Controlle vom MC weggenommen werden. Das geht mit dem 0x10 conmmand und nach dem Auslauf der Heizung einem erneuten Einschalten mit der externen Kontrolle. Dann kann ich auch Sollwerte von Extern vorgeben und es wird danach geregelt. 5. Wenn man die ganzen schönen Istwerte und den Status der Heizung regelmäßig aktualisiert sehen will, muss man regelmäßig pollen. Wenn man dann nicht artig auf Kollisionnen achtet, kann man das keep alive Telegramm der MC schon mal so weitreichend stören, dass die Heizung abschaltet und Fehler geschmissen werden. Wenn man hier eine gewisse Zurückhaltung pflegt, geht es ganz gut. Ich habe gesehen, dass das MC unbestätigte Telegramme bis zu 4 Mal wiederholt (also 5 insgesamt). Ich habe es nun etwas dirty so gemacht, dass ich schon nach einer einzigen Wiederholung aufgebe. Der nächste Pollzyklus kommt ja schon bald. So läuft´s bisher stabil bei mir.
Thread beobachten
Seitenaufteilung abschaltenBitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
