Realisierung eines Kabellängenmessgerätes
Gast
#605616
Hallo, ich möchte ein Kabellängenmessgerät für TP-Kabel mit einem AtMega16 relaisieren, welche darauf basiert die Kabellängen zu messen, indem ein Impuls und dessen Zeit zur Reflexion am offenen ende gemessen wird. Geht das ? und wie gehe ich vor ? Gibt es fertige Projekte ?
Gast
#605621
Hi, rechne doch mal aus in welchem Bereich die Laufzeiten der Impulse liegen....ich denke das wird mit den Mitteln eines Bastlers kaum so gut machbar sein, dass zuverlässige Ergebnisse rauskommen.
Gast
#605624
eine miliohm messung tuts auch Es geht schon, allerdings über analoge Werte: Einen Kondensator während der Laufzeit laden, und dessen Spannung messen.
Gast
#605626
wie soll das realisierbar sein mit dem kondensator ? also ich wollte auch leitungen messen können, welche offene enden haben
Gast
#605628
@ meisteralex (Gast) >Hallo, ich möchte ein Kabellängenmessgerät für TP-Kabel mit einem >AtMega16 relaisieren, welche darauf basiert die Kabellängen zu messen, >indem ein Impuls und dessen Zeit zur Reflexion am offenen ende gemessen >wird. >Geht das ? Sicher. Nennt sich TDR (Time Domain Reflectometer). > und wie gehe ich vor ? Viele Weg führen nach Rom. >Gibt es fertige Projekte ? Hab mal sowas auf ner Amateurfunkseite gesehen. Allerdings mit manueller Auswertung auf einem Oszilloskop. @ chr (Gast) >rechne doch mal aus in welchem Bereich die Laufzeiten der Impulse >liegen.... 5ns/m >ich denke das wird mit den Mitteln eines Bastlers kaum so gut >machbar sein, dass zuverlässige Ergebnisse rauskommen. Der Begriff "Bastler" ist weit gefächert. Es gibt Bastler, die auf 100GHz++ Amateurfunk machen. MFG Falk meisteralex wrote: > Hallo, ich möchte ein Kabellängenmessgerät für TP-Kabel mit einem > AtMega16 relaisieren, welche darauf basiert die Kabellängen zu messen, > indem ein Impuls und dessen Zeit zur Reflexion am offenen ende gemessen > wird. > > Geht das ? und wie gehe ich vor ? > Gibt es fertige Projekte ? Hättest du Zugriff auf das andere Kabelende?!
Gast
#605633

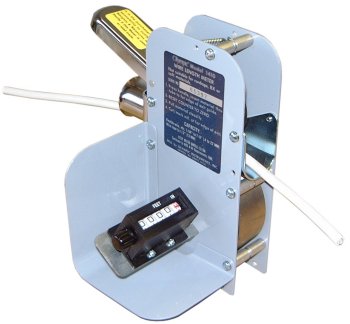

das teil ist am genausten
Angehängte Dateien:
Bei ELV gibt es das fertig: Digital-Kabellängen-Messgerät KM 1 Leider kann man die Bauanleitung dazu nicht runterladen.
Gast
#5946124
Clever gelöst, ich hatte zunächst vermutet die messen direkt die Laufzeit des Impulses. Wenn man das Messprinzip übernimmt lässt sich das mit einem LC-Display über I2C und einem A/D Wandler mit 14 oder besser 16 Bit mit etwas weniger Schaltungsaufwand realisieren. Nach 12 Jahren dürfte der TO die Länge seines Kabels inzwischen gemessen haben. Ja schon, aber der Link ist trotzdem sehr sehenswert. Das finde ich auch und habe da auch gleich noch zwei Fragen: - muss das unbedingt so ein schmaler Impuls von 10 ns sein? Würde nicht auch eine steile Flanke eines breiteren Impulses funktionieren wenn man die Auswertung entsprechend ändert? - bei offenen und geschlossenem Kabelende ergeben sich als Antwort entgegengesetzte Signalpolaritäten. Muss die Auswertung mit zwei Komparatoren erfolgen oder könnte man das auch mit einem machen wenn man einmal eine positive und einmal eine negative Flanke ins Kabel schickt? Moin, Wahrscheinlich gehts am einfachsten, wenn du dir einen Ethernet-PHY mit entsprechenden Kabeltestfunktionen ausguckst, und den mit seinem MDI-Interface an den Atmega16 haengst, steuerst und ausliest. Gruss WK Lutz S. schrieb: > muss das unbedingt so ein schmaler Impuls von 10 ns sein? Würde nicht > auch eine steile Flanke eines breiteren Impulses funktionieren wenn man > die Auswertung entsprechend ändert? Ohne jetzt viel von HF zu verstehen: Ich würde annehmen, daß der niederohmige Ausgang dann den deutlich schwächeren reflektierten Impuls plattmacht. Es gibt ja diese billigen Entfernungsmesser auf Laser Basis. Die Ausbreitungsgeschwindigkeit von Licht und von einem Elektrischen Feld dürfte gleich sein (Lichtgeschwindigkeit). Insofern würde dieselbe Technik genügen (kurzer Impuls, Reflexion messen, Zeit messen und Weg berechnen) um das Problem zu lösen. Thomas W. schrieb: > Die Ausbreitungsgeschwindigkeit von Licht und von einem Elektrischen > Feld dürfte gleich sein (Lichtgeschwindigkeit). Nein, siehe https://de.wikipedia.org/wiki/Elektromagnetische_Welle#Wellen_im_Medium
Gast
#5946694
Lutz S. schrieb: > - muss das unbedingt so ein schmaler Impuls von 10 ns sein? Würde nicht > auch eine steile Flanke eines breiteren Impulses funktionieren wenn man > die Auswertung entsprechend ändert? Ja, das funktioniert auch nur mit einer Flanke bzw. Pulsen mit deutlich größere Länge als die doppelte Leitungslaufzeit. Ich könnte mir vorstellen, dass es sogar für die Schaltung einfacher ist: man muss nur positive Pulse auswerten und könnte sich ev. die negative Betriebsspannung sparen. Allerdings: dadurch wird die messbare Leitungslänge durch die Pulslänge quasi begrenzt, denn ist sie länger, braucht man wieder die Auswertung nach dem ELV-Gerät. Dergute W. schrieb: > Wahrscheinlich gehts am einfachsten, wenn du dir einen Ethernet-PHY mit > entsprechenden Kabeltestfunktionen ausguckst, und den mit seinem > MDI-Interface an den Atmega16 haengst, steuerst und ausliest. Klingt jetzt garnicht mal so abwegig? Ist nur die Frage inwiefern die PHY da auf verdrillte Adern ausgekegt sind. Ansonsten könnt ich das mal mit nem ksz8081mlx testen. (Wenn ich am WE dazu komme)
Gast
#5947352
Der ATMega-16 kann vielleicht Pulse von 1/16 µs abschicken. (Mit 20, statt 16 MHz-Takt wird es auch nur um 1/5 besser.) Dann gibt es erst mal "Latenz" und dann kann er vielleicht mit dem Analog-Comparator Reflexionen erfassen, die mit 2..4/16 µs Unsicherheit belegt sind. Bei Leitungen mit 200.000.000 m/s Ausbreitungsgeschwindigkeit sind 2..4/16 µs = 1/4..1/2 µs schon mal Weg-Unsicherheiten von 50..100 m. Mit Reflexion also 25...50 m. Reicht das? Wenn man einen schnellen Pulsgenerator und einen schnellen Komparator + schnellen Zählerbaustein bei hoher Taktrate nimmt - und der µC nur die Auswertung macht, reicht wahrscheinlich auch ein Tiny...
Gast
#5947477
Der Puls muss nicht kurz sein. Wenn die steigende Flanke steil ist und das Kabelende offen, misst du während der Laufzeit Ub/2, wenn die Pulsquelle über den Kabelwellenwiderstand angeschlossen ist, also ca. 144R. Die Unterscheidung ob UB/2 oder UB braucht auch keine 12 oder 14 Bit, da reicht ein simpler Komparator. Nur: 1m ist ca. 5ns. Wenn du wenigstens auf 1m genau messen willst, brauchst du einen Timer der mit 100MHz zählt. Ich kenne die ATMega nicht, aber bezweifle dass die das können. Antwort schreibenBitte melde dich an, um einen Beitrag zu schreiben. |
