Hallo,

ich versuche gerade mehrer atmegas 162 via jtag daisy chain zu
programmieren.

Hardware:

Atmel JTAGICE mkII

habe TDO des ersten µC auf TDI des nächsten, .... alles andere ist
parallel. Lestztes TDO geht zurück auf JTAGICE Stecker (TDO)

zum testen verwende ich nur 2 mgea162.
Einstellungen im avr studio:

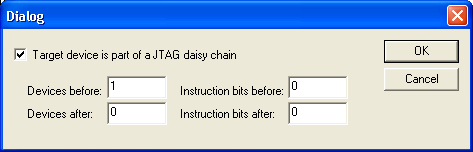

JTAG Daisy Chain Settings: siehe bild im anhang

Ich bekomme für alles was ich anfordere egal ob fuses, lockbits,
signature,...
immer nur 0x3F zurück

hat jemand eine Idee?

Autor: Ralf H. (heschdy)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da habe ich doch glatt das bild vergessen....

Autor: technikadonis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab mir gerade, das Mk2 zugelegt und beim stöbern in der
Online-Hilfe, stand auch was zum Daisy-Chaining drin.
Wenn ich mich richtig erinnere musst du, auch immer die Anzahl der Bits
vor und nach dem anzusprechenden Device einstellen. Diese Angabe fehlt
aber in deinem Bild.

mfg Thorsten

Autor: Ralf H. (heschdy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, bin gerade auf die Lösung gekommen:

Instruction Bits sind bei AVRs 4

Also um ersten AVR von zwei anzusprechen

Devices before 0      Instruction Bits before   0

Devices after  1      Instruction Bits after    4


um den zweiten AVR von zwei anzusprechen

Devices before 1      Instruction Bits before   4

Devices after  0      Instruction Bits after    0


Vielen Dank

Autor: nogandr (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

mein Setup:
2x Atmega32 Board
JTAGICE mkII
AVR Studio 5

Jetzt zum Problem:

Habe eine JTAG Daisy Chain aufgebaut (Schön nach Anleitung von ATMEL
http://www.atmel.com/Images/doc1936.pdf) und muss leider feststellen,
dass es doch nicht ganz funzt. Der erste µC in der Kette lässt sich
wunderbar programmieren, der zweite jedoch nicht (hab sie auch schon
miteinander getauscht). Es lassen sich bei beiden sowohl Fusebits als
auch die Lockbits lesen und schreiben, somit denke ich, dass es generell
geht. Beim flashen des zweiten µC bekomme ich aber die folgende
Fehlermeldung:

Verifying Flash... Failed! adress=0x0000 expected=0x0c actual=0x18

im Log steht ausserdem:
Ereasing device...OK
Programming Flash...OK
Verifying Flash..Failed!

Obwohl der Controller sheinbar programmiert ist ("Programming
Flash..OK") läuft der Controller nicht.

Bitte dringend um Hilfe...Bin am verzweifeln...
Grüße Andrej
