Hallo an alle,

Ich suche ein Platinenlayout für eine Pegelwandlerplatine (RS232-TTL).
Das ist nicht das Problem.

Sie muss jedoch in einen SUBD9 Stecker passen.
Hat jemand von euch ein passendes Layout?

Danke im Voraus
Gruß Robert

Autor: Frank Zöllner (frankovic)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

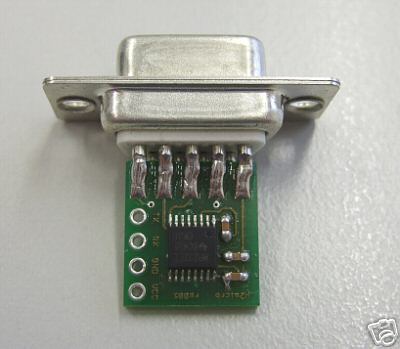

bei Ebay bietet jemand sowas an, vielleicht hilft Dir die Abbildung
weiter

Autor: Robert S. (razer) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Is leider doppelseitig.
Ich bräuchte in einsteitiges Layout.

Autor: Εrnst B✶ (ernst)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Altes Layout, Bestückungsseite.

Autor: Εrnst B✶ (ernst)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

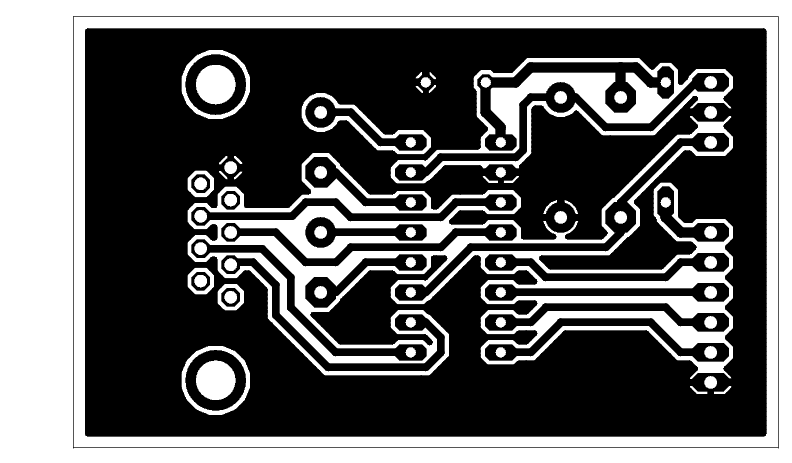

Und die Lötseite.

Vorm Nachbauen:
- Anderen MAx232 Typ (Mit kleineren Kondensatoren) in Erwägung ziehen
- den vergessenen fünften 10µF Kondensator noch einplanen.

Edit:

Upss... hätt ich mal den Orginalpost genauer gelesen...

"IN" einen SUB-D Stecker passen die natürlich nicht, "AN" einen,
schon...

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
besorge Dir ein altes Handy-Seriell Kabel und löte Deinen Stecker
dran...
