Forum: Markt [V] Grafikdisplay 240x128


Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

ich hab noch ein paar orignal verpackte Grafikdisplay zu verkaufen.
Type: PG240128ERS, 240x128 mit EL Folie
Controller: LC7981
Preis: 15€ + Versand

Testsoftware zur Ansteuerung mit ATMEGA16 kann bei bedarf mit geliefert
werden.

Gruß Eltman

Autor: fabs (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nen Foto wäre nett und ein Datenblatt. Grad der Stomverbrauch vom
Backlight wäre interessant.

Gruß
Fabian

Autor: Lupin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
farbe der EL folie? blaue EL folie sieht bei standard LCDs ziemlich cool
aus.

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Datenblatt und Foto gibts es Morgen

Autor: Eltman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

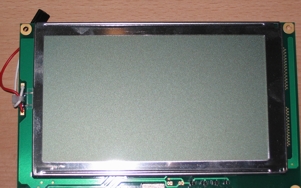

Hier wie versprochen ein Foto vom Dispaly.

Die Hintergrundbeleuchutng ist hellgrün bis gelb.



Gruß Eltman

Autor: Eltman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Und hier das Datenblatt das ich dazu erhalten habe.
Mir konnte jedoch nicht gesagt werden ob dies das richtige zum Display
ist.
Ich habe 1 Display so angeschlossen und es geht. also kann das
Datenblatt nicht so vergehrt sein.

Gruß Eltman

Autor: Jojo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

was würde der Versand kosten?

Hätte evtl. intresse an einem Display.

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versenden würde ich so billig wie möglich (im maxi Brief). Kosten so um
die 2,5€ bis 3€.
Hab noch mal die Hintergrundbeleuchtung angemacht und es sieht es wie
ein sehr helles blau bis weis.

Gruß eltman

Autor: Jojo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok,

dann würde ich eins nehmen.

Wenn du mir deine Mail Adresse gibts, schick ich dir ne Mail.

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eltman (at) freenet (dot) de

Autor: Martin G. (mart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehm auch eins. Bitte schick mir deine Bankdaten, dann überweis ich
das Geld. Wieviel denn genau?

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo ich würde am Wochenende mal zum Postcenter meines Vertrauens gehen
und das mir ausrechnen lassen. Des Weitern muss ich noch sehn was so
gepolsterter Umschlag kostet. Soll ja nichts kaputt gehen. Würde mich
dann am Wochenende noch mal melden und auch gleich meine Kontodaten
mailen. Es sind auf jeden Fall noch ein paar Display da.

Gruß Eltman

Autor: Jojo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

die Mail Adresse geht irgendwie nicht.

Schreib mir mal bitte jojo-cool   (bei)  web.de

danke

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Email geht jetzt wieder. Sorry

Gruß eltman

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Martin G

brauche da ja noch deine E-Mailadresse oder mail mir deine Adresse.

Versand würde für ein Stück 2,5€ kosten.

Gruß Eltman

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sagt mal, ist der Controller zu irgend einem anderen kompatibel, oder
muss ich mir da erst ne neue Lib schreiben?

Gruß
Fabian

Autor: Eltman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Fabian

das weis ich leider nicht. War mir auch egal da ich meine eigene
Ansteuerung geschrieben haben.

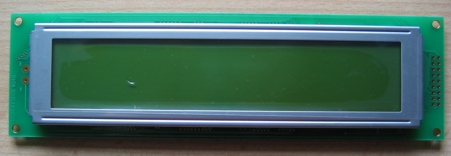

Ich habe beim Aufräumen noch 4 Display 4x40 Zeichen mit
Hintergrundbeleuchtung (grün) gefunden. Sind nagelneu und von
Displaytech, Type 404B

Datasheet: www.displaytech.com.hk/pdf/char/404b%20series-v11.PDF



Brauch die nicht mehr da ich leider keine Zeit mehr zum basteln habe.
Preis: 7,50€ + 2,5€ Versand




Gruß Eltman

Autor: Andreas Croonenbroeck (acdc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Eltman !

> ich hab noch ein paar orignal verpackte Grafikdisplay zu verkaufen.
Wieviele hast Du den noch übrig ? Würde mich ggf. für min. 2
interessieren !

> Testsoftware zur Ansteuerung mit ATMEGA16 kann bei bedarf mit geliefert
> werden.
Kann man da auch vorher schon mal ne Blick reinschmeissen ? Unterstützt
das Teil von sich aus Zeichensätze oder muss man die selbst kreieren ?

Gruß, Andreas

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Andreas

im Textmodus ist ein Zeichensatz im Controller. Im Grafikmodus muss man
diesn Zeichensatz selber erstellen. Ich habe den Standard Zeichensatz im
Testprogramm eingefügt.
Habe zur Zeit etwas Stress mit anderen Projekten und kann daher nicht
weiter an der Display Lib schreiben. Ich versuche mal ein ppar Bilder
mit Text auf dem Display am Wochenende rein zustellen.

Gruß Eltman

Autor: Eltman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

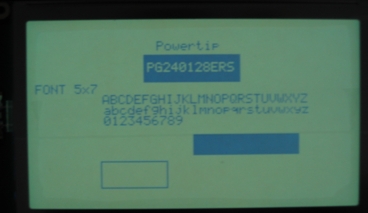

Morgen miteinderner

hier die Bilder vom Dispaly in Aktion,
Die Software ist Zeitbedingt noch eine große Baustelle, jedoch die
Absteuerung funktioniert. Das Zeichnen von Rechecken, Linien, Punkten
und Text geht. Ist aber manchmal etwas umständlich.

Gruß Elrman

Autor: Eltman (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
und hier mal ohne Hintergrundbl.

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kontodaten werde ich Heute Nachmittag verschicken.

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eins würde mich noch interessieren: wie viel Strom braucht das Teil bei
welchen Spannungen. Besonders das Backlight. Hab grad ein ähnliches
Display nur das CCFL-Backlight brauch bis zu 200mA.

Gruß
Fabian

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut Datenblatt: 100V, 160mA

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe so ein EL Konverter von Reichelt für 12 V und betreibe den mit
ca. 7V. Die Backlight ist dann zwar nicht zu helle aber es reicht
vollkommen aus.
aus der 7V Versorgung zieht der dann ca. 60 mA.

Gruß Eltman

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, danke... soweit runter kommt meine CCFL auch, mit ca 7-8V, dann
gewinn ich da leider nix mit.

Gruß
Fabian

Autor: Eltman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So da ich beim weiteren Aufräumen noch ein paar neue Linearregler
(LM2940CT-5.0) gefunden habe lege ich allen die ein Display benommen
haben noch ein paar von diesen Linearreglern bei. 5V kann man ja immer
gebrauchen.

Gruß Eltman

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi
Andreas Croonenbroeck hast du noch Interesse an den Dispaly ?
Melde dich doch mal per Mail.

Gruß Eltman

Autor: Stephan Henning (stephan-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Eltman,
 ist das Bild von genau den 4 20x4 Char Displays ?????
Sieht irgendwie sehr falch aus.
Kannst Du mal genaue Maße sagen ??? Oder sind die wech ???

Danke

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Stephan

hier die Maße Displayrand:

Breite: 16,3 cm
Höhe: 4,2 cm
Tiefe bis zur Platine: ca. 0,7 cm (wegen Hintergrundbeleuchtung)

Maße der Platine hinter dem Display;
Breite: 19,0 cm
Höhe: 4,5 cm

Maße des aktiven Anzeigefeldes:
Breite: 14,7 cm
Höhe: 2,9 cm

Sind auch noch ein paar da. Sind unbenutzt und neu.

Gruß Eltman

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch zu diesem Display würde ich ein paar positive und negative
Linearregler kostenlos hinzu legen. Die liegen bei mir sonst auch nur
rum.

Eltman

Autor: A. Arndt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

sind noch LCDs 240x128 vorhanden ?

Gruss
A. Arndt

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Arndt

ja muss zwar noch mal nachzählen aber 1 oder 2 sind min. noch da und 1
ist noch reserviert.
Schreib mir einfach ne E-Mail. Eltman (at) freent (dot) de

Gruß Eltman

Autor: Schlurch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Eltman

Kann man Dich mit Berlin und Tyco in Verbindung bringen?

Autor: Stephan Henning (stephan-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@EltMan, bei den Maßen ist das ein 4 Zeilen x 20 Zeichen ????

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Stephan
sorry ist natürlich ein 4x40 und nicht 4x20 Display.

@ Schlurch nein, falsche Richtung

Gruß Eltman

Autor: Stephan Henning (stephan-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wusste ich es doch. Die Proportionen passten einfach nicht.
4 Zeile haben meist 60mm Höhe.....leider

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Stephan

was meinst du mit "4 Zeile haben meist 60mm Höhe" Hab gerade mal ein
4x20 Display nachgemessen und die Höhe ist die Gleiche. Nur die Breite
ist halt weniger .

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab gerade gesehen das es die Display auch bei Ebay gibt.
Die wollen 24€ bzw. 32€.

Gruß Eltman

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo,

hätte interesse an allem was noch da ist, wenn noch was zu haben ist...

einfach melden!

mails (at) d-hecker (punkt) de

gruss daniel

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Daniel

hast eine Mail bekommen.

Gruß Eltman

Autor: Jesse Parker (parker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Display ist prima eingepackt gewesen und wohlbehalten bei mir
angekommen. Vielen Dank auch für die beigelegten Regler, die kann ich
prima brauchen.

Zusätzlich zur Testsoftware gabs auch das Datenblatt zum Display und zum
Controller. Ebenso einen Anschlussplan für den parallelen Port, die
Stromversorgung für das Display und die Hintergrundbeleuchtung, sowie
einen Schaltplan zum Anschluß an einen µC. Quasi ein
Rundum-Sorglospaket, vielen Dank! :)

Ich habe bisher keine Erfahrung mit grafischen LCDs und konnte den
vorgeschlagenen Inverter bei den üblichen Verdächtigen nicht finden. Ich
bin mir auch nicht sicher, ob die -22 V aus dem Schaltplan nicht zuviel
sind, das Datenblatt gibt -15 V an. Also habe ich versucht mich im Netz
zu informieren. Hier ein paar Infos, die ich gefunden habe:

- das PG240128ERS oder genauer, PG240128ERS-XYABP1 ist die Bezeichnung
von Powertip, das Display ist baugleich zum Hitachi LMG6401PLGE
(Quelle: http://www.elektronik-projekt.de/thread.php?postid=46539)

- als Inverter für die Leuchtfolie sollte der EL-INVERTER 01 von
Reichelt funktionieren (http://www.reichelt.de/?ARTICLE=60208), der hat
allerdings 600 Hz statt der im Datenblatt geforderten 400 Hz, vielleicht
kann mir kurz jemand bestätigen, daß es trotzdem damit funktioniert?
(Quelle: http://www.elektronik-projekt.de/thread.php?postid=46539 und
Beitrag "Biete Grafik LCD Display GLCD 240 x 128 Pixel weiß / blau")

- die Spannungsversorgung mit -15V bietet der SIM2-0515D SIL7 von
Reichelt (http://www.reichelt.de/?ARTICLE=35065)
(Quelle: http://lcdhype.de/index.php?showtopic=4753)

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Jesse

die -22V war da wohl ein schreibfehler sollen eigentlich -15V sein. Ich
benutze auch den SIM2-0515D SIL7.

Gruß Eltman

Autor: olaff008 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo an alle !!!!!!

Was für ein Treiber brauche ich für das Display ?

und wo kommen die -15V her vom Display oder brauche ich eine
Spannungsversorgung ? +5  -15

Kann mir da einer helfen mit underlagen oder mit einer Antwort :-)

So danke im voraus !!!!!!!!!!!!!!

Autor: Elt Man (eltman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ olaff008

die 5 V braucht man ja immer und aus diesen 5V erzeugt man z.B. mit dem
DC/DC Wandler SIM2-0515D SIL7 von Reichelt die -15V.
(http://www.reichelt.de/?ARTICLE=35065)
Sonst braucht man keinen Treiber.

Gruß Eltman

Autor: Sascha Brügmann (bruegae)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich habe jetzt schon mehrere Datenblätter zu dem Controller gefunden,
aber nirgends standen grafische Befehle wie Viereck/Linie Zeichnen
beschrieben. Kann das das Display nicht oder stehen die woanderst?

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Routienen zum Zeichen muß man selber schreiben!

Autor: Klaus R. (klaus2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...die musst du slebst in deiner lib erzeugen. das display kann das
nicht "von selbst".

Klaus.

Autor: Marvin Frieden (marvinfrieden)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, stehen zufällig noch Displays:PG240128ERS, 240x128 mit EL Folie
zum Verkauf? Ich würde gerne eines erwerben und den Betrag binnen dieser
Woche überweisen! Treten sie bitte ggf. in Kontakt mit mir um die
Zahlungskonditionen zu klären.

MfG
Marvin Frieden

Autor: Lorenz B. (suomi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hy Jesse Parker
könntest Du bitt diese Unterlagen welche Du erhalten hier zur verfügung
stellen wenns geht? habe vor kurzem ebenfals ein PG240128 gekauft.

Vielen Dank

Autor: Andreas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Marvin
Wenn du so einen alten Thread ausgräbst musst du auch alles lesen.
Dann wüsstest du auch dass alles verkauft ist!!

Autor: Elt Man (eltman)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen

nachdem ich nun ein Jahr keine Zeit hatte was mit den Displays zu machen
habe ich mich entschlossen ein paar von meinen Display hier mal
anzubieten.
folgendes ist noch da:

1x Type: PG240128ERS, 240x128 mit EL Folie Controller: LC7981 Preis:
20€, siehe oben

3x Displaytech, Type 404B
Datasheet: www.displaytech.com.hk/pdf/char/404b%20series-v11.PDF, 7,50
€, siehe oben

1x LPH7508-1 von Pollin, 100x64, SED1560 Controller, LED Untergrund,
5,00 €

1x Datavision DG12864-12 128x64, T6963C Controller, LED Untergrund,
15,00 €

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Yahoo-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
