Hi

ich habe mir den Frequenzumrichter aus dem MC-Wettbewerb nachgebaut und
stehe plötzlich auf dem Schlauch.

Der FU besteht ja aus 3 Modulen: Eingangsteil, Steuerung und
Wechselrichter. Die Verdrahtung dieser 3 Modulen untereinander lässt
sich anhand der Schaltpläne nicht nachvollziehen, da die Bezeichnungen
der Verbindungsklemmen anscheinend "automatisch" gewählt wurden.
Bsp. Wechselrichter Eingangsbezeichnung SL1-1 SL1-2, nur wo finde ich
den passenden Pin auf der Steuerplatine? Die Pinbezeichnungen sind dort
nicht übereinstimmend bzw fehlen ganz.

Deweiteren die anderen X1-Pinbezeichnungen auf der Steuerplatinen:

-Start Motor : was soll hier drangebastelt werden? Taster, Led oder was
und wohin? gegen GND, VCC?
-Sollwert analog: was ist das? Poti?(welcher Wert) oder ne Led und
ebenfalls wohin schalten?

- wie wird das LCD-Modul angeschlossen? Finde nichts darüber in den
Beitrag.

Gibt es hier jemand, der dieses Teil erfolgreich nachgebaut hat?
Noch besser wäre es, wenn mir jemand einen Verdrahtungsplan der 3 Module
hier reinsetzt oder per mail an mich schicken würde.

Leider ergab eine Anfrage vor einigen Tagen an den Entwickler bis jetzt
keinerlei Resultate, ich hoffe nur das ich nicht einen weiteren
Kandidaten für den Elektrorecycling (diese voll bestückten leiterplatten
incl Lötstopp) habe.

Gruß
Löterich

Autor: Olli R. (xenusion)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olaf G. wrote:

> keinerlei Resultate, ich hoffe nur das ich nicht einen weiteren
> Kandidaten für den Elektrorecycling (diese voll bestückten leiterplatten
> incl Lötstopp) habe.

Mannomann. Deine Arbeitsweise ist schon seltsam. Ich wuerde da ja anders
rangehen, wenn ich kein Geld zu verschenken habe:

1. Schaltung verstehen.
2. Prototypen auf Breadboard aufbauen und testen.
3. Print anfertigen (lassen). Eine kommerzielle LP mit Loetstop brauchts
da ja auch ganz dringend.

Olli

Autor: Olaf G. (loeterich)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Olli

Deine Antwort erhält 0 Punkte!

Ich befasse mich schon seit über 30 jahren mit Elektronik, mache sogar
meine chemisch durkontaktierten Leiterplatten selbst.

Nur mit AVRs habe ich erst seit kurzem angefangen und blicke da noch
nicht richtig durch.

Falls es hier keine weiteren Rückmeldungen gibt, gehe ich davon aus, das
dieses Wettbewerbsprojekt "Frequenzumrichter" schlicht und einfach nicht
funktioniert, bzw noch nicht efolgreich nachgebaut wurde.

Lieber werf ich diesen halbfertigen FU-Quatsch in die Tonne, bevor ich
hier noch einmal nachfrage und dafür blöde Sprüche zurückbekomme.

Autor: Sachich Nich (dude) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Olaf G-Punkt: Deine Antwort enthaelt ebenso 0 Punkte. Bei 30 Jahren
Erfahrung solltest du doch etwas gelernt haben...

Autor: Matthias (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stur Schaltungen nachbauen ohne sie zu verstehen und sich dann
beschweren dass sie nicht funktionieren, dem Entwickler vorwerfen er
hätte nur Schrott hier reingestellt und zu guter Letzt noch fordern, man
möge bitte gnädigst die korrekten Verdrahtungspläne per Mail zukommen
lassen find ich irgendwie dreist... Vor allem nach 30 Jahren Erfahrung!

Autor: Olli R. (xenusion)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olaf G. wrote:

> Ich befasse mich schon seit über 30 jahren mit Elektronik, mache sogar
> meine chemisch durkontaktierten Leiterplatten selbst.

Ich weiss zwar nicht, was "durkontaktierten" ist, aber das nehme ich dir
trotzdem nicht ab. 30 Jahre in Elektronik machen, aber keine
Schaltplaene verstehen.

> Nur mit AVRs habe ich erst seit kurzem angefangen und blicke da noch
> nicht richtig durch.

Was hat dein konkretes Problem mit AVRs bzw. deren Programmierung zu
tun? Der AVR ist doch fuer dich als Blind-Nachbauer einfach nur ein IC.

> Falls es hier keine weiteren Rückmeldungen gibt, gehe ich davon aus, das
> dieses Wettbewerbsprojekt "Frequenzumrichter" schlicht und einfach nicht
> funktioniert, bzw noch nicht efolgreich nachgebaut wurde.
> Lieber werf ich diesen halbfertigen FU-Quatsch in die Tonne, bevor ich
> hier noch einmal nachfrage und dafür blöde Sprüche zurückbekomme.

Geh und abonnier dir die Elektor, damit faehrst du bestimmt besser.

Olli

Autor: Otto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Gerade habe ich mir das Projekt mal angesehen und bin der Meinung, dass
es recht ausgereift zu sein scheint.

In den Platinenansichten (.brd) sind die Klemmen und Flachbandverbinder
einwandfrei bezeichnet.

Eine Bezeichnung wie "Masse zur Steuerung" oder "15V Steuerspannung" ist
klar verständlich: diese muss zum Anschluß "15V-Steuerspannung" des
Netzsteils (in diesem Fall "Einspeisung" bzw. "Bremschopper".

Die Pegel von "X1" simd m. E. alle 5V-Pegel, da diese direkt auf einen
AVR-Eingang gehen.

Gruss Otto

Autor: Andrew Taylor (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olaf G. wrote:
> @ Olli
>
> Deine Antwort erhält 0 Punkte!

Gut gebrüllt, Löwe!

>
> Ich befasse mich schon seit über 30 jahren mit Elektronik,


Wenn ich den Rest von Dir lese, würde ich sagen: Du bist seit 30 Jahren
Bibliothekar und sortierst in der Bücherei die Elektronikbücher ein. Ist
ja auch so eine Art befassen mit Elektronik, gell.


> mache sogar
> meine chemisch durkontaktierten Leiterplatten selbst.
>
> Nur mit AVRs habe ich erst seit kurzem angefangen und blicke da noch
> nicht richtig durch.

Ok, das mag so sein.

>
> Falls es hier keine weiteren Rückmeldungen gibt, gehe ich davon aus, das
> dieses Wettbewerbsprojekt "Frequenzumrichter" schlicht und einfach nicht
> funktioniert, bzw noch nicht efolgreich nachgebaut wurde.

Also ich habe die "gewaltige " Erfahrung und es 2x erfolgreich
nachgebaut.
Würde sagen, man kann es nachbauen. etwas Verstehen gehört aber schon
dazu.

>
> Lieber werf ich diesen halbfertigen FU-Quatsch in die Tonne, bevor ich
> hier noch einmal nachfrage und dafür blöde Sprüche zurückbekomme.

Ist Deine Entscheidung. jedoch:
Dieses Forum ist nix für Sissis, sondern für Siegfrieds.
Wenn Dir das auch nix sagt: Dann schau unter www.mancademy.de nach.


hth,
Andrew

Autor: Olaf G. (loeterich)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi Andrew

Du könntest Recht haben, das dieses Forum nichts für mich ist...
Ich bin in einem anderem ausländischem Forum noch Mitglied, dort gibt es
auf jede Frage wirklich eine saubere Antwort. Hier leider nicht.

Bin von Beruf Heizungsbauer, Kein Bibliothekar, und habe mir sämtliche
Elektronikkentnisse selbst angeeignet.
Meine speziellen Fertigkeiten liegen auf dem Gebiet der
CNC-Steuerungstechnik, siehe dazu auch das Bild oben und im
nachfolgenden Post die große 8A Version in 19Zoll-Technik.(noch im
Endmontagestadium)
Ich gehöre auch nicht der "Tonertransferfraktion" an sondern mache meine
Doppelseitigen und durchkontaktierten Platinen mittels Pyrrol selbst.
Sogar Siebdruck wie zu sehen ist.

Warum ist es wirklich ein Problem, mir meine Fragen zu beantworten?

Wenns eben nicht anders geht, kaufe ich bei Ibäh einen richtigen FU für
meine Drehmaschine und dann ärger ich mich hier nicht mehr damit rum.


Übrigens: Burger fallen unters Kriegswaffenkontrollgesetz, da diese
ungenießbaren Dinger als biologische Kampfstoffe eingestuft wurden.

Olaf

Autor: Olaf G. (loeterich)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

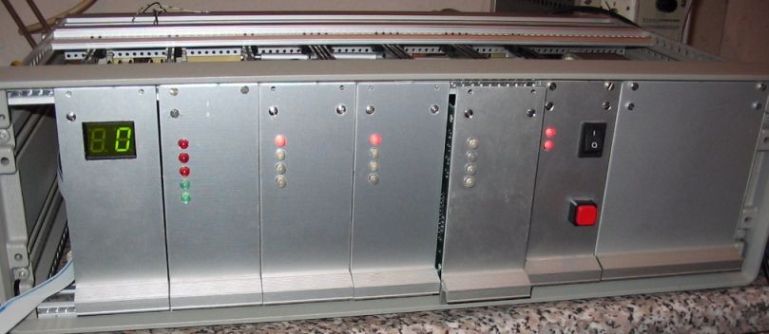

hier noch die 8A Version.
