Forum: Platinen kleine Frage Eagle betreffend


Autor: heinz (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Seid gegrüßt,

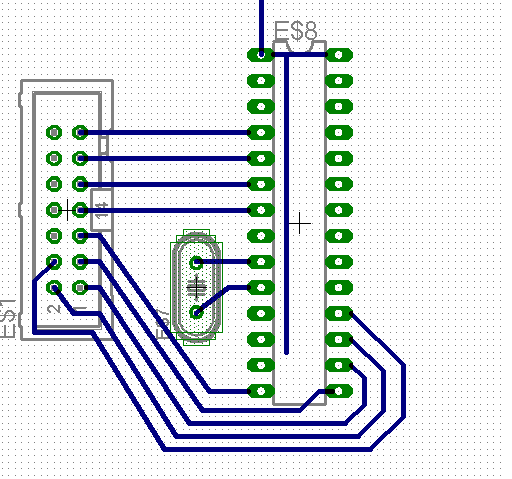

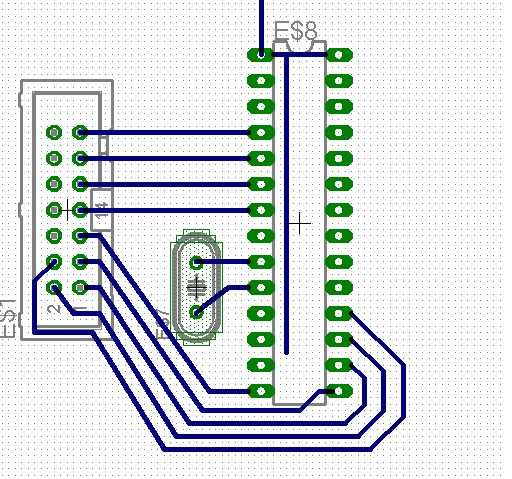

kann mir evtl. jemand sagen wie ich diese unschönen Zacken aus meinen
Linien entfernen kann ohne das Rastermaß zu verändern mit dem ich
zeichne????

Autor: Pete K. (pete77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuche mal eine andere Zoom-Einstellung. Oder Ausdruck auf Papier.

Ich denke nicht, dass der Versatz in den Leiterbahnen dann noch sichtbar
ist.

Autor: Michael Wittmann (miwitt001)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du musst die Leiterbahnen im 45 Grad Winkel verlegen. Wenn der Abstand
zwischen dem Stecker links und dem Chip rechts dazu zu gering ist,
einfach ein Stück senkrecht gehen.


mfg

Autor: heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
löl hab grad gemerkt dass man ja nur einmal rechtsklicken muss un er
macht das automatisch!!!!

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn die diagonalen Linien gezackelt aussehen, ist das nicht tragisch,
das liegt nur an der Darstellung und dem (nicht vorhandenen)
Anti-Aliasing.

Wenn du die Sache später hochauflösend ausdruckst (über 300 DPI) oder
gleich mit Vektoren arbeitest (GL), stört das nicht mehr.

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um die Linien und Bauteile auf dein Raster zu setzen, kannst du die
CTRL-Taste gedrückt halten, wenn das Bauteil/die Leiterbahn zum
Verschieben angewählt wird.

Steht übrigens alles in der Hilfe. ;)

Autor: heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
^^jo, dankeschön für die Antworten!!!!!!!!!!!!
