Hallo,

Habe mich hier mal eben etwas durch Schutzmaßnahmen beim Schalten von
induktive Lasten (Belichter) gelesen und folgende Erkentnisse gewonnen:

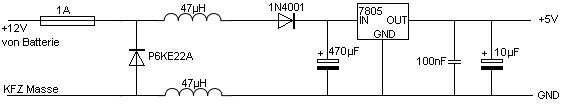

- "gute" Versorgung, würde ich lt. Schaltung im Anhang machen,
allerdings
  mit Trafo, Gleichrichter und Siebelko davor (nix Kfz), ohne die
P6KE...
- Snubber am Relaiskontakt 10k,100nF
- Resetbeschaltung 10k, 47nF
- Schirmung des Metallgehäuses.
    Dazu noch eine Frage:
     - Gehäuse mit Masse verbinden?
     - Gehäuse mit Schutzleiter verbinden?
     - beides?
    Habe mehrere Varianten im Inet gefunden, daher die Frage.

Bin über weitere Anregungen und Kritiken dankbar!

Autor: wissenwill (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sorry wenn ich den Beitrag nochmal hochschiebe, aber ich wäre froh, wenn
mir doch jemand eine kurze Antwort gibt!

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>- Snubber am Relaiskontakt 10k,100nF


Bisschen hochohmig das ganze !

> - Gehäuse mit Schutzleiter verbinden?
Wenn das Teil leiten ist und du Netzspannung drin hast und die nicht
doppelt oder Verstaerkt isoliert ist JA


> - Gehäuse mit Masse verbinden?

Kann man machen, kann man aber auch ueber eine C HF-maessig anbinden.


Als Drossel wuerde ich dir eine Stromkompensierte Ausfuehrung empfehlen
und noch einen Varistor davor.


Mehr kann man im Allgemeinen erstmal nicht dazu sagen.
Mal erstmal einen kompletten Plan auf.

Gruss Helmi

Autor: wissenwill (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Snubber - Werte habe ich von hier:
http://www.dse-faq.elektronik-kompendium.de/dse-fa...
(speziell für die das Schalten von Leuchtstofflampen).

Keine Netzspannung drin. Trotzdem mit PE verbinden?

Gehäuse mit C HF-mässig an Masse: Warum? Welche Kapazität? Wann macht
man es wie?
Bei einem geschirmten Kabel verbindet man doch auch einfach den Schirm
mit Masse, oder?

Einen kompletten Plan gibts nicht. Ich wollte nur ein paar allgmeine
Infos ergattern, was man beachten muss, wenn man einen µC in der
Umgebung von Netzspannung betreibt, bzw. Netzspannung schaltet.
Über Sicherheitsmaßnahmen weiß ich bescheid, mir gehts mehr um
Störungsunterdrückung und so.

Ach ja, noch was: Warum sieht man öfters, dass der Schutzleiter um einen
Metallring gedreht ist?

Danke

Autor: Helmut Lenzen (helmi1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Die Snubber - Werte habe ich von hier:
>http://www.dse-faq.elektronik-kompendium.de/dse-fa...
>(speziell für die das Schalten von Leuchtstofflampen).

Bei 10KOhm ist das ganze Sinnlos. Wie die an die Werte kommen weiss ich
auch nicht.

>Keine Netzspannung drin. Trotzdem mit PE verbinden?

Am besten grossflächig mit PE verbinden. Über ein dünnes Drähtchen
funktioniert nicht.

>Ach ja, noch was: Warum sieht man öfters, dass der Schutzleiter um einen
>Metallring gedreht ist?

Das ist ein Ferritkern und dient zur EMV unterdrückung b.z.w das das
Netzkabel nicht als Antenne wirkt.

>Gehäuse mit C HF-mässig an Masse: Warum? Welche Kapazität?

Kapazität eine nF. Damit das Gehäuse als Abschirmung wirkt.

Autor: wissenwill (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also am Besten PE um Ferritkern gewickelt und ans Gehäuse, Masse über
1nF an das Gehäuse.

Danke
