Hallo Leute,

Ich stelle gerade einen Nutzen für den Platinenhersteller (bilex)
zusammen.
Darauf habe ich noch etwa 35x35mm² Platz, wer also so ne "große" Platine
mit fertigen lassen will, einfach mal melden..

Gruß

Autor: Waltraut (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie teuer soll es denn werden ? Wieviel Lagen ? Ich bräuchte noch 1-2
kleine Adapter (IC => PAD).


Grüße.

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bilex kann nur zwei Lagen.

Da ich den Platz eh bezahlen muss, höchstens Porto für das Briefchen von
mir zudir...

Autor: Michael H* (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie baust du fremd-daten bei dir ein? oder macht das bilex? konnte bei
denen nix finden.
schickst du eagle files?

Autor: Matthias Lipinsky (lippy)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja. Ich nehme die brd_-Dateien und kopiere sie in eine neue brd-Datei.
Diese sende ich dann zum Hersteller.

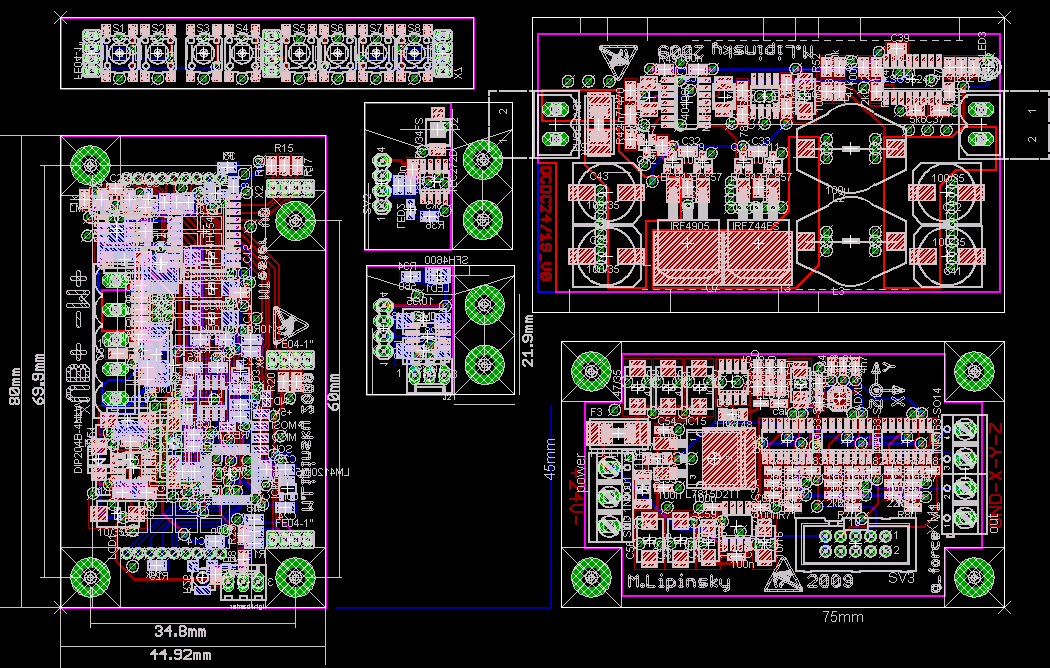

Im Anhang der noch freie Platz. Die vier kleinen weißen Kreuze sind
genau 160x100mm². Der blaue recheckig Winkel ist der freie Platz mit
etwa 35x35mm²

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hätte eventuell was, aber es wäre kein Eagle, ich könnte dir also
nur Gerber+Excellon liefern.  Ich fürchte, damit wirst du dich nicht
rumschlagen wollen, oder?

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ich fürchte, damit wirst du dich nicht rumschlagen wollen, oder?

Einmal reicht ;-)

Autor: Rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mich würde es Interesieren wie du die brd. Datei Kopierst und in ein
anderes brd. einfügst. Ich hab das schon so oft versucht hab es aber
nicht hinbekommen. Wie macht man das?

Autor: Thommi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

du aktivierst alle Layer, ziehst den Auswahlrahmen drum und gehst auf
"Cut".
Dann öffnest das neue Board und drückst auf "Paste". Wirst dir aber ein
komplett neues Board "zusammenkopieren" müssen da er sonst mit
inkontinenz (lol) oder so ;-) meckert.

Autor: Rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich ein neues Board öffne und will das Kopierte einfügen, sagt er
mir das der speicher leer ist.

Autor: Stephan Watterott (Firma: Watterott electronic) (welectronic) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du darfst Eagle nicht zweimal öffnen, sondern mußt im selben
Board-Editor ein neues Board anlegen.

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wenn ich ein neues Board öffne und will das Kopierte einfügen, sagt er
>mir das der speicher leer ist.

>du aktivierst alle Layer, ziehst den Auswahlrahmen drum und gehst auf
>"Cut".
>Dann öffnest

Nach "CUT" noch oben auf die Ampel drücken!


Und wie schon gesagt, alles in derselben eagle-Instanz machen.

Autor: Rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat gut geklapt, danke;-)....wieder was dazugelernt!!

Autor: Thommi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Lippi:

wenn du mal wieder in deiner Heimatstadt bist kannste dich ja mal wieder
bei mir blicken lassen auf ein Bierchen. Meine Eigenbau CNC Fräse tut
mittlerweile hervorragende Dienste !

Gruß

Thommi

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Thommi :

Bist du das Buch?

Autor: Thommi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja ! Genau das !

Autor: Matthias Lipinsky (lippy)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ausgrab

Hallo Leute,

ich habe mal wieder Platz übrig auf einem Nutzen.

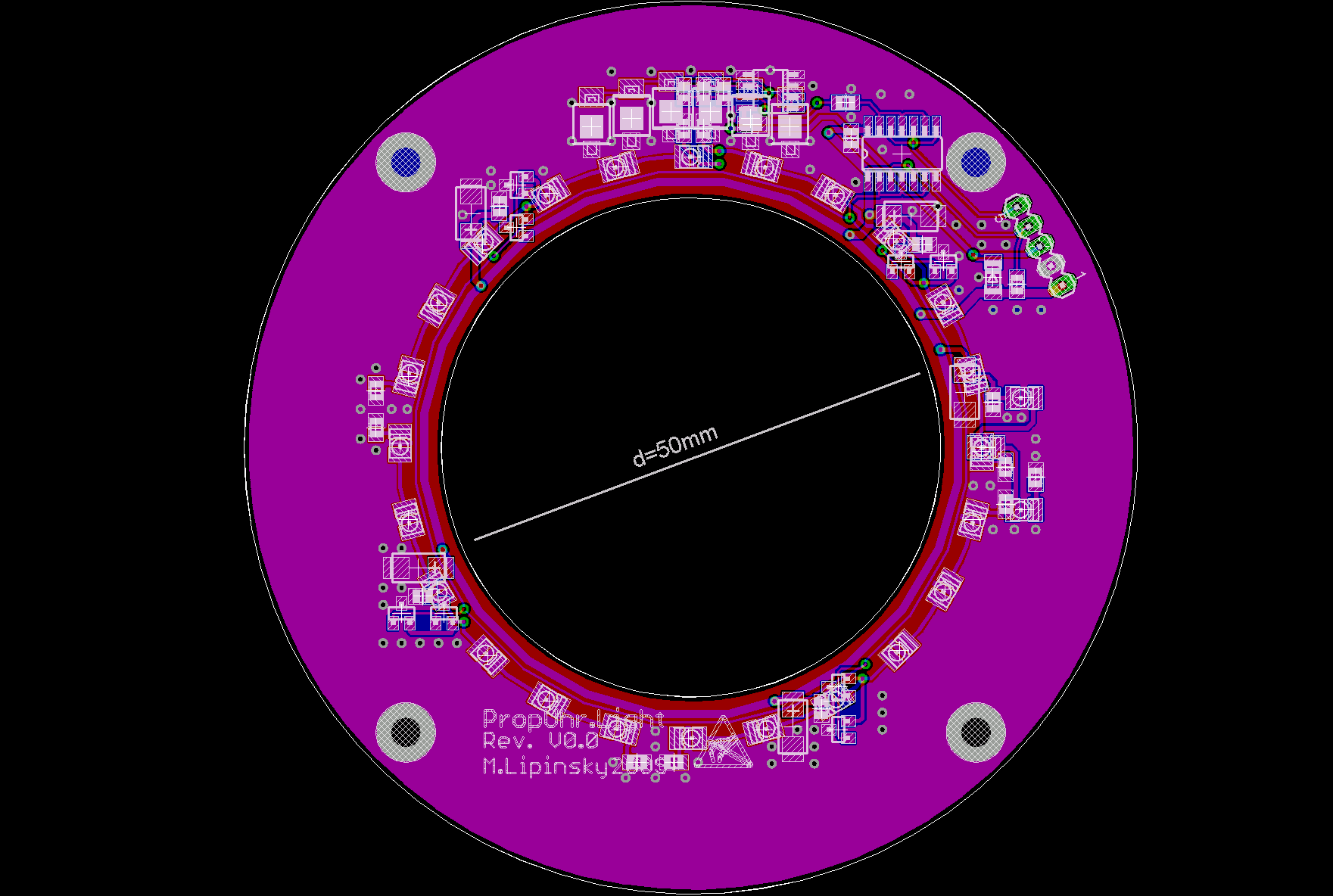

Im Anhang ist das zu erkennen.
Der Durchmesser sollte kleiner 50mm sein.


Die Platinen werden folgendermaßen beautragt:
- 2Lagen durchkontaktiert,
- Zehn Arbeitstage,
- Chemisch vergoldet,
- FR4 1,55mm
- Kupferdicke 35µm
- Lötstopplack blau,
- Kein Positionsdruck

Autor: Arno H. (arno_h)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie viele lässt du fertigen?

Arno

Autor: Matthias Lipinsky (lippy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Stück.

Autor: Arno H. (arno_h)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade, bei 5+ hätte ich was passendes gehabt.

Arno

Autor: Alex H. (hoal) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias,

Falls der Platz noch frei ist, würde ich gerne mein Platinchen aus
Beitrag "Layout Schaltregler Stromquelle" fertigen lassen. Allerdings
in einer aktuelleren Version.

Du bräuchtest du .brd-Datei, oder?

Antwort schreiben
