Forum: Markt [V]: GBDSO Gameboy DSO Bauteilesatz


Autor: Christian S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich gebe einen Bauteilesatz für ein GBDSO zum Selbstkostenpreis (etwa 50
Euro) ab. Es fehlt lediglich die Leiterplatte, weswegen der Aufbau jetzt
gescheitert ist. Die Strukturen sind einfach zu fein, ich habs nicht
hinbekommen die Platine herzustellen.

Falls jemand noch eine Bezugsquelle für die Leiterplatte für einen
vernünftigen Preis kennt (ich habe keine Gerberdaten etc., nur ein PDF
mit dem Layout) wäre ich auch daran interessiert. Die Platine ist nur
recht klein und sollte von daher nicht sooo teuer sein, aber die
winzigen Bohrungen für die Vias krieg ich nicht hin ohne alles
wegzufetzen.

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie groß ist die Platine?

Autor: Christian S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
63 x 54 mm²

etwa 130 Vias. 2-seitig.

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man könnte eine Art Sammelbestellung machen.
und dann sowas hier beanspruchen:
http://www.haka-lp.de/html/zwillingsangebot.html

Auf einer EuroPLatine würde das Layout 3x draufpassen, dann kostet so
eine Platine etwa 8 Euro.. es wär sogar noch Platz für die ein oder
andere kleine Platine..

Autor: Christian S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke in meinem Fall wirds dran scheitern dass ich wie gesagt keine
Gerberdaten oder ähnliches habe. Nur ein pdf mit TOP und BOT. Kein
Bohrplan, nix sonst. Glaub eher nicht dass da jemand was machen kann
dass dann auch noch die Bohrungen und Vias da sind und durchkontaktiert.
Selbst reinlöten macht sehr viel Arbeit und ist dann zu hoch, weil ich
dann die SMD Bauteile kaum noch drauf kriege unter denen Vias liegen.

Mir könnte wohl nur wer helfen der die Platinen noch leer hat, oder mehr
Daten als ich oder einfach Elektor indem sie nochmal Platinen anbieten,
was sie aber im Momnet nicht tun und ich denke das werden sie auch nicht
mehr weil das Projekt ja mittlerweile doch sehr überholt und veraltet
ist.

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Neu routen :)

Autor: Christian S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die 7 Euro wären natürlich schon sehr verlockend, aber das wird nicht
funktionieren.

Neu routen? Hmm... dann versuch ich doch mal lieber meine bereits
geätzte doch zum laufen zu bringen. Erstmal 130 Vias einlöten an Augen
die es größtenteils beim Bohren weggerissen hat, alle Leiterbahnen auf
Schlüsse vermessen und alle Leiterbahnen und gelöteten Vias auf
Durchgang, das kann was werden. Hab vorhin mal so 10 Stück gelötet, das
hat schon ewig gedauert. Vielleicht leg ich das Teil man auf den Tisch
und immer wenns mir grad danach ist löte ich ein paar Vias :-)

Autor: David P. (chavotronic)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nur Geduld, kriegst du schon irgendwie hin!
Viel Erfolg

Autor: Bernd T. (bastelmensch)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Christian,

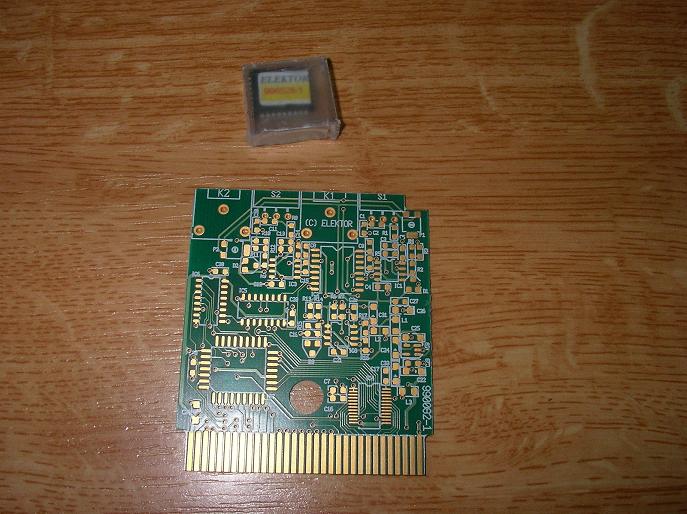

meinst Du zufällig die Platine im Anhang?

Habe ich damals bei erscheinen gekauft, aber hatte nie die Muse die
Bauteile zusammenzusuchen.

Das Original-Prom dazu habe ich auch. (wie auf dem Bild zu sehen)

Da ich keinen Game Boy mehr habe, wäre ich bereit die Platine und das
Prom abzugeben.

Kontakt am besten per PN.

Gruß Bernd
