Guten Morgen,

ich habe hier einen TCXO, der angeschlossen ist, aber nicht
funktioniert. Er ist von NDK, soll auf 10,6 MHz schwingen und tuts
nicht. Er hat 5 Pins, Plus (5V) und Masse sind angeschlossen, der
Ausgang führt aber kein Signal.

Was kann ich jetzt unternehmen, um den XO zu starten?
Kann ich am Ausgang mit einem TTL-Signal rechnen?

Grüsse

Robert

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ein paar Infos mehr können nicht schaden. Typenbezeichnung?

Woher weißt du wo GND und Vcc sind?

Woher weißt du die 5V?

Autor: R. Freitag (rfr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe den Oszillator ausgelötet und die Schaltung wurde durchgehend
mit 5 V betrieben. Hieraus resultieren auch die Belegung der
Versorgungspins.  Beim Rest bin ich mir nicht sicher. Die unsprüngliche
Schaltung liess keine Rückschlüsse zu, da das innder Mitte des
Miltilayers verschwand.

Die eigentliche Idee war, durch gezieltes richtiges Anschliessen der
Versorgungsspannungen den Ausgang durch seine Taktsignale zu
identifizieren.

Ich versuche heute abend mal, die Typennummer oder ein Foto hier
anzuhängen. ich bin momentan in der Company.

Gruss Robert

Autor: R. Freitag (rfr)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

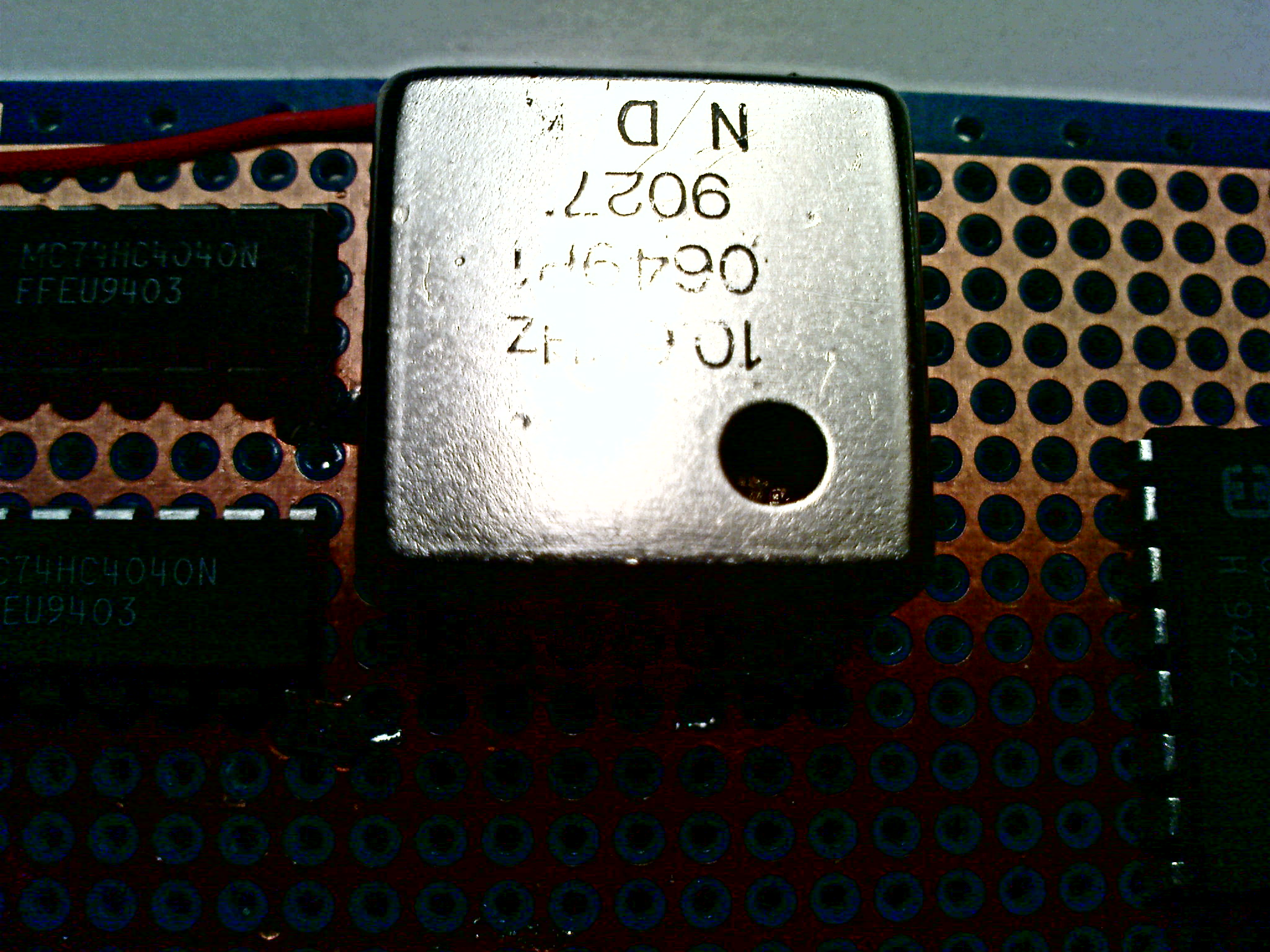

So. Hier das versprochene Bild.

Grüsse.

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

vielleicht findest du hier: http://www.anglia.com/ndk/datasheets.asp
etwas
