Forum: Mikrocontroller und Digitale Elektronik LCD - Kontrast bei Temperaturänderung


Autor: Manfred Schön (mandinice)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen

Muss einige ältere Geräte von mir mit einem LC-Display nachrüsten.
Zum Glück habe ich genug freie uC-Pin's auf einem Pfostenstecker um das
Display anzusteuern. :-)

Habe aber leider keinen Platz den Trimmer für die Spannung zur
Kontrasteinstellung unterzubringen. :-(

Wenn ich diese Spannung nun mit einem Spannungsteiler auf einen fixen
Wert für optimalen Kontrast bei Raumtemperatur einstelle.
In welchen Temperaturbereich kann ich mit brauchbarem Kontrast rechnen ?
Hat da jemand Erfahrung damit ?

Vielen Dank für Eure Hilfe.

hmg
Mandi

Autor: Manfred Schön (mandinice)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen nochmals

Es handelt sich um ein einfaches kleines 2*16 Zeichen Display.

hmg
Mandi

Autor: Tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mach das doch per PWM von Controller aus.
Dann kann der Benutzer das selbst einstellen.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es hängt vom Display ab, wie stark temperaturabhängig es ist, bzw. wie
viel Abweichung vom idealen Kontrast man tolerieren möchte.

Bei einem Durchschnittlichen Displays erkennt man ab etwa +/-10°C
Abweichung eine Veränderung im Kontrast. Bei vielen Displays sind Werte
für 0°C, 25° und 50° oder so angegeben.

Ganz, ganz grob kann man von etwa -0,1% Spannungsänderung pro °C
Temperaturänderung ausgehen.

Autor: spess53 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi

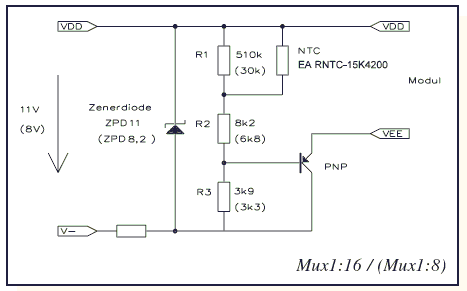

Aus (älteren) Datenblätter von Electronic Assemembly (lcd-module.de)
stammt diese Temperaturkompensation.

MfG Spes

Autor: Marcellino (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Warum nimmst Du nicht ein DOGM. Da ist die Kontrastkorrektur schon
integriert.

Viele Grüße
