Ich benötige Anfängerhilfe für LTSpice.

Ich möchte einen Operationsverstärker ohne Gegenkopplung simulieren.
(Tl082 siehe Anhang)
Ich habe dieses Bauelement bereits in meine Bibliothek korrekt
aufgenommen.

Nun möchte ich eine Schaltung bauen die mir die ermittlung der
Übertragungskennline des OP erlaubt.

Wie sieht eine solche Schaltung in LTspice aus damit ich korrekte Werte
erhalte?

Die positive u. negative Versorgungsspannung liegt bei +15V bzw -15V.

Autor: Christian (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier der zweite Teil des Anhangs für den TL082

Autor: HildeK (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Zeichne einen Verstärkerstromlauf mit dem OPA. Wenn du ihn tatsächlich
korrekt in die Bibliothek aufgenommen hast, dann kannst du ihn auch
auswählen.

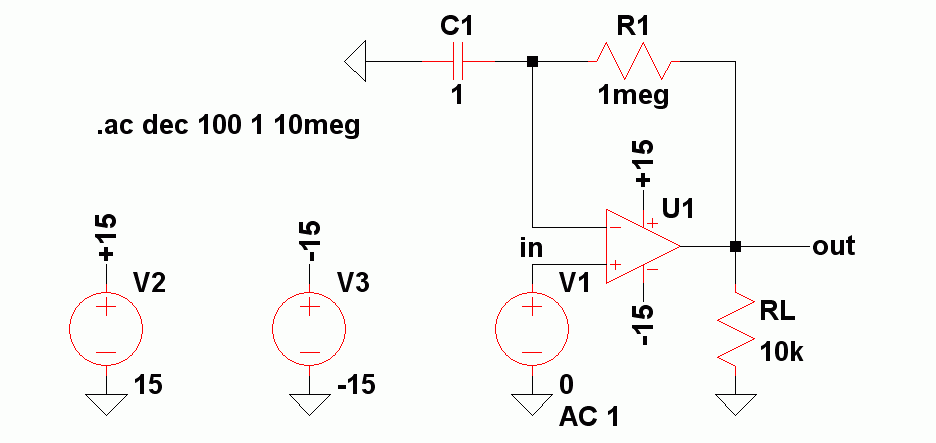

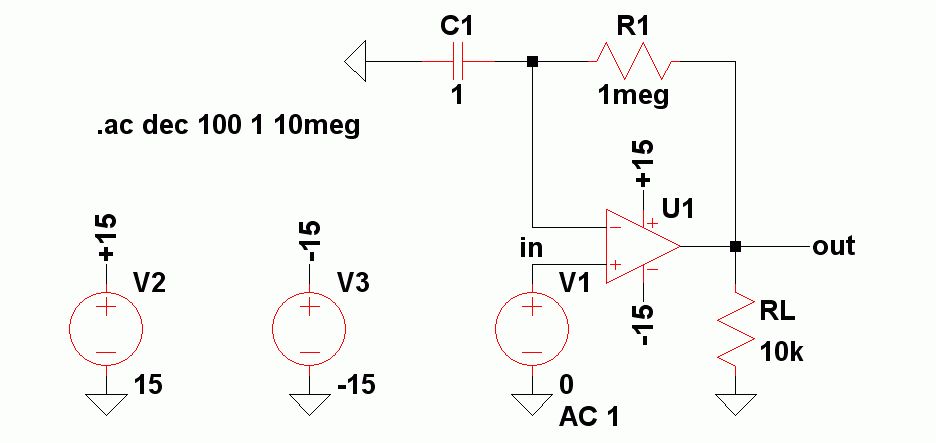

Sollte etwa so aussehen, wie im Anhang.

Setze für die Eingangsquelle die Parameter Advanced/Functions:none,
trage im gleichen Fenster unter 'Small Signal AC Analyse' für die
AC-Amplitude 1 ein.
Starte die Simulation, wähle 'AC-Analyse' und gebe die verlangten
Parameter ein (z.B. für Anzahl der Punkte: 10).
Wähle mit dem Probe den Ausgang.

Autor: Helmut (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

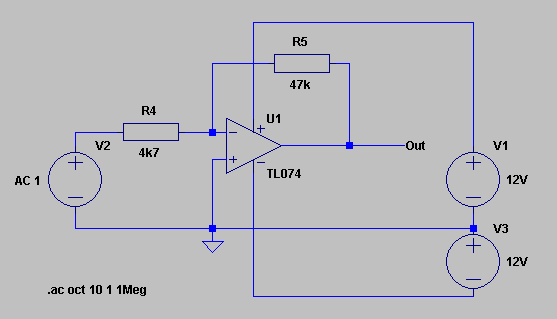

So könnte deine Testschaltung aussehen.

Autor: Helmut (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

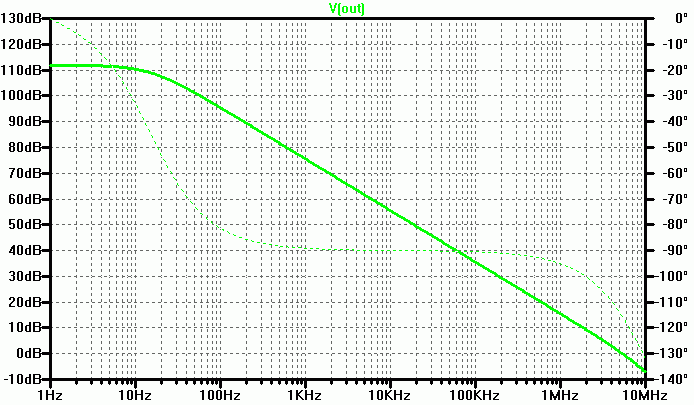

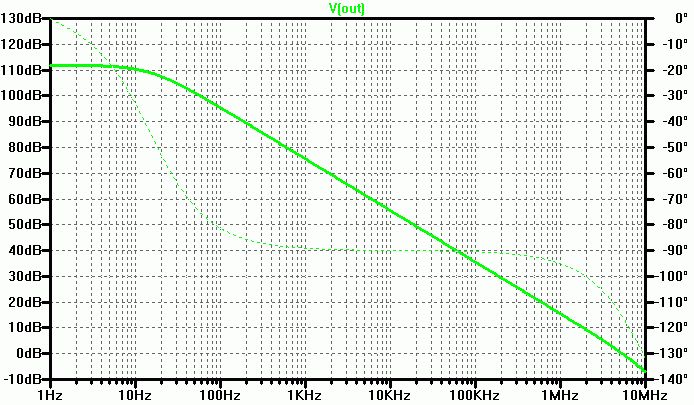

Das Ergebnis sieht dann so aus.

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn es mir um diese trivialen Schaltungen ginge, hätte ich nicht
gefragt. Da wird schließlich nichts anderes rauskommen als die ideale
übertragungsfunktion.

Ich meine natürlich eine Schaltung, um den OP unter realen Bedingungen
zu simulieren!

Autor: Hartmut Kraus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian schrieb:
> Wenn es mir um diese trivialen Schaltungen ginge, hätte ich nicht
> gefragt. Da wird schließlich nichts anderes rauskommen als die ideale
> übertragungsfunktion.

Ich glaube, das haben Simulationen so an sich. <:-)

> Ich meine natürlich eine Schaltung, um den OP unter realen Bedingungen
> zu simulieren!

Und die wären?

Autor: Helmut (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wiseo hast du dann geschrieben:
"Ich möchte einen Operationsverstärker ohne Gegenkopplung simulieren".
Man sollte schon wissen was man will, sonst wird das nichts.

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ich meine natürlich eine Schaltung, um den OP unter realen Bedingungen
> zu simulieren!
Passt nicht zu:
>Ich möchte einen Operationsverstärker ohne Gegenkopplung simulieren

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bin der ursprüngliche Beitragsersteller.
Im weiteren hat sich jemand für mich ausgegeben u. unter Christian
gepostet.
Ich habe diesen Beitrag gemeldet.

Ich werde mir mal gleich nen Account erstellen.

ICH HABE NACH DIESER TRIVIALEN SCHALTUNG GEFRAGT!

Vielen Dank für die Hilfe.

Anhand meiner Emailadresse dürfte leicht herauszufinden sein das ich der
ursprüngliche Poster bin.

Autor: Christian Schmidt (christian1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So jetzt mit geschütztem Account.

Danke Helmut u. HildeK.

Sowas, postet unter meinem Namen Neunmalklug. Mein erster Beitrag in
diesem Forum u. schon einer der alles kaputt macht.

Antwort schreiben
