Hallo,

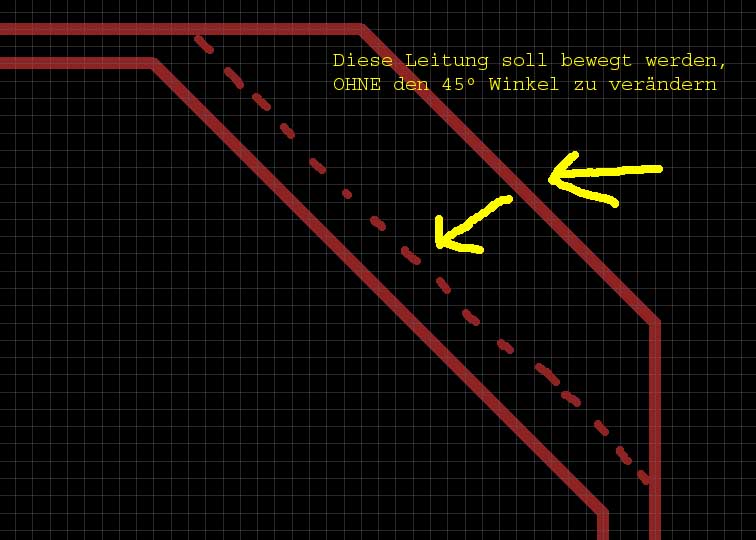

vor allem bei der Optimierung einer Entflechtung ist es immer wieder
wichtig, Leitungen im Board zu bewegen - OHNE den Winkel zu ändern.
Wenn man die Leitung an einer Seite Packt geht das aber nicht - vor
allem bei Szenarien wie im Anhang.

Hat jemand eine Anregung für mich?

Gruß,
Poolspieler

Autor: Karsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In Eagle 5.0 funktioniert das glaube ich. Aber in älteren Versionen
nicht. Da hilft nur Augenmass. (45° erkennt man daran, dass es nur sehr
kleine "Stufen" gibt...)

Eagle ist halt nicht das Non-Plus-Ultra...

Autor: Andreas N. (poolspieler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achso, habe ich vergessen.
Ich besitze die Version 5.6.0.
Das Non-Plus-Ultra ist es wirklich nicht. Weil dieses Feature z.B. in
TARGET vorhanden ist und sehr gut funktioniert.
Dafür hat Eagle ein paar andere unschlagbare Vorteile. Z. B. die
Stabilität!
Eagle scheint auch weiter verbreitet zu sein als Target.
Vor allem die LP-Hersteller wollen wohl lieber Eagle als Target bei
Multilayerprojekten. Deshalb habe ich es mir gekauft...

Gruß,
Poolspieler

Autor: Kevin K. (nemon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das machst du in 2 schritten: den knick oben links ziehst du x
gitterpunkte nach rechts und den knick unten links x gitterpunkte nach
oben

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> das machst du in 2 schritten: den knick oben links ziehst du x
> gitterpunkte nach rechts und den knick unten links x gitterpunkte nach
> oben

Das ist aber unproduktiv. Regelrecht frickelig.

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einfach die Leitung ungefähr mittig "anfassen" und auf die neue Position
schieben, und danach die Enden ggf. länger oder kürzer ziehen.

Autor: Andreas N. (poolspieler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael,
dann hat man aber immernoch das selbe Problem.
Oder gibt es beim länger oder kürzer ziehen einen Trick, dass der 45°
Winkel erhalten bleibt?

Gruß,
Poolspieler

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn die Leiterbahn an der richtigen Stelle ist habe ich persönlich kein
Problem, die Enden weiter in der gleichen Richtung zu ziehen.

Autor: Falk Brunner (falk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael L. (michaelx)

>Wenn die Leiterbahn an der richtigen Stelle ist habe ich persönlich kein
>Problem, die Enden weiter in der gleichen Richtung zu ziehen.

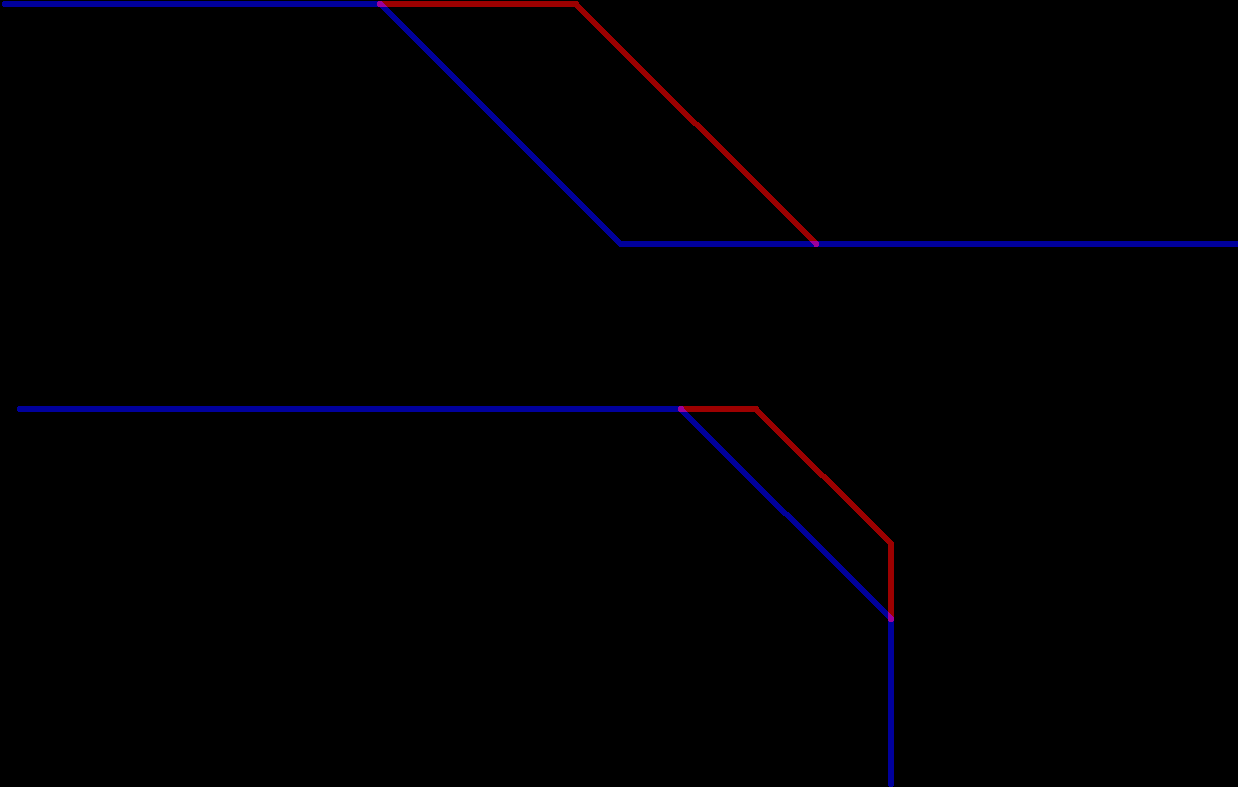

Darum gehts nicht. Bei deinem Fall bleibt die Länge konstant, weil
schlicht parallel verschoben wird und Anfang in die GLEICHE Richtung zur
Verschieberichtung weggehen. Siehe Anhang, oben. Das kann Egale seit
Ewigkeiten problemlos verschieben.

Das Problem ist ein Verschieben und gleichzeitiges Kürzen, unten im
Anhang. Das kann Eagle DIREKT nicht, wobei ich 5.x nicht nutze.

Workaround. Einfach die schräge Leitung nicht mit MOVE, sondern mit
SPLIT anclicken. Mit der rechten Maustaste den richtigen Verlegemodus
einschalten, dann kann man ganz einfach im bestehenden 45 Grad Winkel
die Leitung verschieben.

MFG
Falk

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SPLIT:

Und dann? Dann muss man noch beide entstehenden Zipfel zurechtzupfen,
muss also für eine Aufgabe das ganze dreimal anfassen. Schon schade,
dass es nicht mal einfach geht.

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Falk Brunner

In 5.x geht es auch nicht anders.

@Tom

Zumindest in einer Richtung funktioniert der Vorschlag von Falk ohne
"zurechtzupfen".


Außerdem bestände ja für jeden die Möglichkeit, einen
Verbesserungsvorschlag beim Hersteller einzureichen, wenn dieses Feature
so bedeutend und nützlich ist. Schon möglich, dass die eine oder andere
Idee aufgegriffen wird. ;-)

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Zumindest in einer Richtung funktioniert der Vorschlag von Falk ohne
> "zurechtzupfen".

Recht hast du ;-)
Ich hatte mit dem anderen Fall angefangen und war dann frustriert.


> Verbesserungsvorschlag

Naja, ohne jetzt in das Horn der Eaglehasser zu stoßen, aber die
Integration von nützlichen Features hält sich doch eher in Grenzen.

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Tom
Dazu kann ich nichts sagen, so intensiv nutze ich Eagle nicht. Ich habe
erst kürzlich auf 5.x gewechselt, aber die Änderungsliste nur kurz
überflogen.

Aus eigener Erfahrung heraus möchte ich aber behaupten, dass es gerade
auch im SW-Bereich am mangelnden Kontakt zwischen Hersteller und Kunden
liegt. Es ist weder sinnvoll, als Entwickler neue Funktionen herbei zu
theoretisieren, noch als Nutzer in bester Stammtischmanier unproduktiv
in der Welt herum zu meckern. (nicht du)

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael L. (michaelx)

>Aus eigener Erfahrung heraus möchte ich aber behaupten, dass es gerade
>auch im SW-Bereich am mangelnden Kontakt zwischen Hersteller und Kunden
>liegt.

Ja. Aber das ist nun mal schwierig. Ich will nciht wissen wievielle
Millionen Stunden in Meetings verballert werden, wo über virtuelle
Kundenwünsche und Bedürfnisse philosophiert wird . . .  :-o

MFG
Falk
