Hallo,
ich habe einige SAB1009 (DIP14) in meinen Schachteln gefunden.
Kann es sein, das es im ganzen Internet kein Datenblatt zu diesem Typ
gibt?!?

kann mir bitte jemand helfen?

Vielen Dank
Axelr.

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das scheint ein OpAmp mit Differenzausgängen zu sein. In meinem
Philips-Frequenzzähler aus den 80ern werden einige davon eingesetzt. Ein
Datenblatt scheint es in der Tat nicht zu geben.

Wenn Du einige davon loswerden willst, lass es mich wissen. Ein paar
Ersatzteile würde ich mir gerne auf Lager legen.


Gruß
Patrick

Autor: Peter R. (pnu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der SAB1009 ist ein Eingangsverstärker für Frequenzzähler, der wurde mal
vor Urzeiten als Restposten (Völkner?) angeboten. Ich selbst hab ihn
schon mal verwendet, ein Schaltbild der Anwendung hab ich, nur kann ich
im Moment nicht in den Keller gehen. Also, etwas Geduld.

Autor: Peter R. (pnu)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

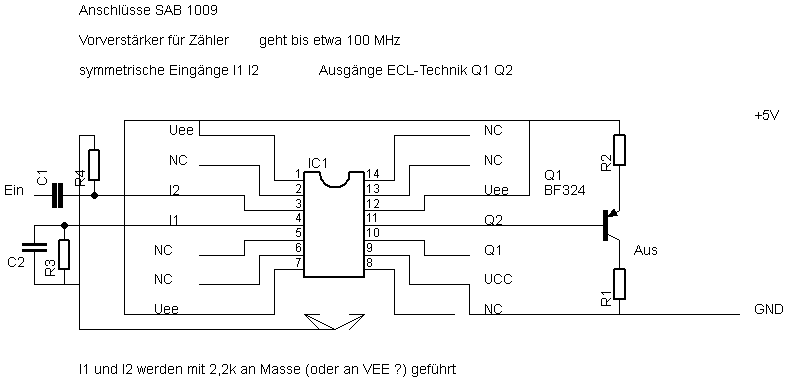

So, jetzt habe ich eine Skizze der Schaltung.

R2 ca.220 Ohm  R1 ca.680 Ohm

Autor: Wolfgang Horn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, Nostalgiker,

In UKW-Berichte, 3/86 beschreibt der Artikel "Frequenzzähler für den
Eigenbau" eine Eingangsstufe bis 800 MHz mit dem Begrenzerverstärker
SAB1009.

Ein Prescaler wie MC12022SA hat diese Verstärkung schon eingebaut.

Ciao
Wolfgang Horn

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>So, jetzt habe ich eine Skizze der Schaltung

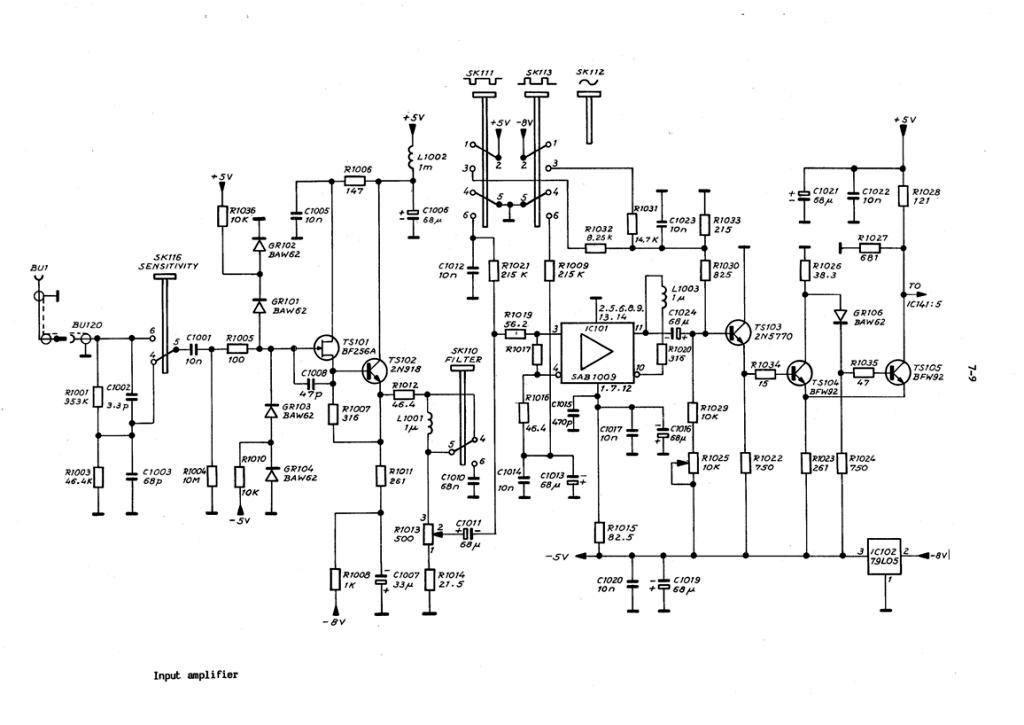

Hier ist das Servicemanual zum Philips PM6673. Genau für diese Kiste
brauche ich das Ersatzteil:
http://rs616dt.rapidshare.com/files/268169678/6567...

Auf Seite 7-9 ist die komplette Beschaltung für den VHF-Zweig
dargestellt, etwas weiter hinten kommen dann die UHF-Verstärker. Die
könnte man durchaus nachbauen, allerdings würde ich in einer
Neuentwicklung keine Bauteile einsetzen, die man nicht problemlos
nachkaufen kann.


Gruß
Patrick

Autor: Rudi D. (rulixa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter R. schrieb:
> So, jetzt habe ich eine Skizze der Schaltung.
>
> R2 ca.220 Ohm  R1 ca.680 Ohm

Danke vielmals. Ob ich den noch auftreiben kann?

Autor: Rudi D. (rulixa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick Schäfer schrieb:
>>So, jetzt habe ich eine Skizze der Schaltung
>
> Hier ist das Servicemanual zum Philips PM6673. Genau für diese Kiste
> brauche ich das Ersatzteil:
>
http://rs616dt.rapidshare.com/files/268169678/6567...
>
> Auf Seite 7-9 ist die komplette Beschaltung für den VHF-Zweig
> dargestellt, etwas weiter hinten kommen dann die UHF-Verstärker. Die
> könnte man durchaus nachbauen, allerdings würde ich in einer
> Neuentwicklung keine Bauteile einsetzen, die man nicht problemlos
> nachkaufen kann.
>
>
> Gruß
> Patrick
rapidshare schmeisst mich immer raus. Bin kein Premiumuser.
Schade anderer Uploadserver?

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rudi D. schrieb:

> rapidshare schmeisst mich immer raus. Bin kein Premiumuser.
> Schade anderer Uploadserver?

Mehrfach probieren, abends sind die Server schonmal überlastet.

Ich habe mir das Ding vor zwei Tagen selber dort gesaugt, nach Hinweis
von Google. Hochgeladen habe ich es nicht.


Gruß
Patrick

Autor: Rudi D. (rulixa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick S. schrieb:
> Rudi D. schrieb:
>
>> rapidshare schmeisst mich immer raus. Bin kein Premiumuser.
>> Schade anderer Uploadserver?
>
> Mehrfach probieren, abends sind die Server schonmal überlastet.
>
> Ich habe mir das Ding vor zwei Tagen selber dort gesaugt, nach Hinweis
> von Google. Hochgeladen habe ich es nicht.
>
>
> Gruß
> Patrick

Hat doch noch geklappt. Danke für den Tip.

Autor: Peter R. (pnu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>ob ich den noch auftreiben kann?
Hallo, Rudy D.

Bei mir liegen die SAB1009 nur noch herum, aber irgendwie klappt meine
email an Dich nicht.

Schick doch Deine Adresse per PN an mich, dann kriegst Du einen oder
zwei, gegen Porto.

Autor: Axel R. (axelr) Flattr this
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Vielen, vielen Dank für die rege Beteiligung ;)

ich sehe mal nach wieviele ich von den SAB1009 noch da habe. Evtl kann
ich aushelfen. Im Moment hatte ich nur ein, zwei Stück entdeckt.
Da sind aber sicher noch mehr. Ich schreibe dann auch gleich mal die
anderen Typen aus der Zeit mit auf. Vielleicht ist ja da das eine oder
andere mit dabei. RS_dowload hatte funktioniert...

Viele Grüße
Axelr.
