Forum: Mikrocontroller und Digitale Elektronik si-prog & rs232 - schaltplan


Autor: dingdong (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

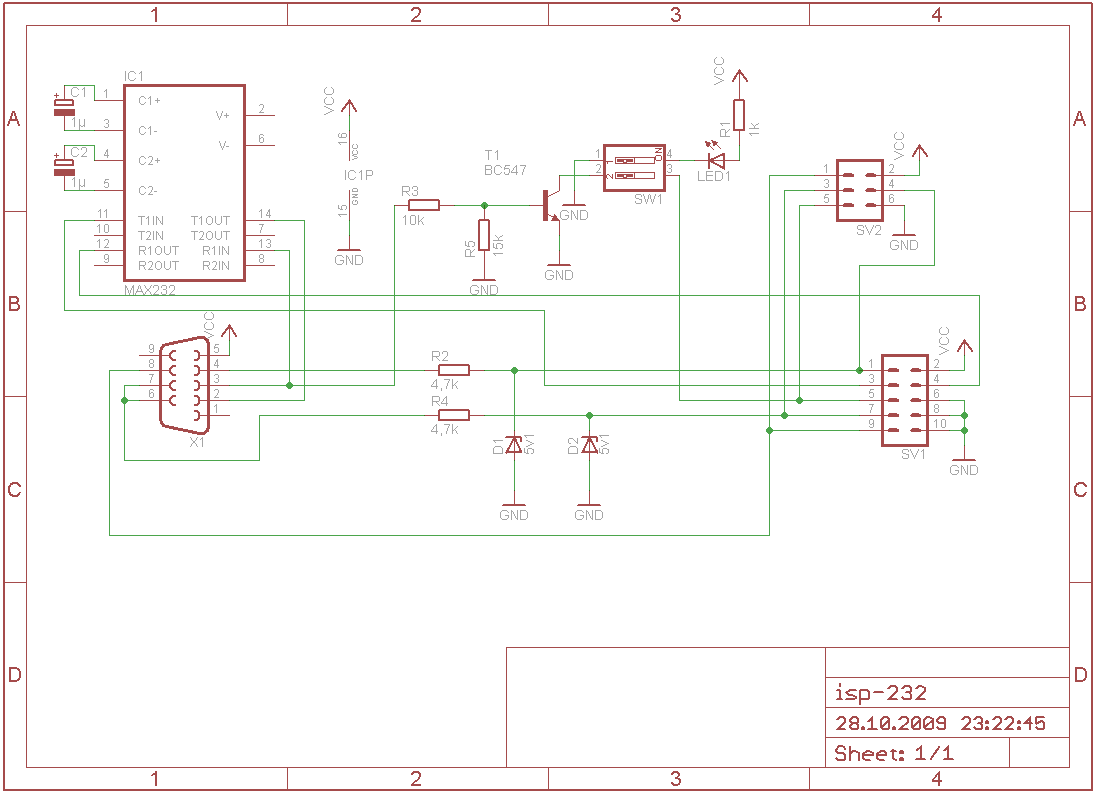

ich habe gestern meinen ersten schaltplan mit eagle erstellt und bin mir
nicht wirklich sicher, dass ich alles richtig gemacht habe. ich würde
mich sehr freuen, wenn mal jemand rübergucken könnte und seinen
kommentar dazu abgibt. danke.

Autor: holger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Am MAX fehlen zwei Kondensatoren an V+ und V-.
Dann Fehlt noch ein Abblockkondensator für den MAX von VCC nach GND.

Autor: holger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pin 5 der Sub-D Buchse muss an GND und nicht an VCC.

Autor: dingdong (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ok, danke schonmal

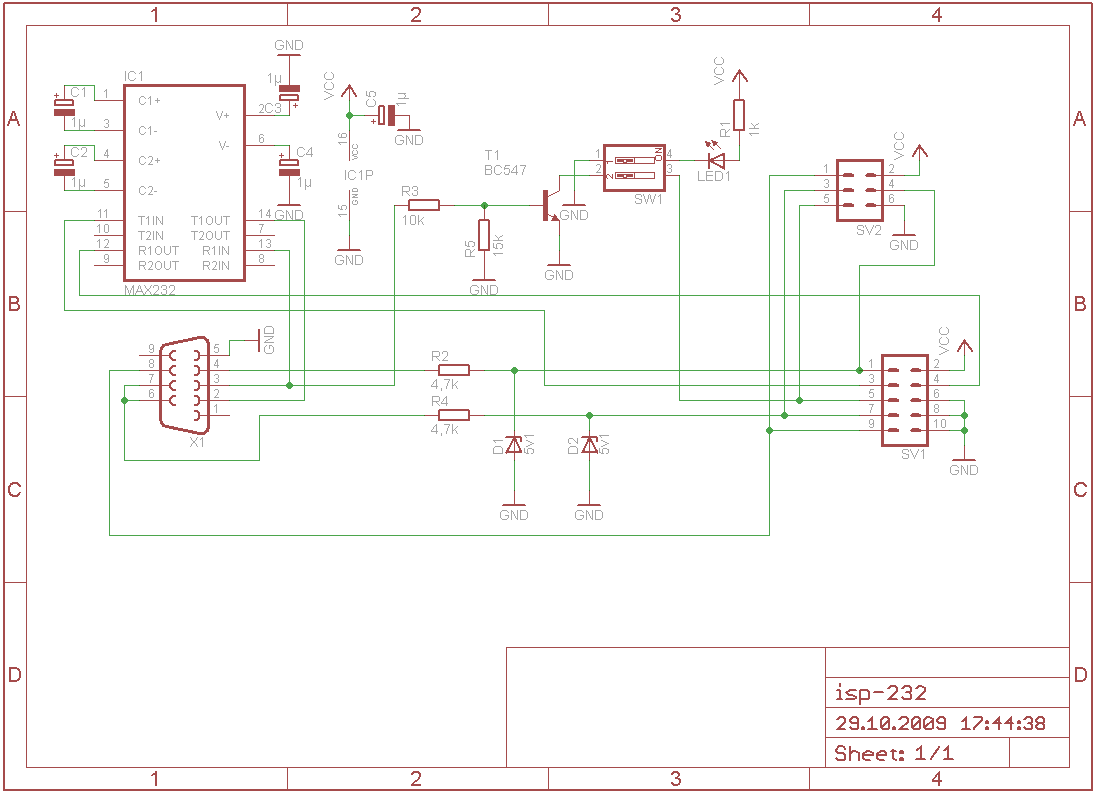

hab die verbesserungen ausgeführt.

wie kann man mit eagle eigentlich das gehäuse der Sub-D buchse mit GND
verbinden? (sollte es überhaupt damit verbunden werden?)

Autor: Jean (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
bei RS232 sollte das Gehäuse nit an den Ground angeschlossen werden.

Gruß

Autor: dingdong (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
C4 ist natürlich falschrum...
