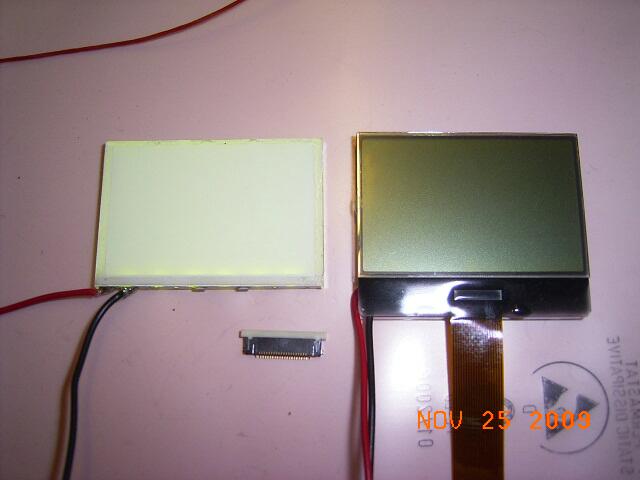

Dim./ tech.-Daten: 48 x 40 x 5 mm. In der Lieferung enthalten ist ein
sog. ZIF Sockel 20 pol. bottom contact. Hersteller IRISO. Serie 9686.
Präzise Part Nr. IMSA-9686S-20Y903. Show area 44.0 x 27.0 mm. Controller
NT7502. LCD background color yellow/green, V-Spannung 3.0V.
Manuf / Typ: TIANMA Microelectronics / TM10064BG

Habe einige dieser Grafik Displays. Leider habe ich keine weiteren
tech.-Daten, als die oben angegebenen. Wer hat Lust und Zeit, das
Display zum laufen zu bringen. Wäre gerne bereit 10Stck der Displays,
sozusagen als Lohn für die Arbeit zur verfügung zu stellen.
Horst Kampa

Autor: Daniel P. (microcontroller)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit was willst du sie ansteuern(µc, PC, etc.)?
Ich glaube du hast dich geirrt. Ein 20-poliger ZIF-Sockel... mmh, mmh...
gibt's nicht. Mehr Info's hier: http://www.at-mix.de/zif_sockel.htm

Autor: Markus ---- (mrmccrash)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Soo schwierig sollte es nicht werden. Lediglich das noch fehlende Pinout
könnte ein Hindernis werden.

Der Controller ist hier dokumentiert:
http://www.gaw.ru/pdf/lcd/Chips/NT7502v1_0.pdf

_.-=: MFG :=-._
