Forum: Mikrocontroller und Digitale Elektronik SPI Farbdisplay 320*240 + Touch


Autor: Blitz Lampe (blitzlampe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

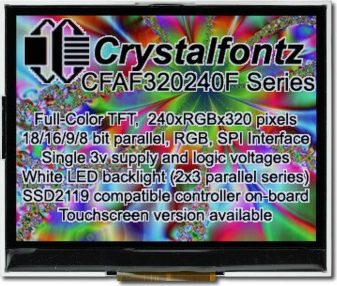

bin gerade auf ein recht interessantes Display gestoßen. Es handelt sich
um ein 320*240 Farb (262k Colors) TFT Display. Die Bildgröße ist ~ 70mm
* 52mm.
Das Ganze gibt es mit und ohne Touchfolie. Der Preis ist in Deutschland
für die Touchversion 53€ und in China hab ich es für 45 gesehen jedoch
schon auf einer Anschlußplatine montiert das Display aus Deutschland
benötigt noch ein Adapter für das Flachbandkabel ca 15€.

Datenblatt: http://www.lc-design.de/shop/de/specs/TFT/CFAF320240FT.pdf

Hier der Shop vom Chinesen: http://stores.ebay.com/Ego-China-Electronics
einfach nach : "3.5" TFT LCD Module Display + Touch Panel + PCB adapter"
suchen


Auf den ersten Blick würde ich sagen das man es mit einem AVR ansteuern
kann SPI-Modus.

Kennt zufällig jemand das Display und kann mir was zur Bildqualität
sagen?

Autor: F. Reiche (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie muss ich das mit dem Timing verstehen?
Der Pixeltakt muss immer anliegen aber was ist mit Hsync und Vsync
können diese abgeschalten werden, wenn ein Bild im Ram des Controller
ist?

Wie sieht es eigentlich mit Einfuhrzoll aus?

MFG
Frank

Autor: Helmut L. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

beschäftige mich auch gerade damit.
Zur Info, das Display gibt's auch bei http://www.lcd-store.de zu kaufen.
Dort kann man auch einen Muster Source-Code-downloaden. Allerdings werde
ich nicht so richtig schlau wie das im SPI-Modus anzusteuern wäre.

Gruß
Helmut

Autor: Blitz Lampe (blitzlampe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bin nicht so der C Mensch und hab mir auch nicht alles vom Code
angeschaut aber als erstes wird erstmal jede Menge Init Zeug zum Display
geschoben.

Dann wird das Display bzw. der Ram an die Startadresse gesetzt und
Bilder von einer SD Card auf das Display geschaufelt bei LCD Test wird
das Display wie ein Regenbogen aussehen - denk ich mal

Jedoch ist die Ansteuerung des Display hier nicht per SPI sondern
parallel gelöst wurden. das SPI ist für die SD Card da.


Kann mir einer Sagen wo hier das Timing erzeugt wird für Pixeltakt und
H-sync und V-sync?

Eine Ansteuerung per SPI würde ich aber vorziehen schon allein wegen dem
ganzen Drähten.

Autor: Hans B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf http://www.crystalfontz.com/product/CFAF320240F-T-TS.html ist
jeweils ein Beispiel für die Ansteuerung mit SPI oder im 8bit mode.

Eine Frage hätt ich jedoch auch, wie bekommt man besten Schrift ins
Display es besitzt kein Zeichensatz?

Autor: Roger Presi (presi007)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich wurde auch gern wiessen,wie man besten Schrift ins Display
bekommt.Display hat kein Speicher und kein Zeichensatz.

Roger

Autor: P. S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Selbst malen? Ein Pixelfont ist ja nun kein Hexenwerk...

Autor: Jean Player (fubu1000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Blitz Lampe schrieb:
> Kann mir einer Sagen wo hier das Timing erzeugt wird für Pixeltakt und
> H-sync und V-sync?
Wird nur im RGB-Mode benötigt.

Hans B. schrieb:
> Eine Frage hätt ich jedoch auch, wie bekommt man besten Schrift ins
> Display es besitzt kein Zeichensatz?
Tja den musste natürlich selber entwickeln.
Suche mal nach dem Mini-Lcd Post hier im Forum, da habe ich und ein paar
Andere Fonts geposetet.

Gruß

Autor: Blitz Lampe (blitzlampe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab mich mal auch bissel schlau gemacht wie sowas funzt.

Es ist eigentlich einfach die Daten auf das Display zu bekommen. Als
erstes muss man sich die einzelnen Zeichen als Bytecode in den Speicher
legen

Bin         Hex

00000000    00
000xx000    18
00x000x0    22
00x000x0    22
00x000x0    22
000xx000    18

Hier z.B. mal ein O das x steht für eine 1

Jetzt muss man nur seinen String in die einzelnen Buchstaben zerpflücken
und den entsprechenden Bytecode an den Display Ram schicken.

Wie gesagt eigentlich einfach aber es hängt bei mir noch bissel an der
Umsetzung :-)

Autor: MagIO (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe eins von den kleineren Crystalfontz-Displays. Die Qualität ist
hervorragend! Das 3,5" hat allerdings einige Vorteile, da es in allen
verschiedenen Interface-Modi des Controllers betrieben werden kann.

RGB bietet sich z.B. für Bewegtbilder an. Soweit ich das verstanden habe
kann man sogar ein Fenster definieren in dem die Daten per RGB
rübergeschaufelt werden. In Bereichen außerhalb des Fensters bedient
sich der Controller im eigenen RAM.

SPI kennt mein Display nicht, aber den 8 bit-Modus und der ist definitiv
schon zu langsam für großflächige Animationen. Man bekommt in etwa 15
frames pro sekunde hin. Wenn man nun alles seriell rüberschiebt wird das
sicher nicht besser.

Die Qualität der Adapter-Platine vom LCD-Store war leider nicht so dolle
.. hatte einige kalte Lötstellen (nicht mal das Backlight hat
funktioniert) und ist dort scheinbar von Hand verlötet worden und wurde
nicht getestet. Ist aber vielleicht auch ein Einzelfall.

Touchscreen hab ich leider noch nicht in Betrieb genommen. Hat da
vielleicht jemand nen Tipp? Gibts da ICs für, die man dann per SPI oder
I2C auslesen kann?

Noch Fragen?

Autor: MagIO (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schrift ist nichts anderes als Grafik. Man muss sich also selbst darum
kümmern welche Pixel eines Buchstabens wo landen.

Der einfache Weg ist wenn man mit einer Hintergrundfarbe arbeiten kann.
Dann kann man nämlich ein Fenster definieren in das die folgenden Daten
übertragen werden. Also z.B. mit nem 8x16 Font würde man das Fenster
dort hinsetzen, wo man das Zeichen haben möchte und überträgt einfach
8x16x3 Byte.

Komplizierter ist es, wenn man in ein Bild reinschreiben möchte. Dann
muss man entweder das Bild auch im Controller gepuffert haben und kann
dann auch alle Pixel des entsprechenden Rechtecks auf einen Rutsch
übertragen. Oder man muss für jeden Pixel der zu zeichnen ist die
RAM-Adresse übertragen.

Autor: MagIO (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Blitz Lampe

So einfach ist es nun auch wieder nicht. So kann man in nem Text-LCD
display den Font umdefinieren, oder in einem B/W display Zeichen
rüberschicken. Aber für ein grafik-Display muss du jedes Bit einzeln
durchgehen und die entsprechenden Farbwerte für R, für G und für B
senden.

Für ne 0 schickt man also den Farbwert für die Hintergrundfarbe und für
ne 1 schickt man die Textfarbe.

Autor: Blitz Lampe (blitzlampe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ MagIO

Stimmt natürlich was du schreibst bezüglich der Farben. Wenn das Bit 0
ist dann muss ich die Hintergrundfarbe ausgeben ansonsten die
Schriftfarbe.

Mhh na mal sehen hab mir mal 1 Stück in China bestellt. Werde es denoch
im SPI Modus betreiben auch wenn es langsam ist.

bezüglich TOUCH SCREEN CONTROLLER
Es gibt z.B. den ads7843

http://focus.ti.com/lit/ds/symlink/ads7843.pdf
