Guten Tag und Hallo,
ich habe mir gedacht ich probiere es mal in einem Forum bei Leuten die
mehr Ahnung haben als ich (Wasin diesem Fall nicht schwer ist).
Ich muss ein Referat über State machine diagramme halten, da wir diese
für die Dokumentation unserer Projektarbeit benötigen. (Fachgymnasium
IT) Mein Problem liegt nun darin, dass ich als Quelle ledoglich einen
für mich fast vollkommen unverständlichen ENGLISCHEN Wikipedia Text
vorliegen habe. Ansich lese ich mcih in sowas rein und werde das shcon
schaffen aber das wächst mir gerade echt über den Kopf...
Jemand ne Idee wo ich einfache Informations-Kost bzw. verständliche
Infos oder Hilfe finde? Oder hat jemand gar lust mir das ganze zu
erklären!?/Zu helfen?!

Vielen lieben Dank schoneinmal im Voraus
Michelle

Autor: Jürgen Franz (unterstrom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michelle,
wahrscheinlich googelst Du nach dem Falschen.
Versuchs mal mit:
Zustandsautomat, Zustandsgraph, endliche Automaten, Automatentheorie.
Da gibts auch was in germanisch.

Jürgen

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michelle (Gast)

>Jemand ne Idee wo ich einfache Informations-Kost bzw. verständliche
>Infos oder Hilfe finde? Oder hat jemand gar lust mir das ganze zu
>erklären!?/Zu helfen?!

Siehe Statemachine
http://de.wikipedia.org/wiki/Zustandsautomat

MfG
Falk

Autor: Michelle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke =)
Sitze momentan noch an den 5 Seiten, zu Übersetzen. Ansich habe ich
glaube ich verstanden, worum es geht, ich muss der Klasse jedoch
näherbringen, wie die das aufgrund ihrer Programme (Jcontrol/Java)
erstellen können und so weiter, sprich wie Visualisieren die den Aufbau
ihres Projektes ohne uns einfach nur ihren Pgrammtext vorzubeten,... Und
wie mache ich das am Ende bei meinem Projekt '=D Wie wird was zu was und
Warum!?

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ganze ist falsch herum aufgezogen.
Du zeichnest die State Machine bevor du sie implementierst. Das ist ja
genau das Wesen all dieser Beschreibungen: Man konzentriert sich auf die
Aufgabe und nicht auf die Details die in einer Programmiersprache nötig
sind.

State-Maschinen sind besonders einfach zu beschreiben. Von den
wahrscheinlich unzähligen Möglichkeiten bevorzuge ich die hier:

Jeder State ist ein Kreis. Über dem Kreis (oder in ihm drinnen) steht
der Name des Zustands, der natürlich so gewählt ist, dass man sofort
erfasst, was dieser Zustand aussagt. Normalerweise sind das
Eigenschaftswörter (wartend, lesend, Ventil geöffnet etc.). Jeder
Zustand ist ein Kreis. Von einem Zustand zu einem anderen Zustand (aber
auch zu sich selber) kann es einen Pfeil geben. Dieser Pfeil beschreibt
den Übergang von einem Zustand in einen anderen Zustand. Über dem Pfeil
steht die Bedingung, die vorliegen muss, damit dieser Pfad begangen
werden kann, unter dem Pfeil steht die Aktion die dabei ausgeführt wird.

Und das wars dann schon. Du hast eine graphische Repräsentierung einer
State-Maschine. Mit ihr kann man hervorragend die Logik der State
Maschine kontrollieren und verbessern. Ist man mit der Logik zufrieden,
so ist es ebenfalls einfach aus dieser Graphik das Programm zu erzeugen.

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Im Wesentlichen kann man das Ganze auch als Tabelle darstellen :

Zustand   Ereignis   Aktion    NeuerZustand
  ..         ..        ..        ..
  ..         ..        ..        ..

Autor: Michael Rathmair (dj_motionx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo !!

Oder du kannst auch die ganze Tabelle in einen Zustandsgraph packen.
-> Jeder Zustand ein Kreis mit Zustandsname und ev. einer
Zustandscodierung.
-> und zwischen den Kreisen (Zuständen) Pfeile einzeichnen die du mit
den Ereignissen für einen Zustandswechsel und den dabei gesetzten
Ausgängen beschriftest.

L.g

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

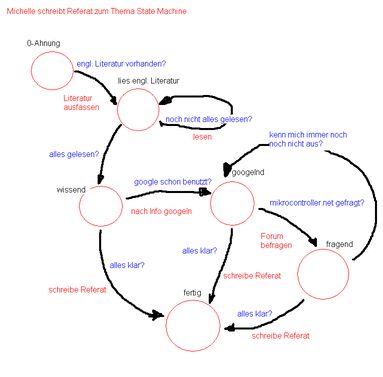

So könnte sowas zb als Graphik aussehen (Bild)

Es zeigt den 'Weg' der State-Machine 'Michelle' mit den möglichen
Zuständen bei der Lösung des Problems "Wie schreibe ich ein Referat zum
Thema 'Visualisierung von State-Machines'". Weitere Verfeinerungen sind
natürlich möglich und sollten auch gemacht werden :-)

Autor: Michelle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey Kbuchegg,
Die Grafik ist klasse, darf ich die in 'ordentlich' gezeichnet
überhnehm? Die ist total süß lach

LG Michelle

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sicher.

Aber viel wichtiger: Alles klar, worauf es ankommt?

Es kommt nicht darauf an, alle ; an den richtigen Stellen zu haben. Es
kommt nicht darauf an for und while richtig zu schreiben. Es kommt
einzig und alleine darauf an nachvollziehen zu können, wie und warum und
mit welchen Aktionen die Statemachine ihre Zustände wechselt.
Man kann sich jede 'Maschine' als Zustandsmaschine denken und die
Maschine wechselt von einem Zusatnd in irgend einen anderen. Bei manchen
Maschinen sieht man das gut, zb eine Ampel. Die einzelnen Lichtphasen
sind die Zustände. Bei wieder anderen sieht man es nicht so gut, zb.
Getränkeautomat und bei wieder anderen sind die Zustände zwar auch da,
aber von aussen nicht so toll bemerkbar. Im letzten Fall hindert einen
aber nichts und niemand da ein paar Zustände zu postulieren.

Autor: Robert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Karl heinz Buchegger: Mit was hast du denn das gezeichnet? 1,7MB sind
dafür aber wirklich nicht notwendig... Oder wie Falk so schön sagen
würde: Bildformate ;)

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Uuups.
Hab gar nicht drauf geachtet. Mit Paint gezeichnet und als GIF
gespeichert. Hätte nicht gedacht, dass MS_Paint so dermassen schwach
ist.

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl heinz Buchegger schrieb:
> Uuups.
> Hab gar nicht drauf geachtet. Mit Paint gezeichnet und als GIF
> gespeichert. Hätte nicht gedacht, dass MS_Paint so dermassen schwach
> ist.
Was kann Paint den dafür? :P

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Läubi .. schrieb:
> Karl heinz Buchegger schrieb:
>> Uuups.
>> Hab gar nicht drauf geachtet. Mit Paint gezeichnet und als GIF
>> gespeichert. Hätte nicht gedacht, dass MS_Paint so dermassen schwach
>> ist.
> Was kann Paint den dafür? :P

Na ja.
ein 700*700 Pixel Bild in 4 Farbe solle als GIF dann schon ein wenig
kleiner sein.

Autor: Michelle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, habe soweit Alles wichtige verstanden, nochmal vielen dank euch =)
Bin schon fleissig dabei, die Präsi zu gestalten

LG Michelle

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl heinz Buchegger schrieb:
> Läubi .. schrieb:
>> Karl heinz Buchegger schrieb:
>>> Uuups.
>>> Hab gar nicht drauf geachtet. Mit Paint gezeichnet und als GIF
>>> gespeichert. Hätte nicht gedacht, dass MS_Paint so dermassen schwach
>>> ist.
>> Was kann Paint den dafür? :P
>
> Na ja.
> ein 700*700 Pixel Bild in 4 Farbe solle als GIF dann schon ein wenig
> kleiner sein.

Asche auf mein Haupt.
Man sollte dann doch als Dateityp gif einstellen und nicht einfach nur
eine Dateiendung .gif benutzen.

Ich erkläre feierlich, dass Paint unschuldig ist, wenn sich der Benutzer
zu dämlich anstellt.

Autor: Michelle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wie viele Beiträge man einfach nur wegen der falschen abspeicherung
eines Bilder vergeuden kann, faszinierend :D

SO ich bin jetzt fertig und es war kürzer und einfachher als gedacht,
Dank euch ;)
Ich komm mal drauf zurück wenn ich das refi über verkabelungstechnik
halte :P

Eure Michelle

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

noch ein wichtiger Hinweis: bei Zustandsautomaten unterscheidet man
oft zwischen Moore- und Mealy-Automaten, siehe:

http://de.wikipedia.org/wiki/Moore-Automat
http://de.wikipedia.org/wiki/Mealy-Automat

Jedoch kann man ohne weiteres auch Automaten implementieren, die
Mischformen darstellen, was häufig auch sehr sinnvoll ist. Vor
längerer Zeit gab es einmal ein Rapid-Prototyping-Werkzeug für
GUIs namens Rapid, in dem die äußerst nützlichen Konventionen
eingeführt wurden:

Action:
  kurzzeitiger Vorgang bei Zustandsübergang

Activity:
  Tätigkeit während des Aufenthalts in einem Zustand

Die Acitivity "Lasse die Lampe leuchten, während sich der
Automat in Zustand 5 befindet", lässt sich in die Actions
"Schalte die Lampe beim Betreten in Zustand 5 ein" und "Schalte
die Lampe beim Verlassen von Zustand 5 aus" überführen.

Einen Blinkvorgang kann man entweder als zeitgesteuerten Wechsel
zwischen zwei Zuständen realisieren, was aber schnell zu aufge-
blähten Zustandstabellen und -diagrammen führen kann, oder über
ein Schleifenkonstrukt (als Activity) innerhalb eines einzelnen
Blink-Zustandes.

Gruß
Andreas Schweigstill

Autor: Michelle (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ja, das ging aus dem Englischen WIki hervor, dass es zwei arten gibt, da
ich die UML state machine machen soll ist das jedoch egal, wie du schon
sagst können sie ja vermischt werden und werden sie bei UML ja auch ;)
trotzdem danke für den hinweis

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmmm, ja. Wenn die Aktionen laenger dauern wie fuer die Maschine einen
Augenblick ist, dann bekommt man transiente oder zerfallende Zustaende,
wie zB Led-Blink, welches mind. 50ms dauern sollte.

Autor: Andreas Schweigstill (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gleicher Tag schrieb:
> transiente oder zerfallende Zustaende

Solche Zustände sind in der Tat ein massives Problem, wenn es darum
geht, ein Modell, das man in einer entsprechenden Beschreibungssprache
oder CASE-Tool spezifiziert hat, auf ein Zielsystem zu übertragen,
z.B. auch per Codegenerierung.

Früher(tm) hatte ich mich u.a. mit dieser Thematik befasst, und zwar
im Zusammenhang mit SDL (Specification and Description Language, Z.100).
In SDL waren alle Zustandsübergänge stets zeitlos, im generierten Code
natürlich nicht. Es gibt nun verschiedene Möglichkeiten, eine Abbildung
der SDL-Prozesse auf die Betriebsmittel des Zielsystems vorzunehmen.
Zunächst banal sieht die Variante aus, bei der man jeden SDL-Prozess
auf einen Betriebssystemprozess abbildet (sog. Maximalintegration). Es
stellt sich jedoch heraus, dass das die mit Abstand gefährlichste
Variante ist, nämlich auf Grund drohender Race Conditions, die zum einen
durch Kontextwechsel während Zustandsübergängen und zum anderen durch
den Lebenszyklus nur kurzzeitig erzeugter Prozessinstanzen entstehen.

Andere Integrationsformen nennen sich Minimalintegration (alle SDL-
Prozesse in einem Betriebssystemprozess, eigener Scheduler für SDL,
Environment in eigenen Prozessor) und bare integration (kein Betriebs-
system, eigener Scheduler, Environment als Erweiterung des Schedulers).

Über diese Thematik kann man stunden-, ach tagelang diskutieren und
Bücher schreiben (was auch getan wurde). In vielen Fällen stellt sich
auch heraus, dass der Pflegeaufwand für solche Systeme so hoch ist,
dass der eingesparte Aufwand bei der Anwendungsentwicklung mehr als
aufgezehrt wird.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
