Forum: Analoge Elektronik und Schaltungstechnik R Sweep in PSpice Student Version 9.1


Autor: Daniel (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

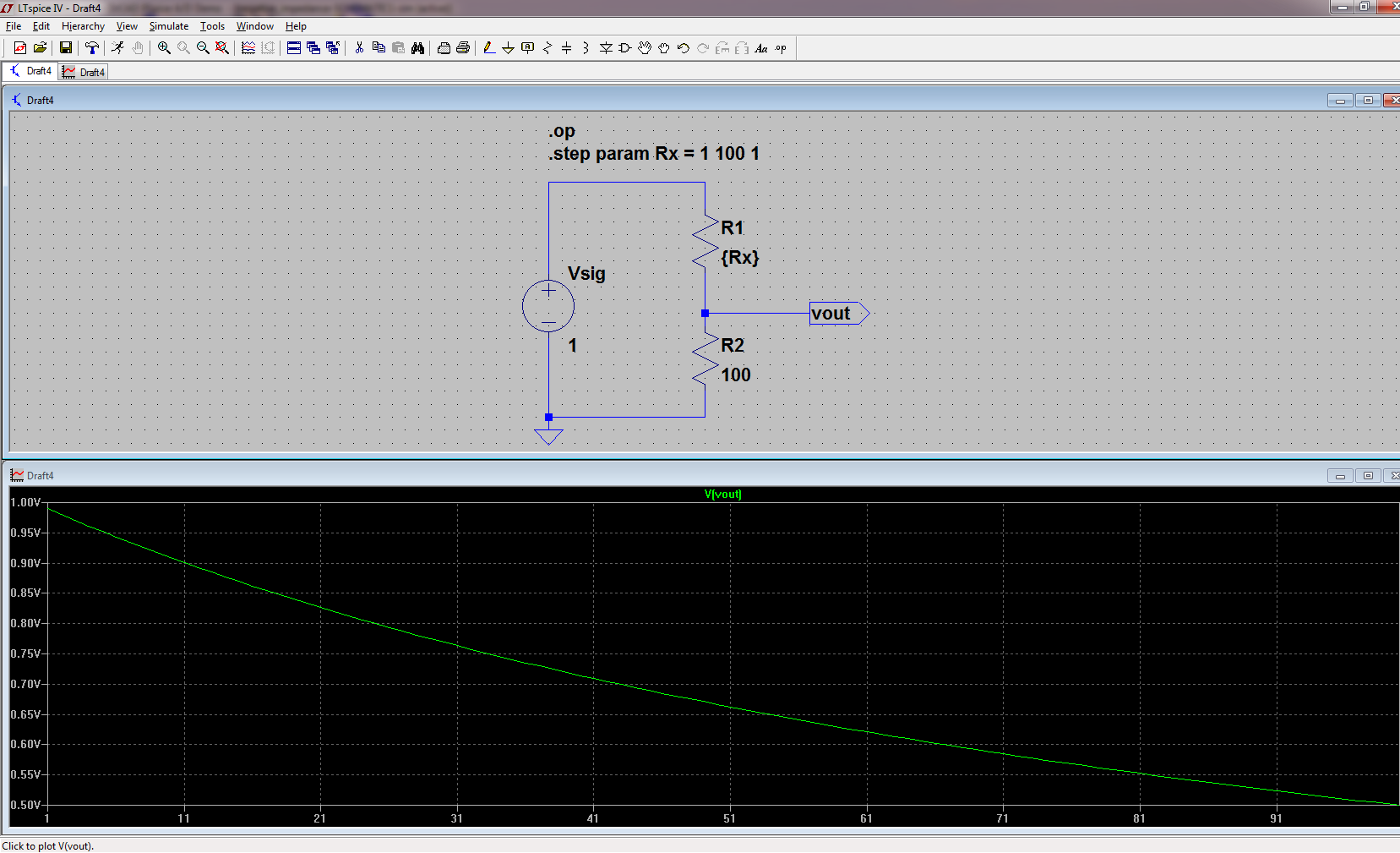

Mein Anliegen ist in PSpice genau so eine Simulation durchzuführen
wie im Bild (siehe Anhang). Dort sieht man Vout(R) realisiert in
LTSpice.

Mein bisheriges Vorgehen in PSpice war nur teilweise erfoglreich.
Ich kann ein R Sweep machen, allerdings ist die x-Achse eine
Zeitachse. Wenn ich auf Plot->AxisSettings->AxisVariable gehe,
finde ich dort nicht meinen globalem Parameter Rx! Ich weiss nicht
wo es sonst noch eingestellt werden kann. Geht das was ich vorhabe
überhaupt in PSpice?

vG, Daniel

Autor: Daniel (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

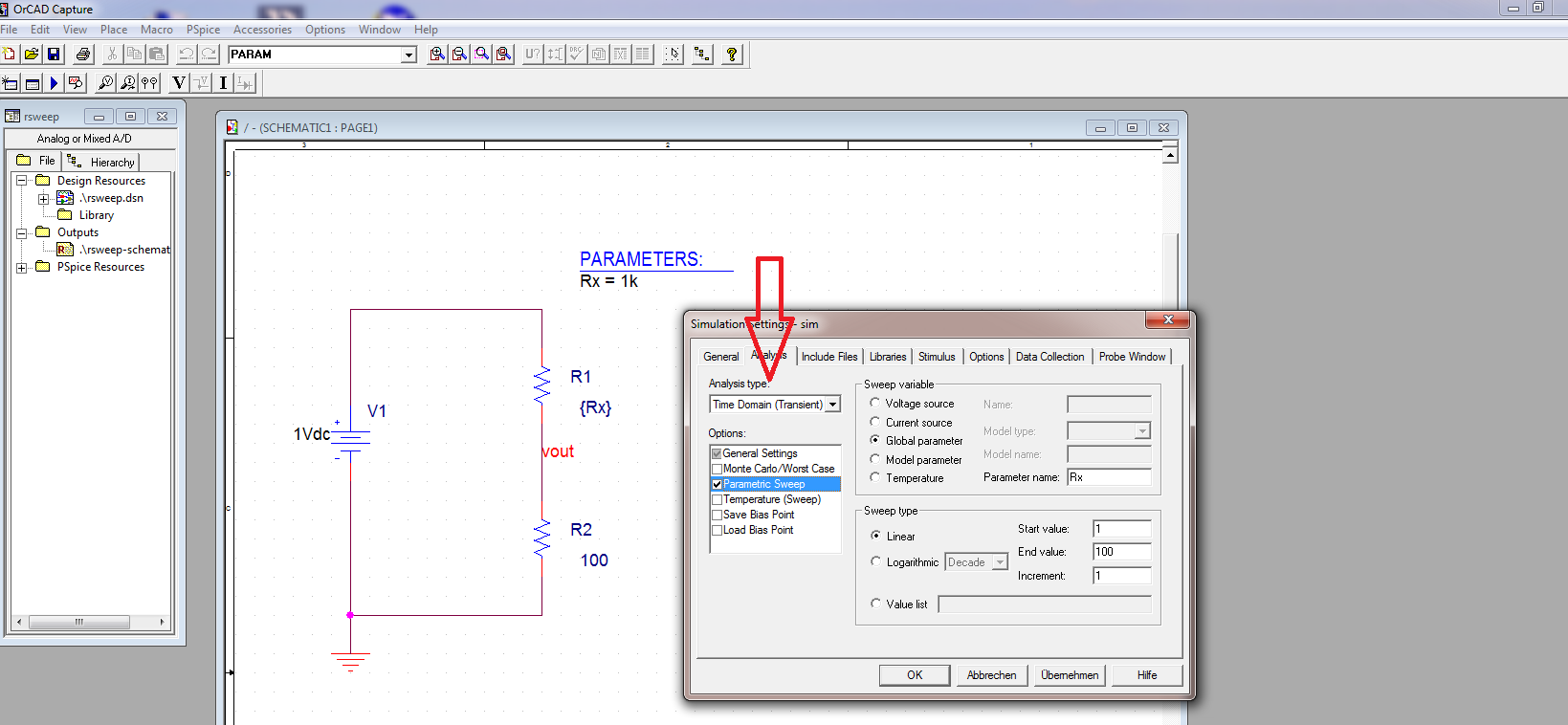

hier noch ein Bild. Ändere ich im Feld AnalysisType auf BiasPoint,
verschwindet die Option "Parametric Sweep".

Autor: Remote One (remote1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm einfach den Parametric Sweep raus und stell DC Sweep ein. Dort als
Global Parameter den Widerstand Rx eingeben - dann klappt's. Den
Parametric Sweep brauchst du nur, wenn du ein Kennlinienfeld erzeugen
möchtest.

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Merci. Problem gelöst.
