Forum: Mikrocontroller und Digitale Elektronik datenblat vom a6615sed


Autor: sven (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo

ich habe eben aufm schrott eine platine gefunden mit 15 stk a6615sed
controlern

nach informationen aus google ist das ein schrittmotortreiber aber ich
finde leider auf den mir bekanten seiten keine genauen daten dazu
nun die frage was kennt ihr noch für seiten wo man sowas finden könnte?

chipinfo.ru und alldatasheed bin ich durch

vielen lieben dank

Autor: Franz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo

ich habe zwar keine Datenblätter, aber habe einiges an Pinbelegung
herausgefunden, es fehlen mir noch 10 Pins .....ich arbeite noch dran.

Falls du in der Zwischenzeit nichts gefundrn hast und noch daran
Interesse hast, dann schicke ich dir gerne die Pinbelegung.

Frohe Weihnachten.

Autor: Dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Franz,

ich hätte auch Interesse an der Pinbelegung, ich hab die Platine bei
einem alten Drucker ausgebaut mit Schrittmotor und will ein wenig
basteln.

Vielen Dank für Deine Mühe,

Gruß Dieter

Autor: Thorsten Ostermann (Firma: mechapro GmbH) (ostermann) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Bezeichnung hört sich nach Allegro an, SED ist bei denen IIRC ein
PLCC-Gehäuse. Habt ihr da mal angefragt? Auf der Homepage gibt's das
Teil nicht, also dürfte das was älteres sein.

Mit freundlichen Grüßen
Thorsten Ostermann

Autor: Thomas Horn (flaretom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

@Franz
Hast Du evt. schon Takt und Richtung entdeckt. Ich möchte bei einem
Epson C84 die Schrittmotorsigale abgreifen, da wäre das sehr hilfreich.

Beste Grüße,
Tom

Autor: Thomas Horn (flaretom)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
OK, hat sich erledigt.

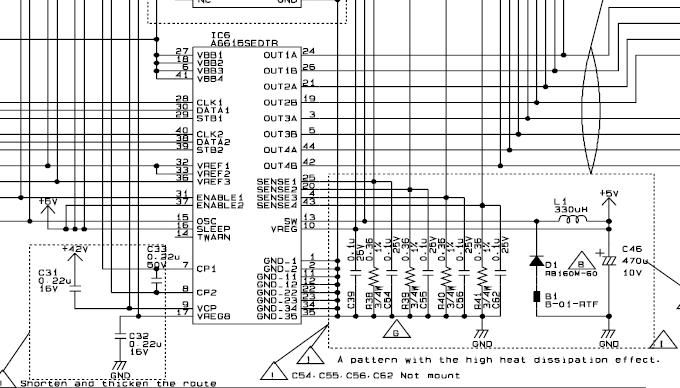

Zu Vollständigkeit hier ein Ausschnitt aus dem Service-Manual des Epson
C84 mit der Pin-Belegung
Die Steuerung erfolgt scheinbar über ein serielles Interface
(CLKx,DATAx,STBx).
