ich hatte vor mir für mein Motorrad eine Anzeige zu bauen die lediglich
die Geschwindigkeit anzeigt. Ich habe insgesamt wirklich bestimmt schon
5 Stunden lang im Internet nach Anleitungen dazu gesucht aber leider
nichts gefunden. Ich habe mir auch schon ein Lehrbuch für C++ gekauft
und es schon fast durchgelesen aber wesentlich weiter bin ich trotzdem
noch nicht gekommen.
Meine Überlegung war folgende:
- Mit einem Reed-Kontakt oder einem Magnetschalter nehme ich bei jeder
vollen
Umdrehung des Vorderrades ein 1-Signal ab.
- Die Zeitspanne zwischen den Signalen misst ein Mikrocontroller in
Sekunden.
- Eine Umdrehung meines Reifens entspricht 156cm, also 0,00156km und
daraus lässt sich errechnen das ich bei einer Umdrehung pro Sekunde mit
5,616Km/h fahre.
- Der Mikrocontroller sollte dann also den festen Wert 5,616 durch die
gemessen Zeit in Sekunden teilen und man erhält die Geschwindigkeit
in Km/h.
(Beispiel: 5,616/0,05s = 112,32Km/h)
Als Anzeige wollte ich ein 3stelliges LC-Display verwenden das mir nur
die vollen Km/h anzeigt(z.B. 132Km/h). Die Ausgabe an das Display
sollte dann alle 0,5 Sekunden erfolgen.
Meine eigentliche Frage ist jetzt ob mir jemand vielleicht ein wenig
bei der Umsetzung helfen könnte, also zum Beispiel den Quellcode
schreiben denn ich denke mal dass er von der Menge der Funktionen her
gar nicht so lang und umfangreich sein kann.
Ich bedanke mich schon im Voraus für Ihre Bemühungen und hoffe auf
hilfreiche Antworten.
Mit freundlichen Grüßen
Christian Strieder
Ich müßte irgendwann nächstes Jahr kurz vor Ostern mal den Simmerring am Schalthebel meines Büffels austauschen. So nebenbei werde ich dann auch das Getriebe überholen. Ich suche jemanden, der mir das alles auseinander und wieder zusammenschraubt.
Was thkais damit sagen wollte ist, dass hier gerne viele bereit sind dir zu helfen, wenn du denn willen hast auch selber etwas dafür zu tun. Wenn du bei deinem Projekt irgendwo ins stocken kommst, dann kann dir bestimmt geholfen werden. Aber eine all-inklusiv Lösung werden dir hier die wenigsten geben. Gruß Chriss
Für welchen Controller willst du es denn haben? Ich habe ein auf dem Schreibtisch lauffähiges Programm in C für einen Philips 89C51RD2, also 8051. Beinhaltet einen Tacho und einen Drehzahlmesser auf einem 4x20 Zeichen Display. Die Einstellungen lassen sich mit zwei angeschlossenen Tastern erledigen. Bei Interesse kann ichs verschicken oder mal in der Codesammlung posten, glaub aber nicht dass es als Vorlage dienen kann ;-) Thomas
Bei ELV (www.elv.de) gibts eine Schaltung mit 4-stelliger LED-Anzeige die einer Eingangsfrequenz (0-100Hz) einen frei kalibrierbaren Anzeigewert zuordnet. Frequenz und Anzeigewerte verhalten sich dabei proportional(heißt DFM-100 glaube ich). Wird dort mittels Impuls-Durchflussmesser zur Mengenmessung eingesetzt. In irgendeiner ELV-Ausgabe ist auch die Schaltung mit Platinenlayout und Quellcode vorgestellt Müsste sich problemlos zur km/h Messung einsetzen lassen.
Wie gesagt, ich versuch ja auch selbst zu verstehen wie das alles funktioniert aber irgendwie hauts trotzdem nicht hin. @Thomas_v2.1 Das was du da schreibst klingt ja eigentlich genau so wie ich mir das vorstelle. Gibts da die Möglichkeit das du die Programmierung auf dem Controller einließt und die Funktion für den Drehzahlmesser löscht so das er nur die Geschwindigkeit misst und das ich so nen Controller nehmen kann der dazu gerade gut genug ist? Danach gäbe es dann noch das Problem mit der Hardware, z.B. was für nen Prozessor, was für Widerstände und was für Kondensatoren und wie ich die dann halt zusammen schalten muss. Das klingt zwar wieder nach so ner "all-inklusive"-Frage aber ich hoffe trotzdem auf hilfreiche Antworten, danke! PS: Was bedeutet 4*20 Zeichen-Display, ist das solch ein Matrix-Display? Ich wollte für meine Schaltung gerne ein 3stelliges 7Segement-Display nehmen.
Kennst du diese Seite schon. Läßt sich bestimmt modifizieren: www.digitaler-drehzahlmesser.de
Danke danke aber die kenn ich auch schon, so wie fast alle Elektronikseiten denn ich bin ja schon seit Wochen auf der Suche danach. Aber irgendwo muss es doch eine fertige Anleitung dazu geben den ich bin doch sicherlich nicht der Erste der auf die Idee gekommen ist.
PS: Es gibt ja Platinenhersteller die auch das Layout für den Kunden entwerfen, gibt es auch Unternehmen die mir bei meinem Problem weiter helfen können?
Angehängte Dateien:
-
100 KB
gibt es bestimmt, aber die kosten dann aber auch ordentlich.

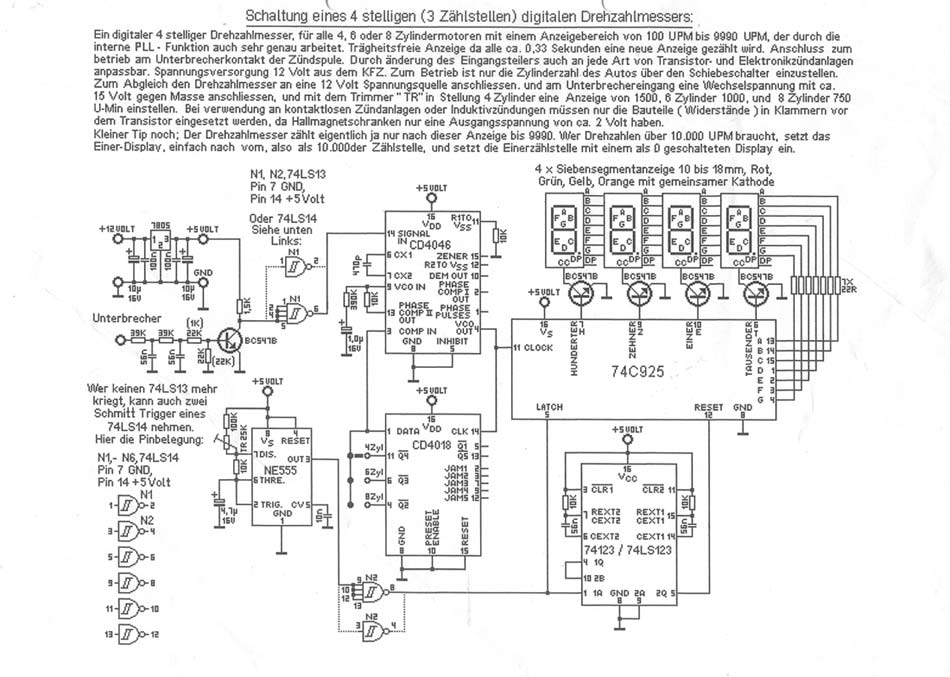

Als schlechtes Beispiel für C-Code häng ich mal mein Programm für den Drehzahlmesser hier ran. Allerdings fehlt für den Interrupt-Pin noch eine Entprellroutine. Aber ein 100% lauffähiges Programm für genau deine Zwecke wird dir wohl niemand so schreiben, zumindest nicht kostenlos... Thomas
@Christian Sieht ganz gut aus das Ding, aber wie willst du die Hardwareanbindung machen? Hast du dir darüber schon gedanken gemacht? Ich denke am einfachsten wäre die Montage eines Gebers, wie sie bei SIGMA verwendet werden. Die impulse mußt du dann noch über nen OPV verstärken und das ist dann dein Signal. Radumfang ausmessen und gut ist. --so die Theorie-- Gruß Chriss
Und wo könnte ich das dann entwerfen lassen und wie teuer wär das dann so ungefähr?
Hi, warum nimmst du nicht einfach nen Fahrradcomputer von Sigma z.B. mit dem Teil bekommst du das motorrad auch beim TÜV zugelassen. Gruss, Georg.
Ich denke am günstigsten, wäre es wenn du hier im Forum mal fragst. Hier laufen genug Leute rum,die sich gerne was dazu verdiehnen würden. So weit ich weit gibts auch leute, die das beruflich machen. Kannst ja im Forum Markt nen Thread eröffnen. Aber am günstigsten ist natürlich der Selbstbau, wenn du da irgendwo dann ins stocken gerätst, dann wird dir hier sicherlich jemand helfen. Gruss Chriss
Also, die Leute hier die dir tipps geben sind wirklich so Hell das sie der blitz im dunkeln beim scheißen treffen könnte: Du hast doch alles am Motorrad was du brauchst: 12V Stromnetz, ne Tachowelle Bissel Elektronikbastel ausm Conrad und dann kannst du wenn nötig auch 10 stelliges Display montieren. Du nimmst nen Taktgeber aus nem E-Kadett, mit digi Tacho, den fummelst du in die Welle rein, an dem ding sind 3 Kabel,, +/ - und Signal,, Aber vorsicht: signal kan + oder - abgegeben werden, und der Unterschied ist groß,,, den gibts mit 8 , 16 und 32 Takten pro umdrehung.. wenn du jemand kennst der mit Platinen arbeitet, dann besorg dir noch ein Mäusekino aus nem GSI, lass die platine passend sägen, und bring oder lass die selbstgebaute Platine anbringen weil über die hälfte der eigentlichen platine abgeschnitten wird. die Bauteile dazu sind diverse Widerstände, ein IC 4017, einen MAX/SX232 prozessor ne blinkdiode für den Taktwechsel und fertig ist das ding: wenn ich das Platinenlayout finde werd ich es posten:: PS: Der GSI Tacho geht bis 288 ;-)) Und was das Signal betrifft, der pegelt sich nach 3 km ein
Wieso? Passt doch, er ist der typische Opelfahrer, da ist sowas ganz normal.
...fragt sich noch, was gegen den Fahrradtacho spricht?! Der wird bei Dig.drezahlmesser.de ja auch verwendet - aber nein, leiber haufenweise Geld aus dem Fenster schmeissen und ein bißchen "für erhitzte Gemüter sorgen". Die Entwicklung dafür willst du nicht bezahlen, glaubs mir. Klaus.
