Hi,
es geht bei mir um eine Simulation mit PSpice. Ich wollte den

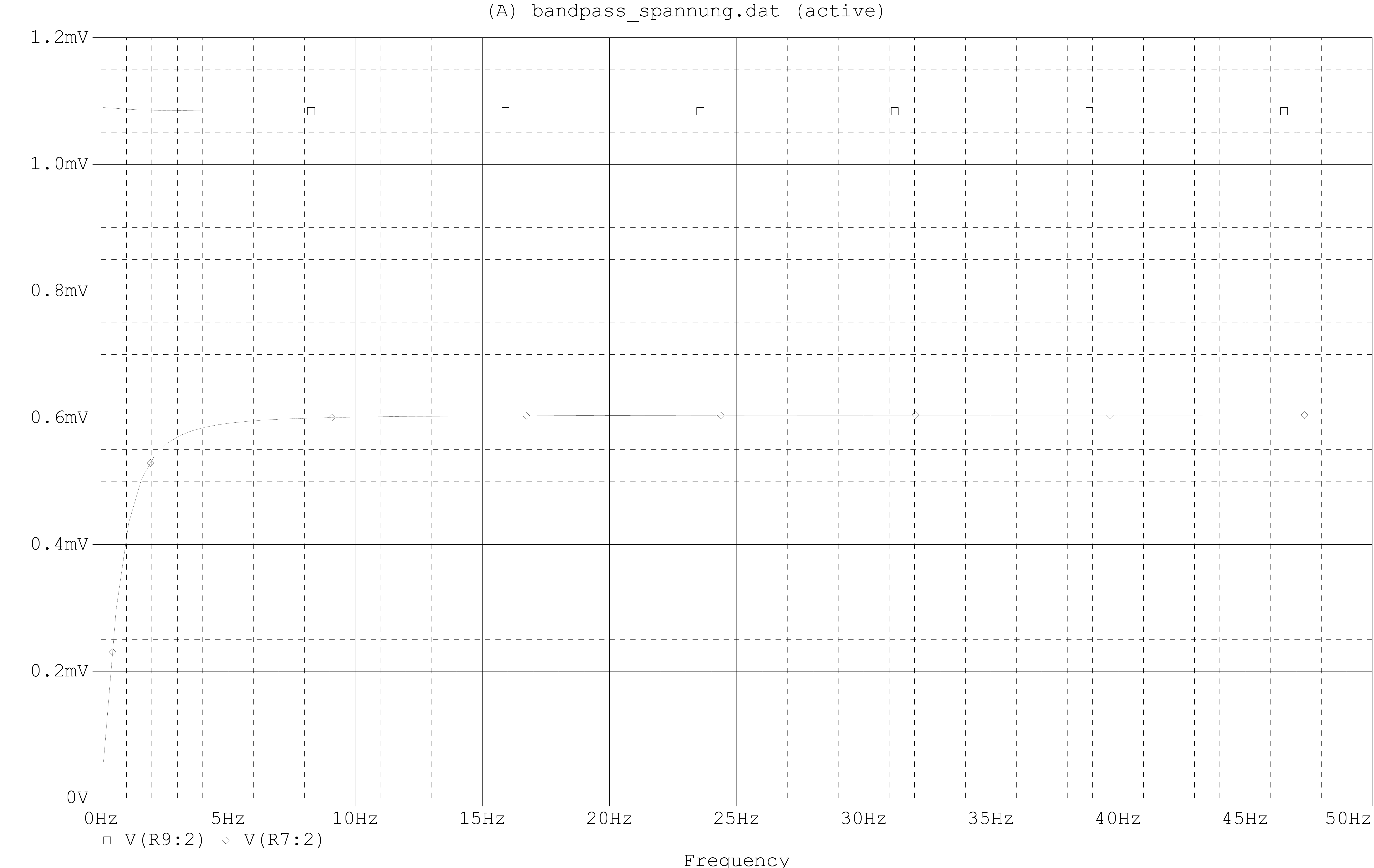

Amplitudengang darstellen lassen. Bild hab ich angehängt.

Die y-Achse ist merkwürdigerweise immer, egal was für Spannungen in an
den Hochpass lege, immer bis 1,2 mV skaliert.

Eigentlich handelt es sich um Signale bis 1V, und dann möchte ich die
y-Achse im Amplitudengang doch auch gerne bis 1V skaliet haben und dass
die Signale dann auch 1V groß sind!!

Wisst ihr, wie es geht, oder kennt ihr vielleicht bessere Progis, mit
denen ich einen schönen Frequenzgang hinbekomme?

Autor: MingliFu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus,

ein Schaltplan wär evtl nicht schlecht, wenn du den mal mit posten
könntest!

Ansonsten schau dir mal deine Settings an, ob da was falsch eingestellt
ist. Hast du die Frequenzgrenzen der AC Simu richtig konfiguriert.
Benutze zwar nur LTSpice aber mir funz das einwandfrei.

MfG
MingliFu

Autor: KlaRa (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ein Schaltplan wäre nicht schlecht. Wenn LTSpice Die diese Scallierung
vornimmt, dann ist das für die anliegenden Spannungen in Ordnung. Die
Frage müsste vielleicht lauten, warum habe ich nur 1,2 mV? Deshalb die
Frage nach der Schaltung.
Unter LTSpice ist in der Regel Autoscale aktiv. Du kannst aber die
Scallierung auch manuell ändern. Zusätzlich kannst Du die angezeigten
Werte noch mit einem mathematischen Begriff versehen. Mit V(n001)*10
kannst Du z.B. die Spannung um der zehnfache verstärkt anzeigen. Dies
ist hilfreich wenn man Gate- und Sourceströme vergleichen möchte.
Integrieren kann LTSpice ebenfalls.
Gruss Klaus.
