Forum: Mikrocontroller und Digitale Elektronik Frequenzteiler aus Impulsdiagram


Autor: Rufus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Tag,

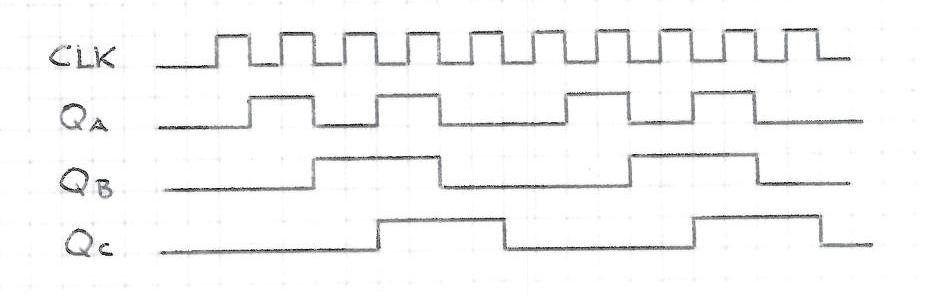

Das Foto zeigt ein Impulsdiagramm eines 1 zu 5 Frequenzteilers.
Wie kann ich aus diesem Diagramm die Schaltung machen? Sollte irgendwie
mit FliFlops gehen.

Kann mir da jmd helfen?

Danke!

Autor: Oliver Ju. (skriptkiddy)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Joachim K. (minifloat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit JK-FF und ein bisschen Logik geht das.
Zählschema: 0 1 2 7 4 und von vorn.


Q3|Q2|Q1|Q3+|Q2+|Q1+|J3|K3|J2|K2|J1|K1|
 0| 0| 0|  0|  0|  1| 0| X| 0| X| 1| X|
 0| 0| 1|  0|  1|  0| 0| X| 1| X| X| 1|
 0| 1| 0|  1|  1|  1| 1| X| X| 0| 1| X|
 1| 1| 1|  1|  0|  0| X| 0| X| 1| X| 1|
 1| 0| 0|  0|  0|  0| X| 1| 0| X| 0| X|
 0| 0| 0|
X=don't care

Jetzt die J und K Signalvorschriften mit KV-Diagrammen oder z.B. mit
Espresso minimieren.

Unbenötigte Zählschritte(nicht im Zählschema) bekommen
a) bei undefiniertem Zählerstart eine Rücksprungfunktion, d.h. 1 in Kill
und 0 in Jump
b) bei definiertem Zählerstart (counter = 0) don't Cares.

Schaltung zeichnen.
fertig.
mfg mf
