Hallo zusammen. Ich verwende Protel 99SE. Nun hab ich da eine Frage:

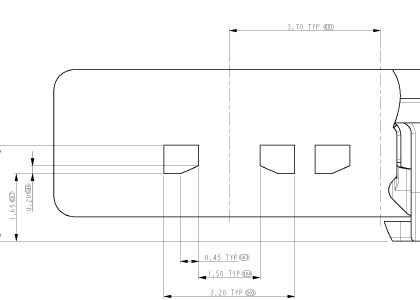

Wie mach ich ein PAD das nicht den 3 Formen (Rechteckig/Rund/6
Eckig)entspricht? Hab einen Printscreen aus dem Datenblatt angehängt.

Gruss Oli

Edit: Sorry für Doppelter Bilderpost

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man kann ein Polygon zeichnen und das dann zum Pad machen, indem man den
Pasten- und Loetstoplayer anpasst.

Autor: Oliver S. (eragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
man man...hatte ich irgendwie was vor dem Kopf. Hab vorhin gerade einen
Kollegen gefragt. Der hat ir genau die selbe antwort gegeben. Fühl mich
grad n bisschen doof. Danke dir für deine Hilfe. Gn8 wünsche ich.
