Forum: Analoge Elektronik und Schaltungstechnik Subtrahierer mit LM358, Ua wird nicht kleiner als 0,63V?


Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich habe mit dem LM358 einen Subtrahierer aufgebaut mit dem ich einen
Gleichsspannungoffset von einer Sensorspannung wegsubtrahieren möchte.

http://www.mikrocontroller.net/wikifiles/5/5c/Op-s...

Alle Widerstände sind 10K, demnach ist Ua = Ue2 - Ue1.
Ue2 = 5V
Ue1 = 4,9V

Ua = 0,63V :-/

Usupply+ = 12V
Usupply- = gnd

Hat jemand ne Idee woran das liegt?
Laut Datenblatt kann der LM358 einen Output bis zur unteren
Versorgungsspannung runter ausgeben.

"LARGE OUTPUT VOLTAGE SWING 0V TO (VCC – 1.5V)"

Oder habe ich da etwas missachtet?

lg PoWl

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Yep, er kann bis fast 0V runter - aber unter ca. 1xUbe kommt er nur,
wenn dabei fast kein Strom reinfliesst. 50µA oder so max.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diagramm Output Characteristics Current Sinking
zeigt deutlich, daß er bei 250uA Strom in den Ausgang
nicht mehr bis 0V runterkommt, sondern nur nkapp unter 1.

Kein OpAmp kommt exakt auf 0V, selbst rail-to-rail-Typen
nicht, aber CMOS-Typen schon näher als der steinalte LM358,
der biligste OpAmp den es überhaupt gibt (irgendwie muß
Deutschland pleite sein, da alle sich immer nur das billigste
kaufen)

Autor: monnemer (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

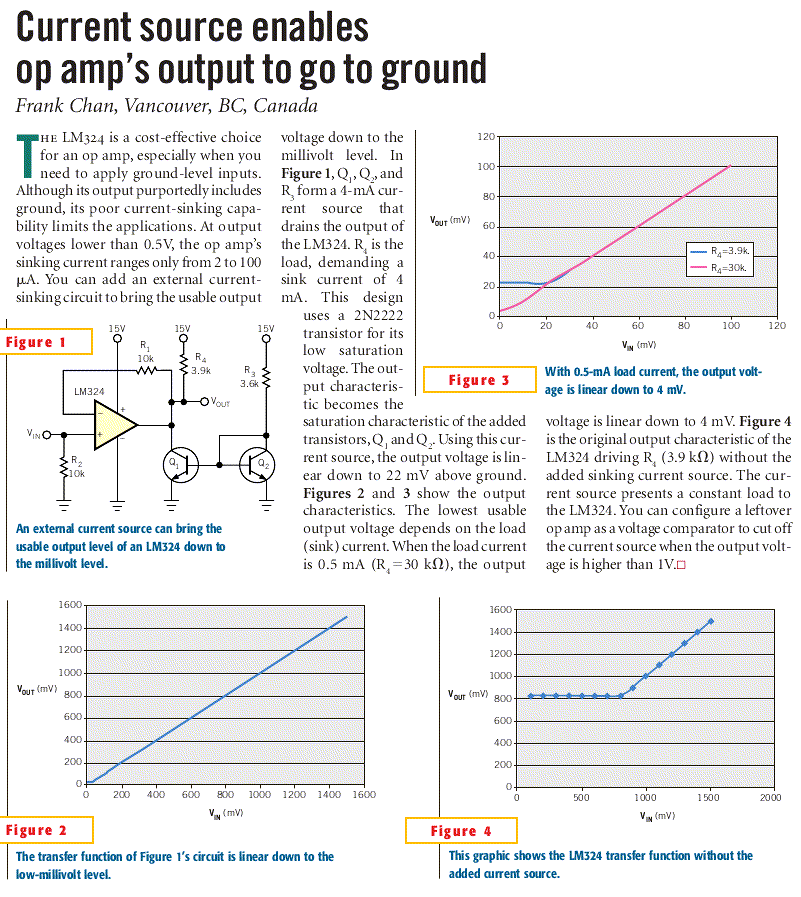

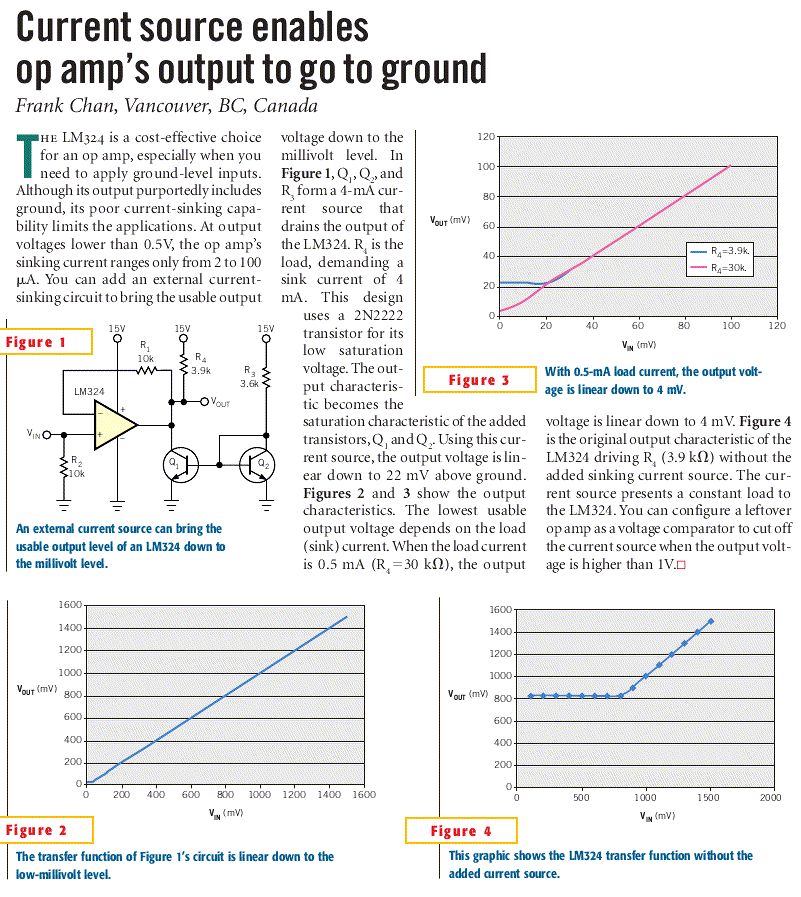

Wird mit dem 358er wohl auch gehen.

Autor: Paul H. (powl)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK, danke für die Hilfreichen Tipps, dann werd ich das nun mal anders
lösen.

Grüße und frohe Weihnachten noch!
PoWl

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein einfacher "pull-down"-Widerstand als Belastung am Ausgang kann
helfen.
