Hallo!
Ich habe ein Gerät, der 3 Schaltzustände vom Schalter akzeptiert und
braucht.
12V, GND und einen undefinierten Zustand.

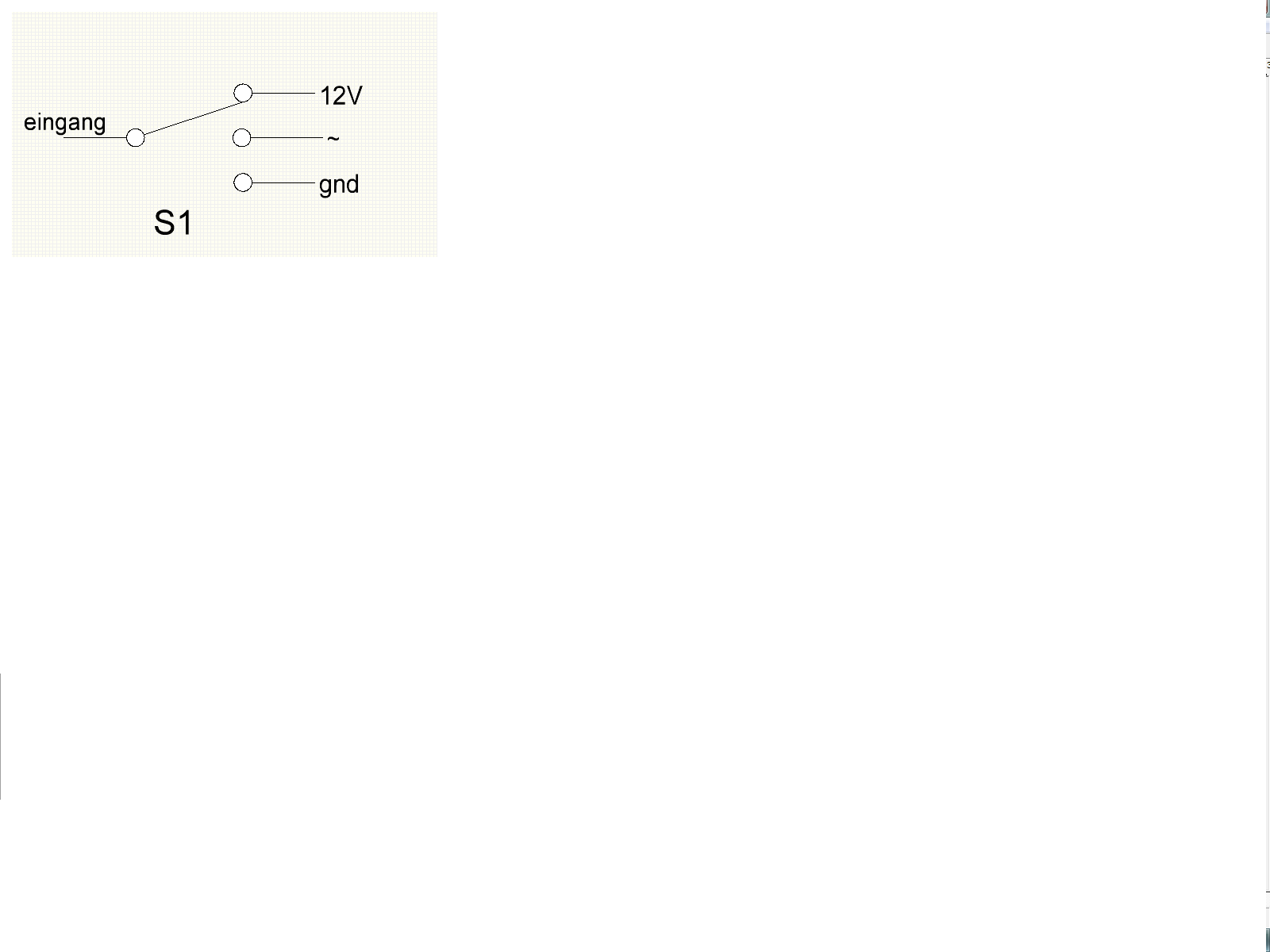

Im Anhang ist so ein Schalter abgebildet.
Ich sitze gerade und komme nicht drauf, wie ich das ohne mechanischen
Schalter machen kann. Mit den O/I Ausgängen eines µC.
Kann Jemand, bitte, helfen?
Danke
Gruss Alex

Autor: Guido C. (guidoanalog)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich denke was Du suchst ist ein "Dekodierer" bzw. "Decoder".
http://en.wikipedia.org/wiki/Decoder

Mit freundlichen Grüßen
Guido

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja, so nwas in der Art.
geht das nich einfacher?
Am schwieregsten ist der Undefinierte Zustand, alles andere ist
natürlich kein Prob.
Gruss Alex

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.      VCC
        |
 +-----PNP
 |      |
µC      +---- Out
 |      |
 +-----NPN
        |
       GND

Und nicht beide gleichzeitig schalten! ;)

Autor: Raz N. (dj_beat)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

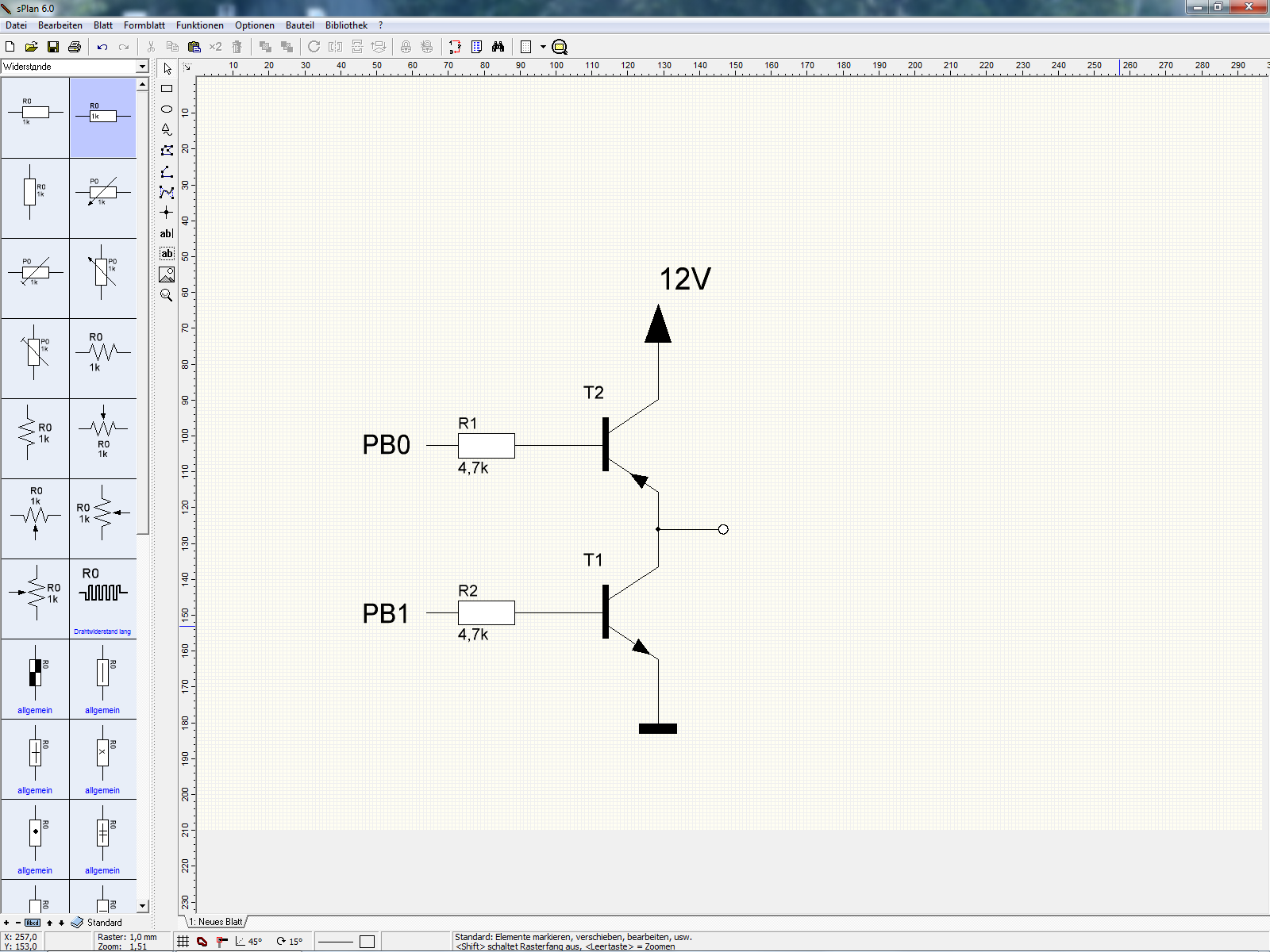

so, oder?
man, war doch total einfach.
Danke
Gruss Alex

Autor: Raz N. (dj_beat)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

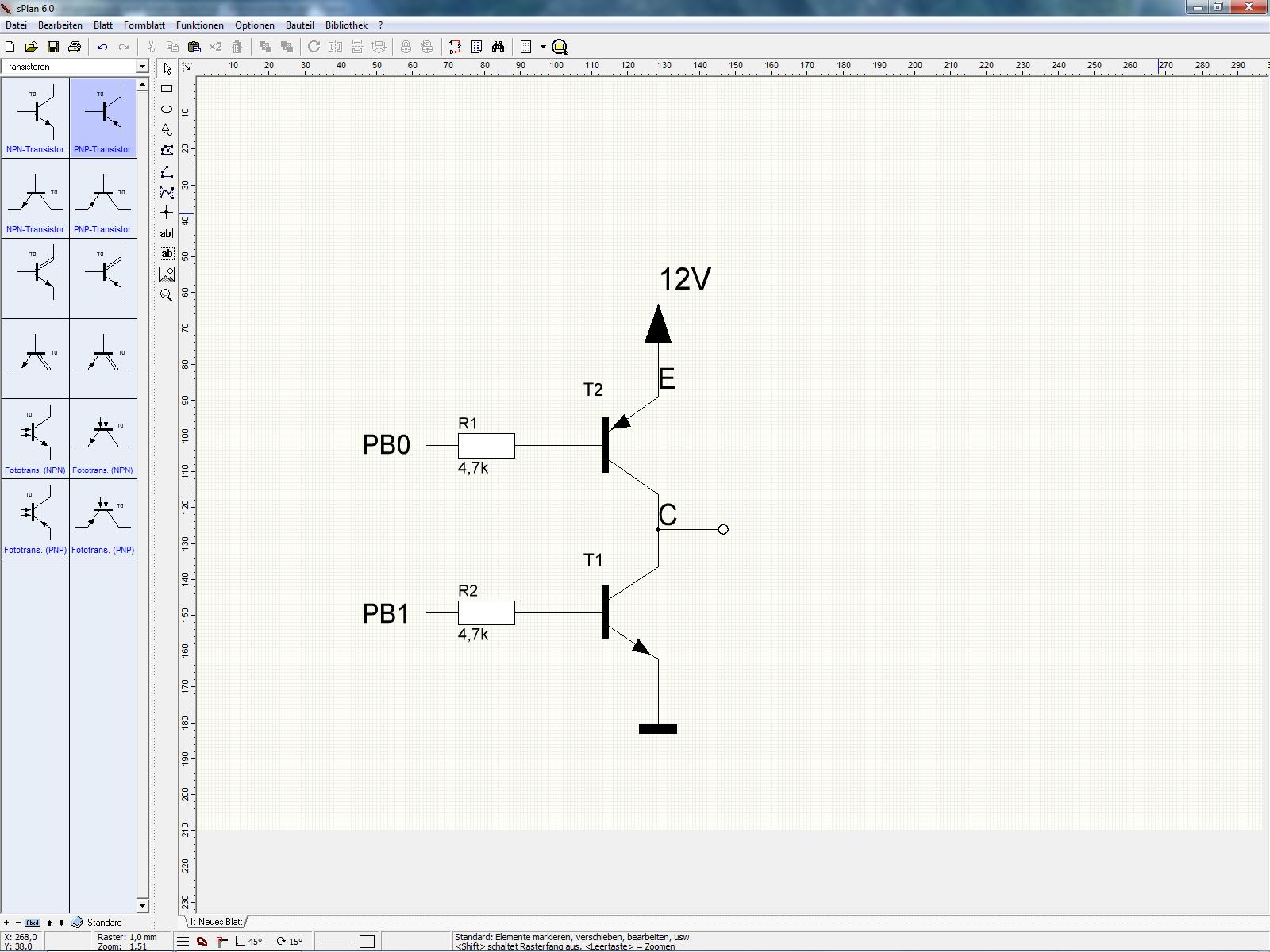

Nein, so, oder?
Gruss Alex

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau, jetzt stimmts.

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
alles klar. Danke
Gruss Alex

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hoppla, großer Fehler:
Wenn der µC auf High (5V) schaltet, ist der obere Transistor trozdem
durchgesteuert. :/ Bin selbst noch Anfänger.

Autor: Ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.          12V
           |
     +----PNP
     |     |
     |
     -
    | |
    |_|
     |
µC--NPN
     |
    GND

Der Rest bleibt.

Autor: Raz N. (dj_beat)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

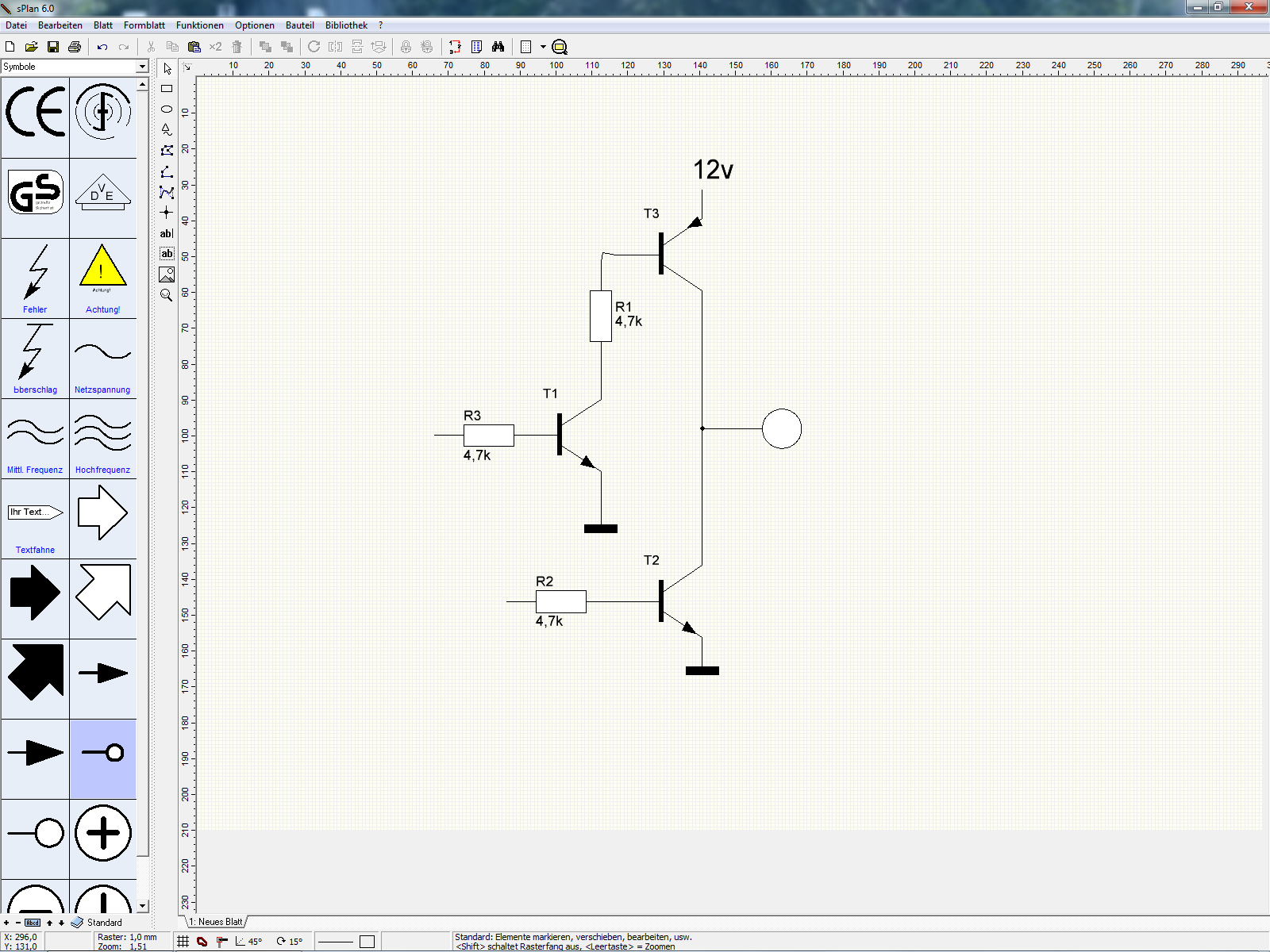

Meinst du so?
Aber warum?
Passen die Widerstandswerte ungefähr?
Danke
