Servus Allerseits

Ich hab soeben das Evertool nachgebaut; und lechze danach, ihn sofort
einsetzen. Nur bin ich mir nicht sicher, wie das Kabel zwischen
Evertool und meinem Board aussehen soll. Alles spricht dafür, dass es
sich dabei um ein 1:1 Kabel handeln sollte ... aber so ganz sicher bin

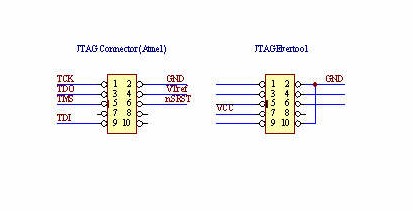

ich mir nicht. In der Beilage sind Anschlussbelegungen von Evertool und
Atmel. Wenn Vcc auf Pin 7 und GND auf Pin 10 nicht waeren ....

Es waere toll, wenn Ihr mir mit ein paar klaerenden Worten zur Seite
stehen könntet.

MfG

Autor: mthomas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bild "Atmel" ist nicht vollstaendig. komplette Anschlussbelegung der
Originals: AVR-Studio online-hilfe, JTAGICE, "Getting Started".

Autor: mkmk (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Servus Thomas

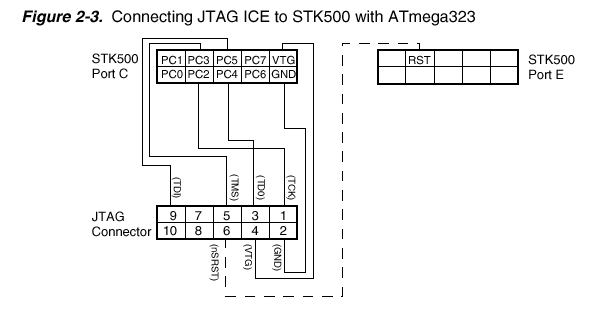

Ich hab das Schema von der Atmel Dokumentation DOC2475.pdf "Jtag Ice /
User Guide" auf S. 2-3
