Hi,

ich hab ein Problem mit Eagle.

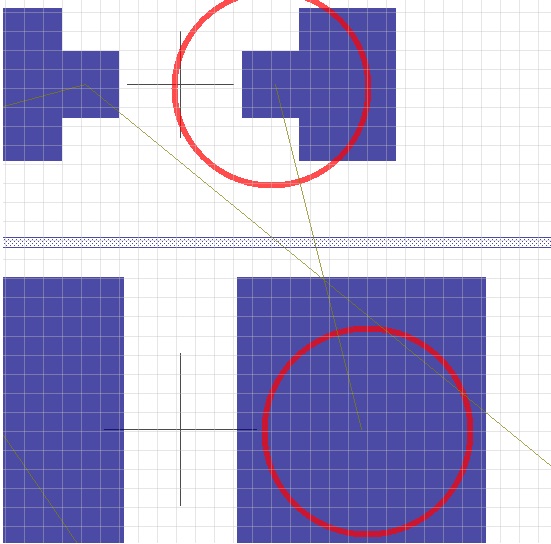

Im Anhang ist ein Bild, auf dem zwei Pads sind. Wenn ich den Autorouter
starte, dann routet er mir alles recht schön, so wie ich es mir wünsche
bzw. sogar zum teil noch besser, als ich dachte. Aber bie diesen Pads
hat er Probleme, die macht er einfach nicht. Ich kann ihm sogar sagen,
er soll nur diese zwei Pads routen, und er macht es nicht.
Routing Gird ist auf 0.1mm runter gedreht. Das Raster ist ein 0.1mm
Raster, was auf dem Bild hinterlegt ist.

Was geht da falsch oder: was mache ich falsch?

Wenn es nur das eine Problem wäre, dann könnte ich es ja von hand
Layouten, aber es gibt verbindungen, die ziehen sich von der Linken
unteren Ecke gehen bis zur Mitte an ein pad ran und von dort aus nicht
mehr weiter zu den nächtsen Pads. u.a in der anderen Ecke.

Gruß
Michael

Autor: Lehrmann Michael (ubimbo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist dir aufgefallen, dass da eine 'gepunktete' Fläche zwischen den Pads
ist. Ich kenne deine Einstellungen nicht aber könnte es sein, dass das
eine 'verbotene Fläche' ist. Restrict, Keepout, etc...

Autor: Michael Brambach (michael123)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

das ist durch die große Vergrößerung so geworden. Dabe handelt es sich
nur um die "Begrenzung" eines SMD widerstandes.
Ich hab da keine "Sperrfläche" angelegt.
Der andere Pin von dem Bauteil wird ja angeschlossen.

Gruß
Michael

Autor: _Gast-XIV (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du mal bei den Design Rules (im DRC) die Regeln für die Abstände
runter gesetzt?

Alternativ diese versuchen:
http://www.pcb-pool.com/download/spezifikation/eng...
