6 IO Pins für 6 Taster und 2 Duo LED (Bauteile z.B. von Pollin)

[Thorsten S. (whitejack)]

Hi,

ich habe nun meine kleine Software fertig und möchte sie hier zur
verfügung stellen.

Es werden 6 Tasten und 2 Duo LEDs bedient. Dafür werden 5 Pins am
Prozessor gebraucht.

Es wird nach dem Prinzip des Charlieplexings gesteuert. Dazu werden die
Taster mit Dioden zwischengeschaltet.

Es können mehrere Tasten gleichzeitig gedrückt und ausgewertet werden.

Files:

Hardwareabfrage:

io.c
io.h
fdf.h (makros)

Schritt 1:

Die Funktionen "spiegeln" den Status der LED und der Taster in internen
Variablen wieder. Auf diesen Daten kann man aufsetzen als wäre jede/r
LED/Taster an einen eigenen Pin, es gibt also im Prinzip 6 Bits für die
Taster, und 4 Bits für die 2 Duo LED. Die Pins und Register werden im
Header für die entsprechende Hardware eingesetllt. Es gibt 5 Pins:

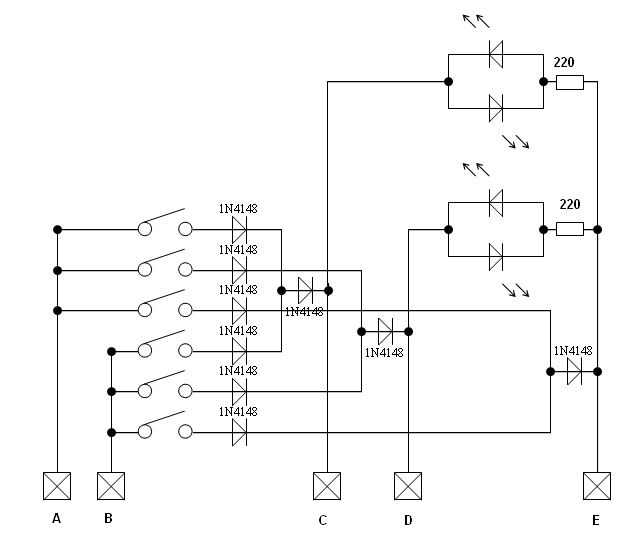

#define IO_PIN_COM_GREEN_BTNLFT     0    //Schaltplan E
#define IO_PIN_COM_REDUP_BTNMID     0    //Schaltplan D
#define IO_PIN_COM_REDDN_BTNRGT     1    //Schaltplan C
#define IO_PIN_BTN_A                0    //Schaltplan A
#define IO_PIN_BTN_B                1    //Schaltplan B


Beitrag "Re: 6 IO Pins für 6 Taster und 2 Duo LED"

Die Funktion:

io_update()

sollte rund alle 5ms aus dem Main aufgerufen werden.

Schicht 2:

Darauf setzt eine weitere "Schicht" auf:

btn.c
btn.h

Diese Dateien fungieren als "container" und verwerten die Übergabebits
weiter. Die "button" Dateien bieten die Möglichkeit des Entprellens und
des Autorun für eine Taste. (Autorun: wenn ein Taster eine Zeit x
gedrückt wird, erzeugt er automatisch wiederkehrende Funktionsaufrufe)
Wobei sich die Zeit hier direkt an die Aufrufhäufigkeit von io hängt.

Ein klassischer Aufruf zur Auswertung im Main sähe dann so aus:

    if(BTN_IS_ACT(0))
    {
        BTN_DEACT(0);

        do_my_func();
    }

Die hinter dem Makro steckende Funktion ist selbstsperrend, man kann sie
direkt ins Main einbauen - fertig.

Das Timingverhalten ist an die Funktion:

io_update()

gebunden. Es kann in btn.h für das Entprellen, die Zeit bis Autorun
startet und wie schnell es im Autorun laufen soll eingestellt werden.
Dieser Service kostet natürlich Variablen. Für jede Taste 2x8Bit in
btn.c, darin enthalten sind counter für die eingestellten Timings und
bits zum sperren und steuern.

btn.c und io.c kommunizieren über diese beiden Funktionen:

void btn_pushed (uint8_t btn)
void btn_released (uint8_t btn)

Das hat den Vorteil das man btn.c für jede Tastenhardware einsetzen
kann. Man muss nur die Hardwareschicht entsprechend anpassen.

Es werden keine weiteren Hardwarespezifischen Teile des uc genutzt, die
Softwareschnipsel laufen auf jedem uc. Wie man die LEDs ein und
ausschaltet ist im io header beschrieben.

Es wurde bewusst auf möglichst viele Funktionsaufrufe verzichtet um Zeit
sparen zu können und trotzdem den Eindruck zu erwecken es wäre
gekapselt.

Gruß,
T.S:

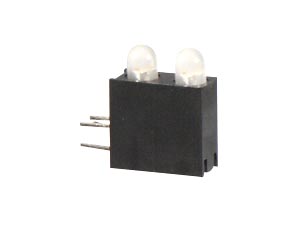

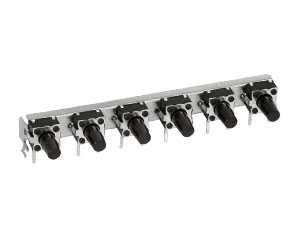

Bauteile von Pollin:
