Hi
Verkaufe Leiterplatten die maschinell in guter Qualitдt gefertigt
werden.
zB: in FR4 Material ein- oder zweiseitig mit oder ohne
Lackbeschichtung, Preisebeispiel: zweiseitig 100/160 durchkontaktiert =
18 euro
Gruess
Ginov

Autor: Christian Kutzner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sind das nur die Platten, oder kannst Du das auch ätzen?? Geht auch
diese Größe : 245x90mm ??

Gruß

Christian

Autor: hristoginov (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo
es gibt kein Problem
max groesse 360mm/500mm
min groesse  80mm/120mm
Gruesse
H.Ginov

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> min groesse  80mm/120mm

Ist jetzt ein Witz, oder? 8x12cm als kleinste Größe ?

Autor: Tobias Schneider (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
fuer 18 Euro pro Eurokarte frage ich nicht nach der minimalen Groeße.

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schon !

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es keine  Rüstkosten?
Wie hoch ist der Mindestbetrag?
Wie müssen die Layoutdaten vorliegen?
Wie lange ist die Lieferzeit?

Gruss
Karl

Autor: Tobias (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Anatol:

Ist das im Anhang noch aktuell ?

Autor: anatol (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo

ja, diese Preise sind immer noch Aktuel!!!!

H.Ginov

Autor: Matthias Asselborn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Vielen Dank für die TOP Qualität zu sehr günstigen Preisen

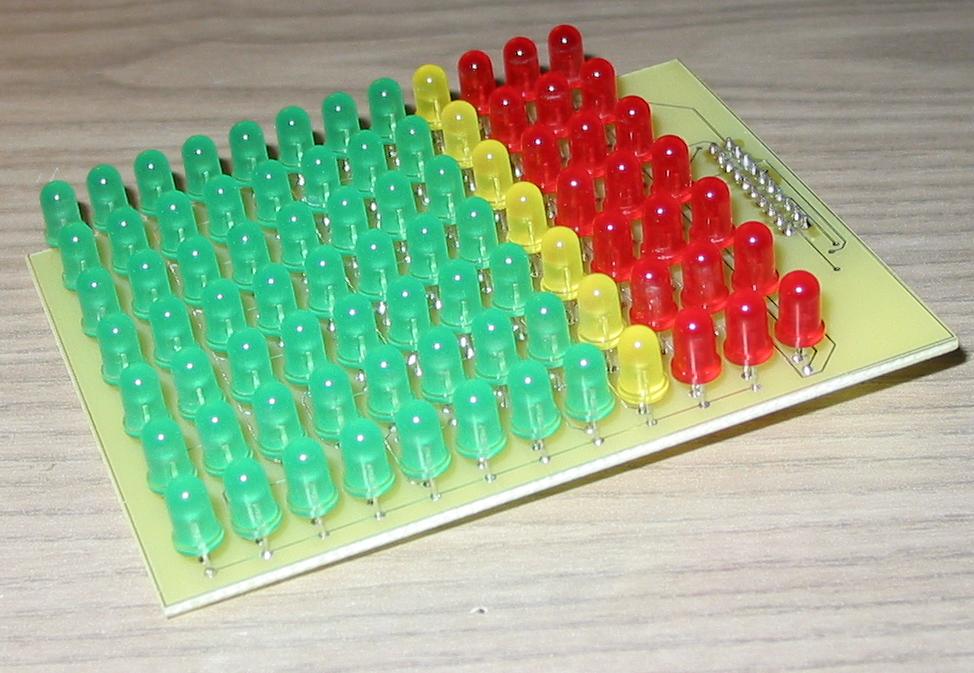

habe 8 x 100x80 ätzen lassen für meinen Spectrum Analyzer und nochmals
eine Basisplatine !!!! und Led Treiber platten
jede Platine doppelseitig gebohrt und durchkontaktiert zu einem
sagenhaften Preis !!!!

die Qualität ist sehr sehr gut !!!
so macht das Basteln spass !

Autor: Matthias Asselborn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

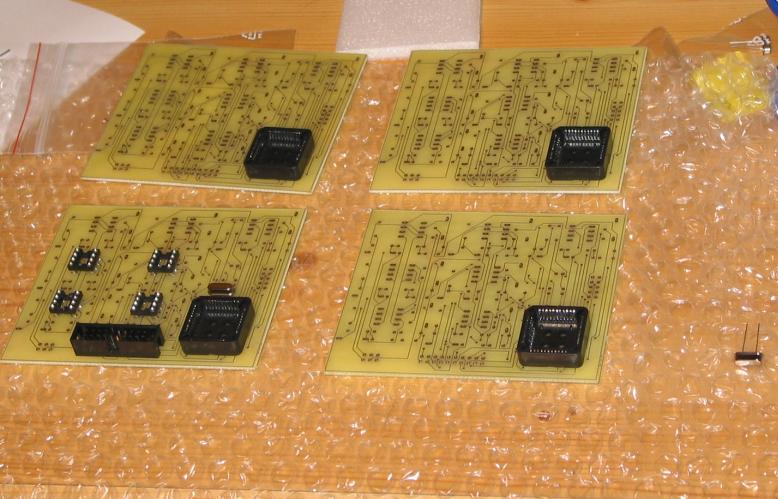

noch ein paar bilder

Autor: Matthias Asselborn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

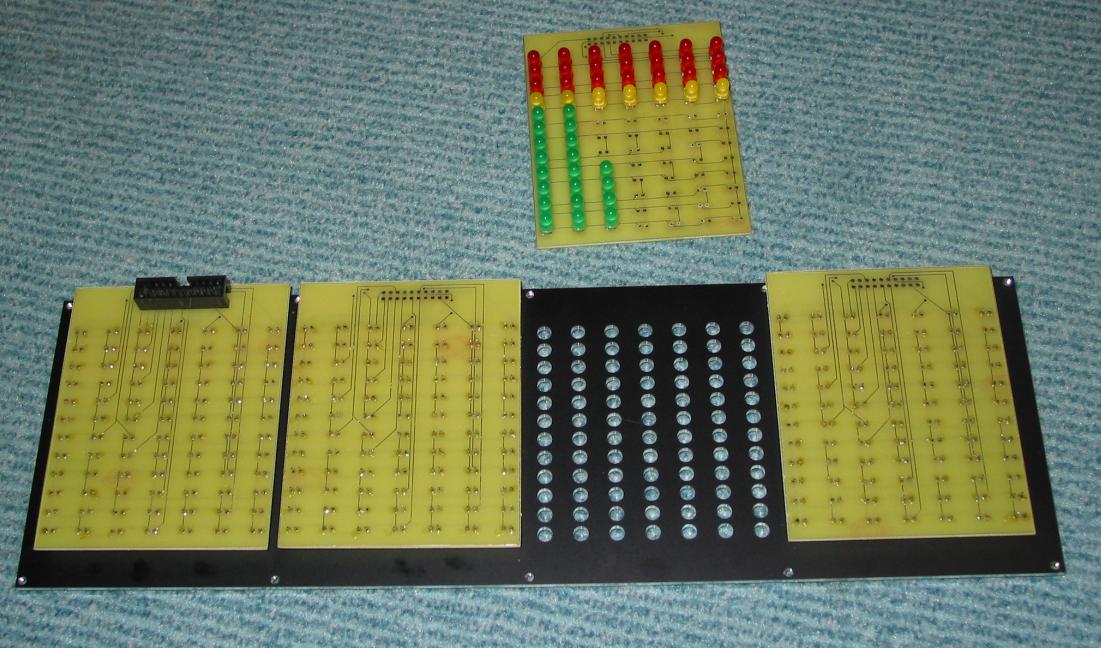

komplett so sieht er mal aus !

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Toll, wie soll man denn mit deinen Bildern die Qualität der
Leiterplatten beurteilen ?

Martin

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ach weist du lass mal eine ätzen dan beurteile
die sind besser als manche 5 mal teureren anbieter hier in deutschland
...

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wollte damit auch nur sagen, daß deine Bilder für die Beurteilung der
Qualität nutzlos sind. Würde mich schonmal interessieren, kannst du
nicht mal eine Leiterplatte auf den Scanner werfen ?

Martin

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mach ich bei gelegenheit
nur nen treiber müsste ich fast erst selberschreiben so wie das hier
aussieht ... mit dem scanner....

grüßles

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wäre super, danke schonmal !

Autor: Steffen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Matthias,

wie sah es mit den Lieferzeiten aus und wo kommen die Platinen
eigentlich genau her?

Steffen

Autor: Bastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
denke doch mal dass die Größe 80x120 nur die min. Leiterplattengröße
ist. Das Layout kann man doch auch kleiner ätzen, wenn man die Platine
dann daheim selber ausschneidet, oder?

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also aus bulgarien lieferzeitca ne woche
natürlich ist 80x100 mindestes leiterplatten maß
habe auch schon kleinere layouts ätzen lassen musst halt dann sägen

Autor: Steffen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Matthias

Aha, ist nur schade, dass trotz modernster Technik bei uns solche
Preise nicht machbar sind.

Noch eine Frage zu den Platinen, wie sieht der Lötstopplack aus? Olimex
(auch Bulgarien) schlampt da etwas sehr. Es sind etliche
Staubeinschlüsse erkennbar und ds Lot kriecht unter den Lack. Obwohl
ich sagen muss, dass die Platinen an sonsten OK sind. Ist nur ein
optischer Fehler.

Steffen

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe die leiterbahnen versilbern lassen da brauch ich dann keinen
lötstop lack ich denke aber dass dieser anbieter da sehr sauber ist !

@modernster technik und presie nicht machbar..... naja rechne doch mal
die arbeitsstunden..... dann erklärt es sich doch von selbst ..

gruß matthias

Autor: Steffen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
????
Was hat versilbern mit dem Lötstoplack zu tun?

Ich werde das Angebot von Anatol bei den nächsten Platinen mal testen.
Schaden kann es ja nichts.

Steffen

Autor: buffy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo alle zusammen, bin Neu hier . . .

ich möchte mir für div. Test Schaltungen Platinen machen lassen (ein-
und zweiseitig).
Habe mich hier mal im Board umgeschaut, und habe eine Frage zu der
Firma SELECTRA - PCB aus Bulgarien, die Preise sind ja wenn die
Qualität
gut ist ertragbar einseitig ca. 14€ zweiseitig ca. 18€

Wie Bestelle ich da, was Brauchen Die, sprechen die Deutsch !

Gruß Buffy

PS: Noch was, echt Gutes und Informatives Board.

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hristoginovgmx.de  wäre meine antwort
habe nun mehr als 12 platinen schon ätzen lassen
jedes mal die selbe top qualität

Autor: buffy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey matthial das ging ja supper schnell,

sendest du die Files gleich mit, und wie wird bezahlt.

Gruß buffy

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja eagle und bezahlt wir per übereisung
ich glaube nur 4 euro porto - der ist sehr freundlich !
es kann aber ein - 2 wochen dauern @lieferung aber normla eine woche
!!!

und echt mal supi qualität ...
hab n gesamten spektrum analyzer ätzen lassen ....

Autor: buffy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Info,

werde die Woche meine Bestellung Aufgeben, und Berichten.

Gruß

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@buffy

Ja, bitte berichte mal. Ich möchte bald auch dort Leiterplatten machen
lassen. Kannst ja vielleicht mal eine Platine auf den Scanner legen,
wenn möglich ? Hab schon zwei Angebote angefordert, freundlich ist der
auf jeden Fall. Preise sind spitze und wenn die Qualität stimmt, werde
ich da auf jeden Fall regelmäßig bestellen.

Throsten

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jetzt wartet mal leute ich fotografiere nun eine platte
die meisten hab ich halt schon bestückt und geklötet ...

Autor: matthias asselborn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

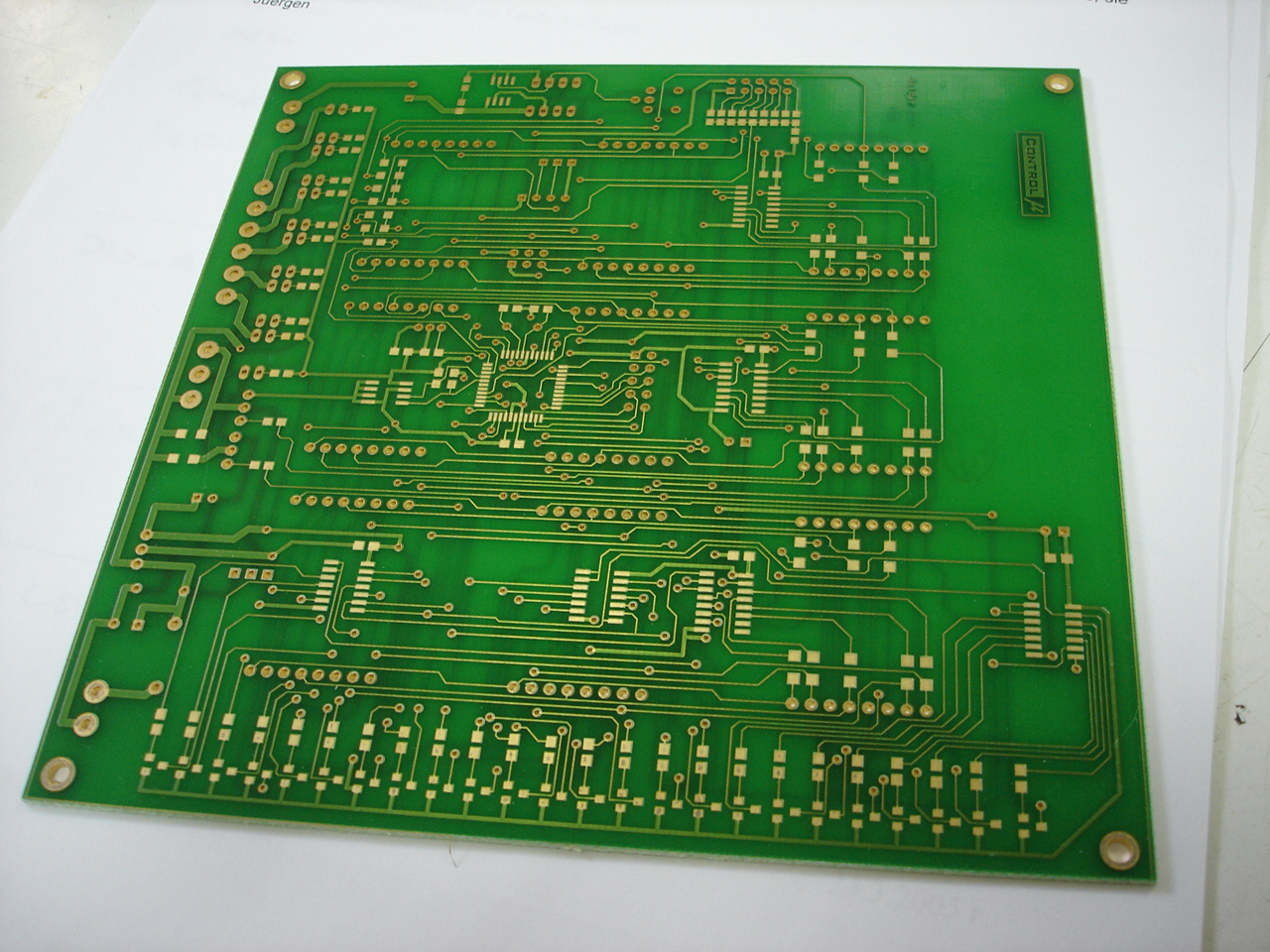

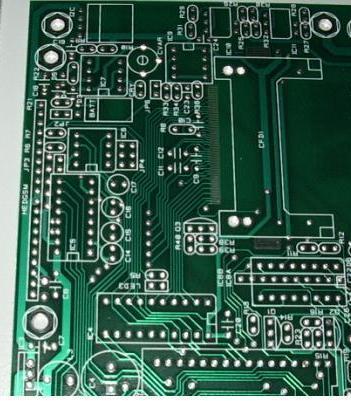

anbei wie gewünscht wer größere bilder mag und mehr
email !

Autor: matthias asselborn (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
nochmal eins sorry habe meinen scanner nicht instaliert

Autor: Andreas Jakob (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Matthias,

Du schreibst gezahlt wird per Überweisung.
Ist das dann eine Auslandsüberweisung ( Kosten ? ) oder
haben die ein Konto in Deutschland. Und was ist mit dem Zoll ?
Fallen da (theoretisch) Zollgebühren an ?

Die Preise sind ja ansonsten absolut Megabillig.

Grüße
Andreas

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
porto inkl zoll ca 4 euro

konto ist in deutschland kostet als nichts

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die preise ermöglichten mir einen etwas doch größeren digitalen
mit leds aufgebauten spektrum analyzer

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
andreas jakob ? kommt aber nicht zufällig aus untereichen ?
nähe bei 89281 altenstadt

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
" komst " statt " komt " sollte es natürlich heissen ....

Autor: Andreas Jakob (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein :-) es gibt noch einige andere die genauso heißen.

Autor: matthias asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sorry meinte ja nur... hätte ja sein können

Autor: Andreas Jakob (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Cool, also zusammengefasst :

doppelseitige Euro-Leiterplatte in guter Qualität
inkl Versand ca. 22 Euro. Deutsches Konto und schnelle
Abwicklung.

Bestellung ist schon sicher :-)

Grüße
Andreas

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hätte halt gerne mal ein Scan schön von oben gesehen. Von einer
Leiterplatte mit viel SMD, Lötstoplack und Bestückungsaufdruck und
hoher Bauteildichte. Die Leiterplatte von Matthias kann ich noch selbst
herstellen.

Thorsten

Autor: anatol (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo
Sie koennen schon meine Internetadresse besuchen.
www.bilex-lp.com
Gruesse
H.Ginov

Autor: Scotti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thorsten:

Jetzt bin nicht so kleinlich und probiers einfach mal aus!
Qualität ist mehr als i.O.!!  :-)

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe jetzt auch Leiterplatten von Bilex bekommen, die Qualität ist
für den günstigen Preis mehr als in Ordnung. Würde gerne ein Scan hier
reinstellen, doch es sind leider nicht meine Leiterplatten.
Allerdings könnte man folgende Kritikpunkte anbringen:

* Die Bohrungen sind nicht immer zentrisch (hab ich allerdings auch
  schon bei PCB-Pool beobachtet, und die Leiterplatten sind dreimal
  so teuer)
* Lötstoplack in der Umgebung eines Pads löst sich bei Erwärmung
* Leiterplatte ist nicht gefräst sondern geschnitten, daher etwas
  faseriger Rand

Positive Punke wären:

* sehr günstiger Preis
* freundlicher und mitdenkender Kontakt, meldet sich auch, wenn
  Unklarheiten mit der Leiterplatte auftauchen
* man erhält einen zu bestätigenden Probeausdruck vor Beginn der
  Fertigung
* schnelle Abwicklung, bei mir insgesamt 8AT (von der Bestellung per
  Mail bis zur Aushändigung durch den Postboten)

Im übrigen kommen die Leiterplatten per Einschreiben, eine Vorauskasse
ist nicht erforderlich. Zusammengefasst kann ich bis jetzt Bilex nur
empfehlen. Es muß halt jeder für sich entscheiden, ob ihm die
Grenzwerte (min. Leiterbahnbreite etc.) ausreichen. Ein besseres
Preis-Leistungs-Verhältnis wird es wohl nicht geben. Ich habe übrigens
schon eine weitere Leiterplatte in Arbeit. Diesmal eine doppelseitige
mit viel SMD und feinen Strukturen. Bin gespannt, wie die wird. Von der
werde ich dann mal einen Scan hier reinsetzen.

Gruß
Thorsten

Autor: anatol (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo

schon habe ich und einen Kalkulator gestellt, mit dem Sie selbst den
Preis berechnen koennen,
http://www.bilex-lp.com/preise/kalk.html
schon und eine neue Technologie "nikel-gold", geeignet fuer
SMD-bestueckung,

bald smd-bestueckung!!

gruesse
anatol

Autor: Andrej (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich müchte ein Nutzen bestellen. Ist auch Ritzen möglich ind inclusive?
Kann ich den Nutzen machen lassen oder soll ich selbst vorbereiten? Ich
nur Version bis 1000 Pin.
Gruß Andrej

Autor: anatol (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo
lieder zur zeit kann ich keine Ritzservice anbieten, aber neulich habe
ich eine alte Ritzmaschine gekauft, und wenn ich in Betrieb zetze, gebe
ich Ihnen einen Bescheid.
gruesse
anatol

Autor: LüLü (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@anatol
Kannst u auch Leiterplatten mit runder Form ausfräsen?
Hier im Forum war mal davon die Rede, dass du die Leiterplatten
ausschneiden würdest.

Autor: anatol (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hallo
es besteht kein Problem, Ihre Platinen zu fraesen(gegen Aufpreis), im
Anhang finden Sie eine .pdf datei mit zwei Bilder.
gruesse
Hristo Ginov

Autor: LüLü (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Anatol
Danke für deine Antwort, wie viel teurer wird eine solche Platine
denn??

Autor: anatol (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo
ungefahr 3-5 euro teuer als normal Platine.
gruesse
Hristo Ginov

Autor: holgi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo zusammmen,
habe da drei platinen anfertigen lassen, und war mit der Qualitaet
begeistert, kann diese Service nur weiterempfehlen,

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sagte ich doch ... hab nun schon etliche Platten ätzen lassen ..
nie Probleme gehabt

Autor: Hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was heißt eigentlich Bestückungsdruck?

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sie sehen wo Sie ihren Widerstand platzieren
quasi die Bauteilanordnung wird aufgedruckt
ein Widerstandschaltsymbol wird dort gedruckt wo spaeter auch ein
Wid hinkommt

Autor: anatol (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo
hier finden Sie mehr Information:

 http://www.bilex-lp.com/tehnik/p.html

gruesse
anatol

Autor: Messfux (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Matthias: Bin aus Osterberg, wo bist Du her? Suche lokalen Kontakt
zwecks praktischen Austausch. Arbeite mit µC (Hobby).

Gruß

Messfux

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Matthias

ist zwar etwas OT, aber wie bekommst du so professionell aussehende
Frontplatten her? Läst du die irgendwo herstellen?
Was kostet so was ? Wie findet man Firmen, die so etwas als
Auftragsarbeit erledigen?

Viele Grüsse
Karl

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
komme aus 89281 Altenstadt
ist das das Osterberg da bei Illereichen - Dattenhausen ...

die Frontplatte ist orginal von Audioscope aus Italien
wenn du die Spektrum Analzyer Platte meinst wo die 12x28 Leds drin
stecken
die hab ich mir fraesen lassen ist schwarzes elox Aluminium
bei Schaeffer ca 80Euro

http://www.schaeffer-apparatebau.de/index.php?opti...

die Platte aus Italien direkt von Audioscope ca 60Euro
nun es ist halt mein Hobby
und n 3 Wochen wenn ich meine Pruefungen bestanden habe baue ich ihn
fertig

gruessles Matthias

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe zur Zeit grad noch andere Projekte wie die JBL S2600 und diverse
JBL Hoerner

was heist OT? over teuer?
normal sagt man doch overkill?

gruessles Matthias

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OT = off topic

Autor: Matthias Asselborn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
achso naja gut dann hätte ich aber auch keine Fotos vom Analyzer posten
dürfen ....
hab hier in dem Thread nichts dagegen @ solche OT's

grüßles Matthias

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Yahoo-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
