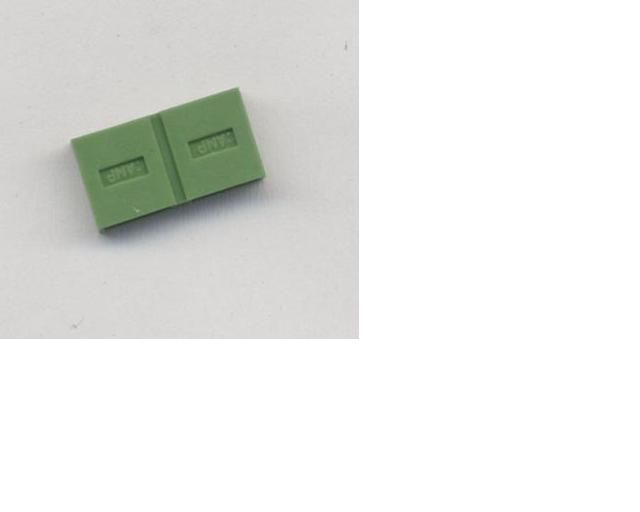

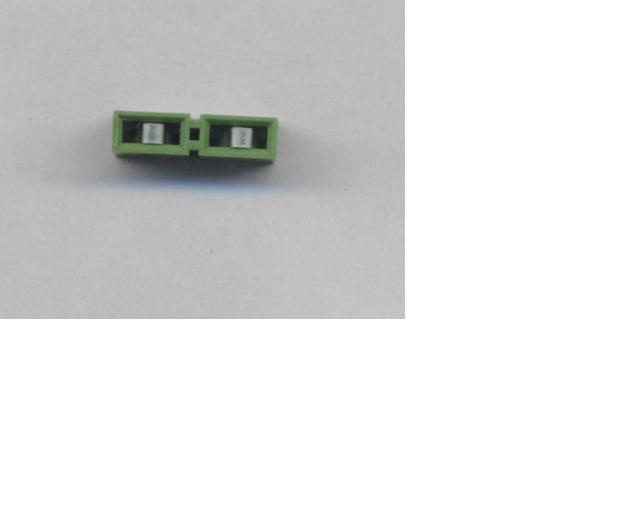

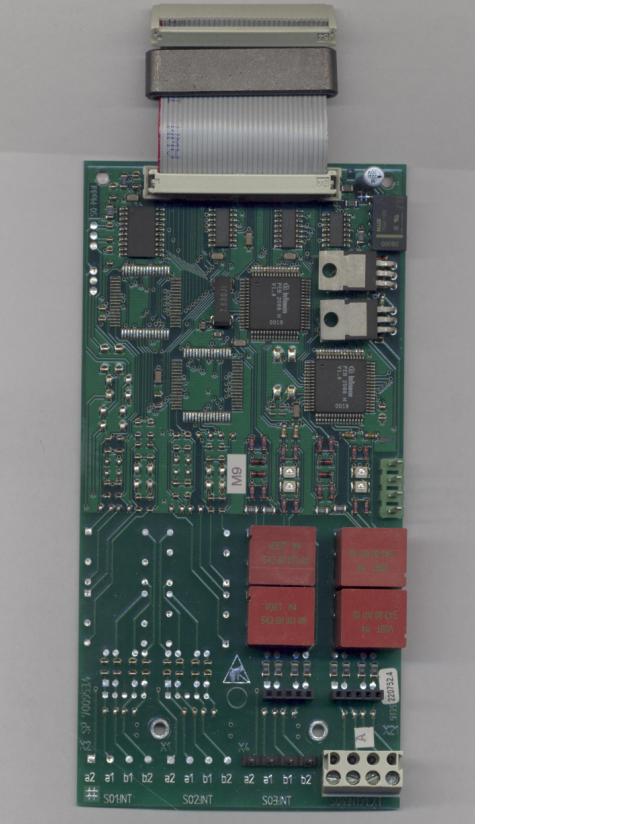

Hallo , bin momentan schon länger auf der Suche nach einem speziellen größeren Jumper (Brückenstecker). Beim Hersteller wie den Distris solcher Technik (Anlagen/Boards) gerade vergeblich versucht. Dann kam der Verweis auf die Bucht, man fragt sich echt bei welchen Vereinen man da um Hilfe bittet. Es geht um das Teil im Dateianhang (die ersten beiden Bilder), zur Verdeutlichung noch dazu das Gegenstück auf der Platine ganz Rechts Mitte (grün). Kann mir von euch jemand sagen welcher Hersteller, oder bei welchem Lieferanten man das bekommt, oder eventuell eine Typenbezeichnung zum Selbersuchen? Danke schon mal im Voraus.
Angehängte Dateien:
Steht doch drauf -- AMP-Tyco. http://www.te.com/en/home.html Im IT-Bereich ist es üblich, mehrere Einfach-Jumper nebeneinander zu verwenden. Die Hersteller verlassen sich darauf, dass der Kunde die gemäß Anleitung aufstecken kann. Doppel-Jumper mögen zwar idiotensicherer sein, aber die anderen gibt's halt an jeder Ecke. http://www.reichelt.de/Stiftleisten/JUMPER-2-54-RT/index.html?;ACTION=3;LA=444;GROUP=C141;GROUPID=3220;ARTICLE=9016;START=0;SORT=artnr;OFFSET=16;SID=11TcKX1n8AAAIAAFz8g-M48ec5f3ca6e89b354ede547c32b6dce8 Der Pinabstand scheint ja wie üblich 2,54 mm zu betragen?
Angehängte Dateien:

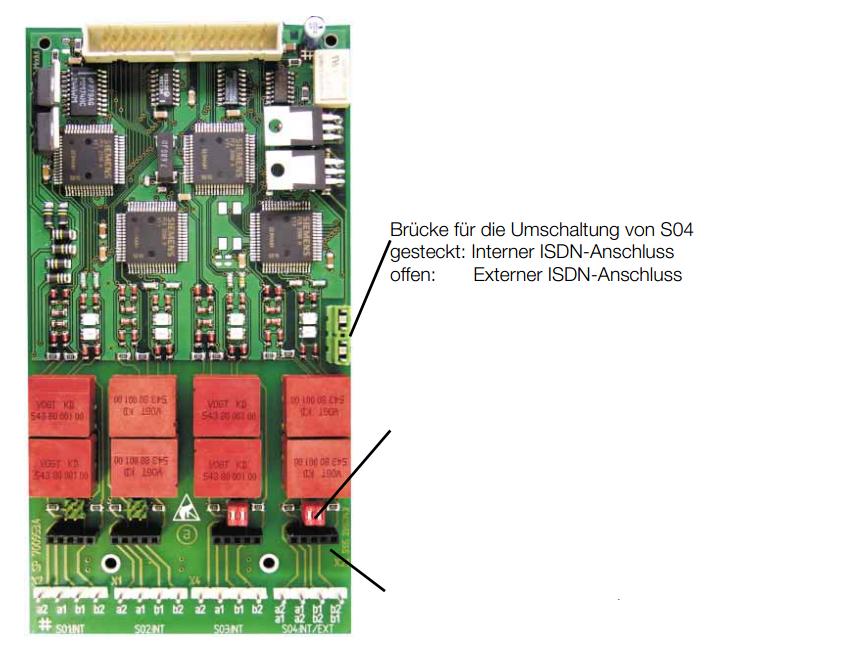

@ om pf , da hast du dich leider verschaut, mit Google bin ich auch nicht weit gekommen, der Link zu Reichelt sind die in der Reihe ganz unten, doch dieder jener welcher hat einen Pin-Abstand von ca. 5 mm und ist grün und steht rechts seitlich senkrecht, deshalb das Bild zur Verdeutlichung noch eines hinterher damit man es erkennt, die Abmessungen des 4-auf-2-Brückensteckers sind Länge ca.15 mm , Höhe 8 mm u. Breite 4 mm, also eine Maxiausführung von dem im Link zu Reichelt, davon habe ich übrigens genug um Säue zu füttern, PC-Jumper sind es ebend nicht, und in der IT habe ich solche wie gesucht noch nie gesehen, die Frickelei die mir von den Distris/Hersteller geraten wurde, also kann ich mir meine Anlagen für Kunden dann auch in der Bucht besorgen, kommt billiger und ist eigentl. auch nicht mehr wert beim Hersteller übern Distri einzukaufen, wird mir eine Lehre sein für die Zukunft, aber trotzdem Danke für die Mühe, muß ich wohl mal bei den Quellen RS u.Co herumtelenieren
Korrektur zum Löt-Pin-Abstand des Steckerunterteils, er ist nicht 5 sondern 4 mm,
Ok, die Größenverhältnisse gehen aus dem Foto nicht so wirklich hervor. Wenn der Pinabstand 3,96mm beträgt und die Blades ca 1,6mm breit sind, könnte es sich um das "Mod I"-System handeln: http://www.te.com/catalog/cinf/en/c/11284/1081 Du brauchst dann den hier in 2fach: http://www.te.com/catalog/bin/TE.Connect?C=10246&M=PPROP&P=33396&BML=10576,17560,17536&LG=1&PG=1&IDS=36511,178257,36630,87992,36634,36633&N=3#features BTW: Jumper heisst auf Englisch "post shunt"
@ ompf , Danke dir für die Links, sieht wohl ganz danach aus als würde das passen, den Abmessungen und Abb. zumindest nach sind die wohl identisch, nun warte ich nur noch auf eine Rückinfo von RS , bei welchem Distri (BE) könnte man noch nachfragen?, in Pförring (Pollin) habe ich schon vergeblich gesucht, muß man wohl auch mal andere Lieferanten (Anlagen), weiter weg kontaktieren
Wegen Verfügbarkeit solltest Du direkt bei Tyco anfragen. Falls Du nur kleine Mengen brauchst, geht das vielleicht auch als Musterbestellung.
Danke dir sehr für die hilfreiche Unterstützung, von anderen Seiten kam bisher leider Nichts. Werde mich dann mal mit Tyco in Verbindung setzen, mal sehen ob es das sepzielle Teil noch gibt. Gruß
Du kriegst die Teile bei Mouser http://www.mouser.de/Search/ProductDetail.aspx?R=826853-2virtualkey57100000virtualkey571-826853-2
