Design Spark, DXF Dateien haben keine Leiterbahnen
Autor: Heinz (Gast)
Datum:
Angehängte Dateien:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Hallo Liebe Forumgemeinde,

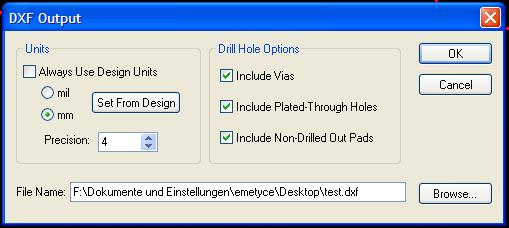

ich habe ein Platinenlayout mit DesignSpark 3 erstellt. Nun erstelle ich
von diesem Layout über das Programm eine DXF Datei (nur dieses Format
kann unsere Fräse behandeln). Jedoch sind in dieser Datei keine
Leiterbahnen sichtbar nur die Bohrungen.

Was mache ich falsch?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Thread löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Design Spark, DXF Dateien haben keine Leiterbahnen
Autor: hp-freund (Gast)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
http://www.designspark.com/content/how-do-we-expor...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Design Spark, DXF Dateien haben keine Leiterbahnen
Autor: Heinz (Gast)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Danke hp-freund!
Genau damit wurde das Problem behoben :-)
Vielen Dank!!
