Forum: Mikrocontroller und Digitale Elektronik Hitachi SP10Q003 // SP10Q005 ansteuern


Autor: Kevin aKa Cyberstein (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Ich hab hier 2 GLCDs einmal SP10Q005 und ein SP10Q003 ich wollte eins
der beiden an den PC hängen aber dieses Vorhaben scheitet an meiner
Unwissenheit.
1. Brauche ich nen Bauplan was wo dran muss(20 Pins -sehr kleines
Flachband).
2. Infos zu dem Controller um ein Programm mit dem ich es dann
ansteuern kann zu finden.

Ich denke doch das es hier einige Leute geben muss die mir helfen
können.

Danke ...

Kevin

Autor: Kevin aKa Cyberstein (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hier Infos von Hitachi

Autor: Benedikt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was du brauchst ist ein LCD Controller wie den SED1330 oder etwas selbst
gebautes, so wie mein LCD Controller
http://www.mikrocontroller.net/forum/read-4-160854.html#new

Autor: Kevin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wo bekommt man so einen SED 1330 Controller zu Kaufen??

Autor: Kevin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann ich das LCD nicht direkt ansteuern??

is da nicht schon ein Controller drin?

Autor: Mark De jong (mark_de_jong)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Kevin,

Leider bringt der SED1330 nicht, weil er nur bin 256 zeilen geht,
und dein display hat 320 zeilen.

Dafür brauchst schon denn S1D13705.

Grüße Mark,

Autor: Kevin (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

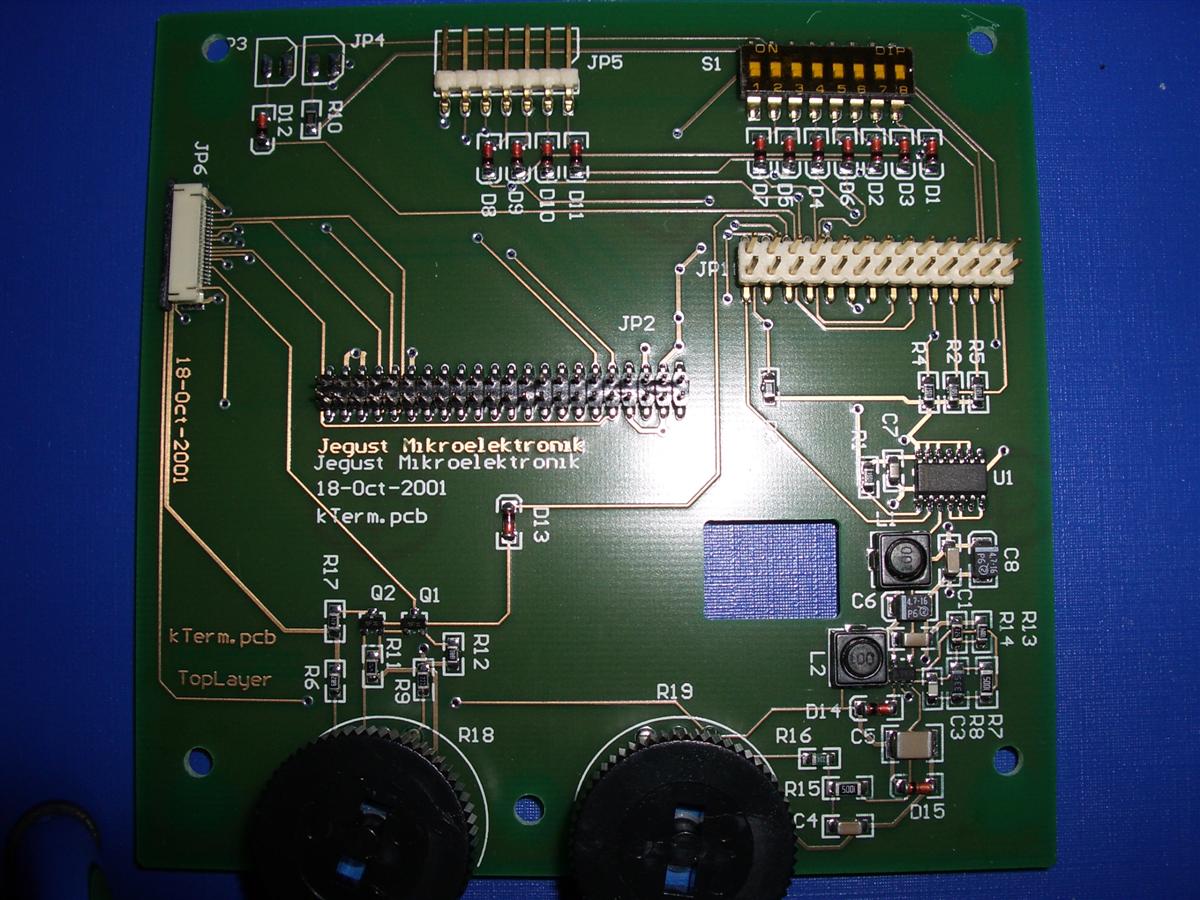

Ich hab dazu noch ne Platine ist das eventuell ein Kontroller?
Siehe Bild im Anhang

Autor: Mark De jong (mark_de_jong)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Kevin,

Was ist auf der unterseite drauf?

Auf diese seite ist ein schaltnetzteil (rechts unten)
und kontrastregelung hintergrundbeleuchtungsregelung (die zwei potmeter
links unter)

Grüße Mark,

Autor: Benedikt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das auf der Platine ist nur der Spannungswandler.
an einem von den beiden Stiftleisten war der Controller angeschlossen.

Der S1D13705 kostet >20€ + Platine.

Das LCD ist eben aufgrund der etwas ungünstigen 240x320 (anstelle der
üblichen 320x240) nicht so einfach anzusteuern.

Besorg dir am besten irgendwo (ebay, Pollin usw.) ein LCD mit
Controller (meist KS0108, T6963 oder SED133x bei LCDs mit 128x64 bis
320x240 Pixel)

Autor: Kevin (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hmm ein 128x64 mit KS0108 hab ich schon.
Ich würde gern das Hitachi nutzen weil ich das jetz schon habe.
Unter der Platine ist nichts mehr.
Das LCD war auf der Platine angeschlossen und die Platine war auf einem
Miniboard mit LCD anschluss(siehe PDF) angeschlossen.

Ist es möglich das an einem normalen PC zu betreiben?

Autor: Mark De jong (mark_de_jong)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Kevin,

Da ist dein LCD Controller drauf.
Nein, du kannst das Display nicht ohne controller am PC anschliessen.

Grüße Mark,

Autor: Kevin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja wenn die Platine doch ein Controller ist kann ich dann nicht das
Display an dem Controller und dne Kontroller an den PC z.B. über
Parallel Port oder so ansteuern.

ähnlich wie mein KS0108.
Da hab ich nur das Interface bauen müssen.
http://www.ocinside.de/go_d.html?/html/glcd_displa...

Da sollte doch hier auch gehen aber alleine bin ich bis jetz noch nicht
drauf gekommen.
ein LCD ist schon Geschichte.

Autor: Mark De jong (mark_de_jong)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist genau das Problem, die Platine (vom bild) ist keine kontroller,
die ist auf dem pcm4823 daruf.
