Forum: Mikrocontroller und Digitale Elektronik LED schalten


Autor: DeltaEx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich bin ein völliger anfänger und will mit eurer Hilfe einen
Microprozessor programmieren der 10 LED steuern kann.

Also als erstes was brauche ich alles dazu?
Software
Hardware
Welche art von Microprozessoren? PIC oder AVR?

Autor: thkaiser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ob PIC oder AVR ist Geschmackssache - ich bevorzuge Atmel, weil diese
Controller alle einen Flash-Programmspeicher haben. Dann benötigt man:
1. Ponyprog (Freeware, http://www.lancos.com)
2. "Programmiergerät", auf der o.g. Seite gibts Schaltpläne
3. Eine Experimentierplatine (Lochraster genügt fürs erste vollkommen)
4. Den Prozessor selbst (AT90S2313)
5. Einen Quarz (1..10MHz, je nach Anwendung)
6. Eine stabilisierte Spannungsquelle 5V (Spannungsregler)
7. Die 10 LEDs nebst Vorwiderständen.
8. Die Datenblätter des Controllers (http://www.atmel.com)

Habe ich etwas vergessen?

Ich programmiere meine Atmels zumeist direkt in der Schaltung. Mit
Ponyprog hatte ich noch nie Probleme, allerdings habe ich hier im Forum
auch schon anderes gehört - kann ich nicht nachvollziehen.

Autor: DeltaEx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gib es ihrgendwo ein Schaltplan für eine LED steuerung??

Autor: guenter (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

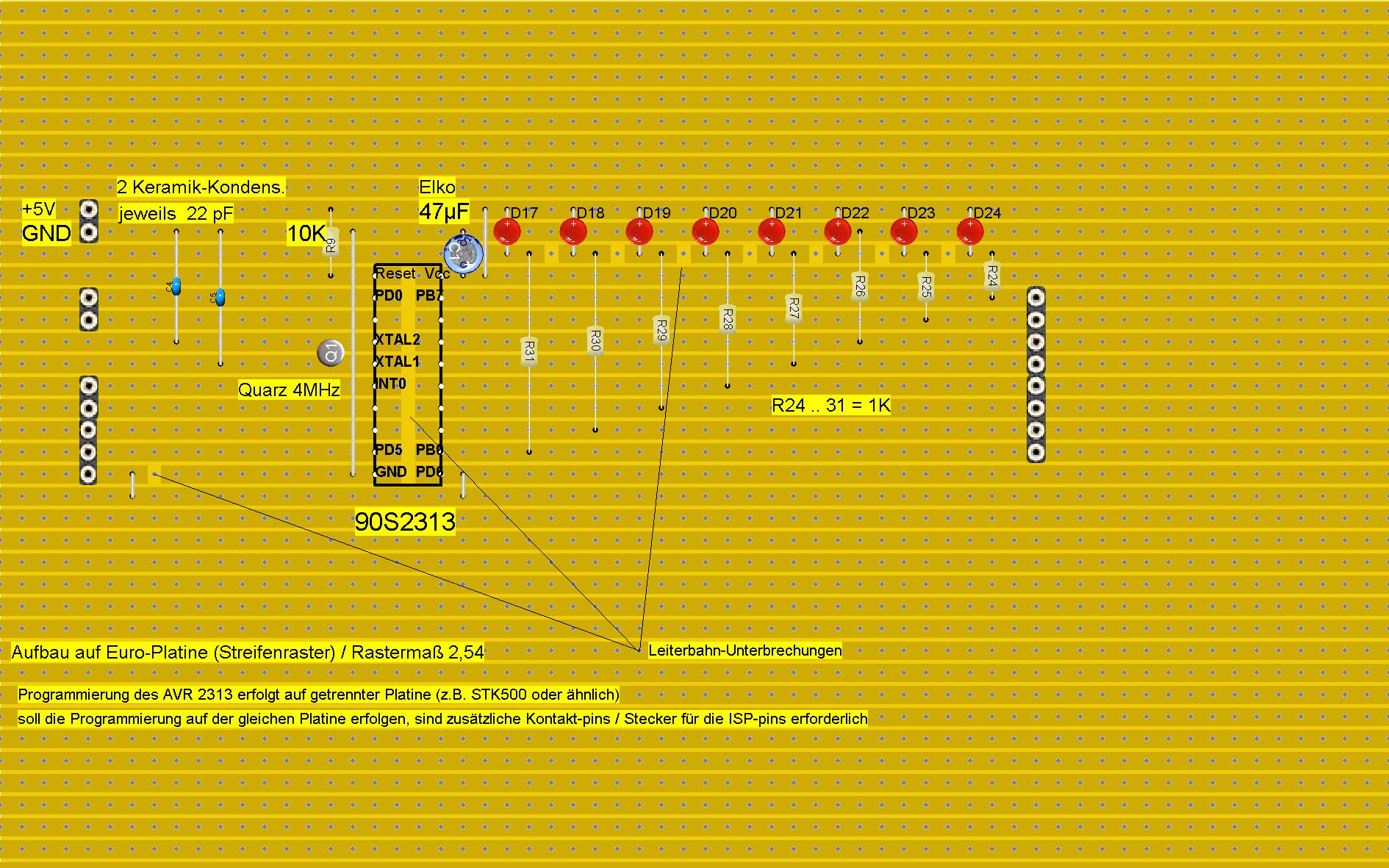

Hallo

anbei ein (möglicher) Aufbau auf einer Lochraster-
Platine.

Für weitere Fragen kannst Du dich ja nochmals melden

viel Erfolg

Günter

Autor: DeltaEx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
VIELEN DANK Günter.
Ich fahre Morgen zum Elektronikladen und kaufe mir die Bauteile,
da werde ich morgen bestimmt noch mehr fragen haben:-)

Nur probleme habe ich noch beim kauf eines Programmiergerätes für die
AVR's welchen können sie mir empfehlen? Kann aber nicht viel dafür
ausgeben da ich noch Student bin oder ist das zusammen bauen eines
Programmiergerätes nicht schwer?

Autor: Peter Fleury (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Betreffend Programmiergerät:
Liese doch die Antwort von thkaiser !
1. Ponyprog (Freeware, http://www.lancos.com)
             =========
2. "Programmiergerät", auf der o.g. Seite gibts Schaltpläne
                          ==========        ==

Oder schaue auf meine Homepage: http://jump.to/fleury
Gruss
Peter

Autor: DeltaEx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja aber das Problem bei mir ist das ich nicht weiss was ich mir dafür
kaufen soll welche Bauteile :-( gibt es irgendwo eine Stückliste?

Autor: Peter Fleury (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann schaue eben auf meine Homepage,
http://www.mysunrise.ch/users/pfleury/index.html

und folge dem Link "AVR Projects ->Build your Starterkit"

Hier findest Du unter anderem eine Stückliste mit Photos der Bauteile !

Gruss
 Peter

Autor: guenter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

unter

http://homepage.ntlworld.com/seanellis/avreval.htm

findest Du ebenfalls ein gutes Board; ich hab's nachge-
baut, es hat auf Anhieb bestens funktioniert

Günter

Autor: Lars Könihk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

schau mal nach unter www.AR-Online.de, gerade geeignet für Einsteiger,
gibt dort auch Starter-Set, ich würde auch mit einen kleinem AVR
anfangen, Deine Aufgabe ist einer der leichtesten mit, würde mir nur
überlegen, welche Programmiersprache Du nimmst, ich arbeite sehr gerne
mit FASTAVR, dem Baisc-Compiler, kenne noch alles von Conrads C-Control,
das ist sehr ähnlich, mit Pony-Prog hauts auch gut hin, gibt es sogar in
Deutsch.

Lars

Autor: DeltaEx (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe jetzt die Plattine nachgebaut die im Anfang ist. Hab jetzt aber
überhaupt keine anhung wie ich den Chip programmieren soll damit z.B.
die LEDs nachernander Aufleuchten mit den tutorials auf der seite konnte
ich noch nicht viel anfangen

Autor: Markus Burrer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
schau mal hier
http://www.katalog.embedit.de/index.html?d_1005_AV...
Da findest Du einen Programmer, der mit PonyProg zusammenarbeitet
Und schau Dir das mal an
http://www.katalog.embedit.de/d_1010_2313_Mini_Mod...

Gruß
Markus

Autor: DeltaEx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Programmer und alles andere habe ich schon! Nur will ich jetzt ein
Programm schreiben das die 8 LEDs steuern kann. Ich finde im Internet
leider keine tutorial für anfänger mit Basic.

Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann würde ich mit ASM anfangen und hier im Tut. lesen.

Ich habe auch mit asm damals beim Z80 angefangen.

Gruß Mike

Autor: guenter (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo DeltaEX

1. BASCOM-Compiler besorgen  http://www.mcselec.com/
   dort gibt's auch Beispiele !!!

2. Installieren und Beschreibung studieren

3. Buch kaufen
   Claus Kühnel 'BASCOM-AVR / AT9023x3'
   auf der HP von Dr.Kuehnel gibts auch Beispiele
   www.ckuehnel.ch

oder
---> www.google.de (Suche: BASCOM); du wirst überrascht sein, was es da
alles gibt ... !

4. Programme compilieren und im Simulations-Teil
   testen

5. AVR programmieren  (Programmer-Kabel / Software)

4. Probieren, studieren, probieren ...

anbei ein kleines BASCOM-Programm

Günter

Autor: Paul (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, ich weiß ja nicht was dein Ziel ist, aber wäre es nicht einfacher
und billiger deine LED's mit normalen CMOS-IC's anzusteuern? Gerade für
dein obengenanntes Lauflicht ist so etwas überhaupt kein Problem.
