Forum: Platinen Polygon pour altium


Polygon pour altium
von Julian R. (Firma: Messring Systembau) (hirschauto)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

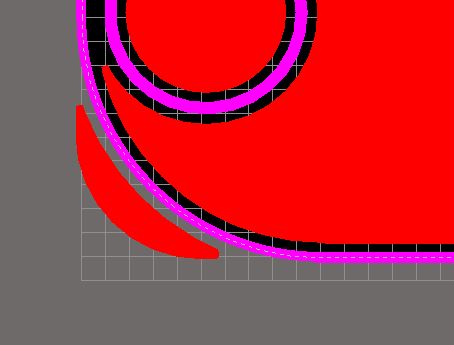

ich habe ein Polygon gezeichnet und es geht über die Platine hinaus.
kann mir jemand helfen was ich falsch gemacht habe?
vielen Dank schonmal

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Polygon pour altium
von Altium (Gast)

Lesenswert?
• ▲
▼
Du hast die Linienzüge außerhalb deiner Board-Outline gezogen.

Lösung:
Wähle die richtige Außenkontur für dein Polygon. NUtze dafür gerne den
Single-Layer Modus. Damit kannst du einfach die Außenkante als
Umrissbestandteil deines Polygons anwählen.

Workaround:
Delete Dead-Copper.
Hier musst du in den Regeln entsprechend große Flächen löschen lassen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Polygon pour altium
von Julian R. (Firma: Messring Systembau) (hirschauto)

Lesenswert?
• ▲
▼
Vielen Dank!
mit single layer und remove dead copper hat es funktioniert!

Ihr seid die Besten! :) :)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
