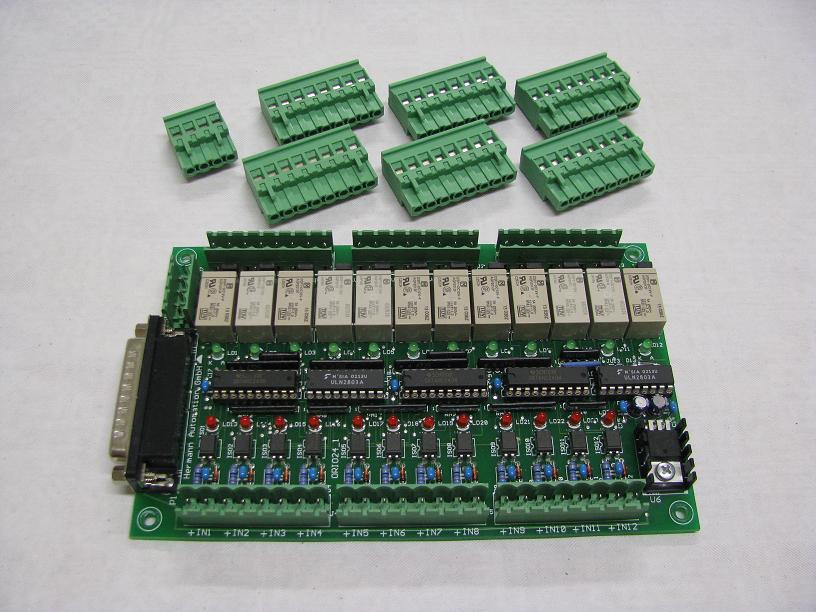

Hallo zusammen, nachfolgend biete ich 2 Stück Schaltverstärker inklusive galvanischer Trennung mit Optokopplern und Relais an. Jede Baugruppe hat 24 Kanäle (12 Eingänge und 12 Ausgänge). Die Schaltung selbst wird mit 12 V DC betrieben. Beschreibung eines Eingangs: Alle 12 Eingänge sind 2-polig einzeln mit einem Vorwiderstand von 1,8 KOhm und einer anti-parallelen Schutzdiode auf Optokoppler PC817 geführt. Das Signal aus den PC817 wird mittels 74HC240 aufbereitet. Der Ausgang des 74HC240 geht über 4,7 KOhm als IN-Pin auf den SUB-D 25 Steckverbinder. Die Schaltschwelle eines Eingangs liegt bei gemessenen 2,5 V. Bei 5 V DC fließen ca. 2 mA, bei 15 V DC ca. 8 mA über den Optokoppler. Der aktuelle Zustand eines Eingangs wird zusätzlich mit einer roten LED angezeigt. Beschreibung eines Ausgangs: Alle 12 OUT-Pins vom SUB-D 25 Steckverbinder sind direkt auf die Eingänge vom ULN2803 geführt. Die Ausgänge sind direkt mit Relais DSP1-DC12V-F verbunden. Die NO-/NC-Kontakte eines Relais können mittels Jumper wahlweise zum externen Steckverbinder verbunden werden. Die Schaltschwelle am SUB-D 25 Steckverbinder liegt bei gemessenen 1,7 V. Der aktuelle Schaltzustand der Ausgänge wird zusätzlich mit einer grünen LED angezeigt. Durch die Widerstände am Ausgang der 74HC240 und der Schaltschwelle von 1,7 V am Eingang der ULN2803 konnte ich die Baugruppen ohne Probleme direkt mit einem ATNGW100 (3,3 V GPIO) verbinden. Mit einen Raspberry PI o. ä. müsste es genauso gut funktionieren. Die Funktion aller Kanäle wurde auf beiden Baugruppen erfolgreich geprüft. Im Lieferumfang einer Baugruppe sind enthalten: - 1x 24 Kanal I/O-Baugruppe - 1x Satz Steckverbinder mit Schraubklemmen - 1x SUB-D 25 Buchse mit Gehäuse - 1x Dokumentation der Belegung vom SUB-D 25 Steckverbinder Der Preis pro Stück beträgt 25,00 EUR (zzgl. Versandkosten). Bei Interesse bitte via PN antworten.
