Programm für HD44780 LCD Display:
-4 bit modus
-Hintergrundbeleuchtung schaltbar
-bis zu 8 Tasten

Hardware:
-74HC595 für Display und Hintergrundbeleuchtung
-74HC165 für Tasten
-74HC00

µC:
-4 Portpins-> MISO,MOSI,SCK,SS(Software oder Hardware SPI)

Autor: Branko Golubovic (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

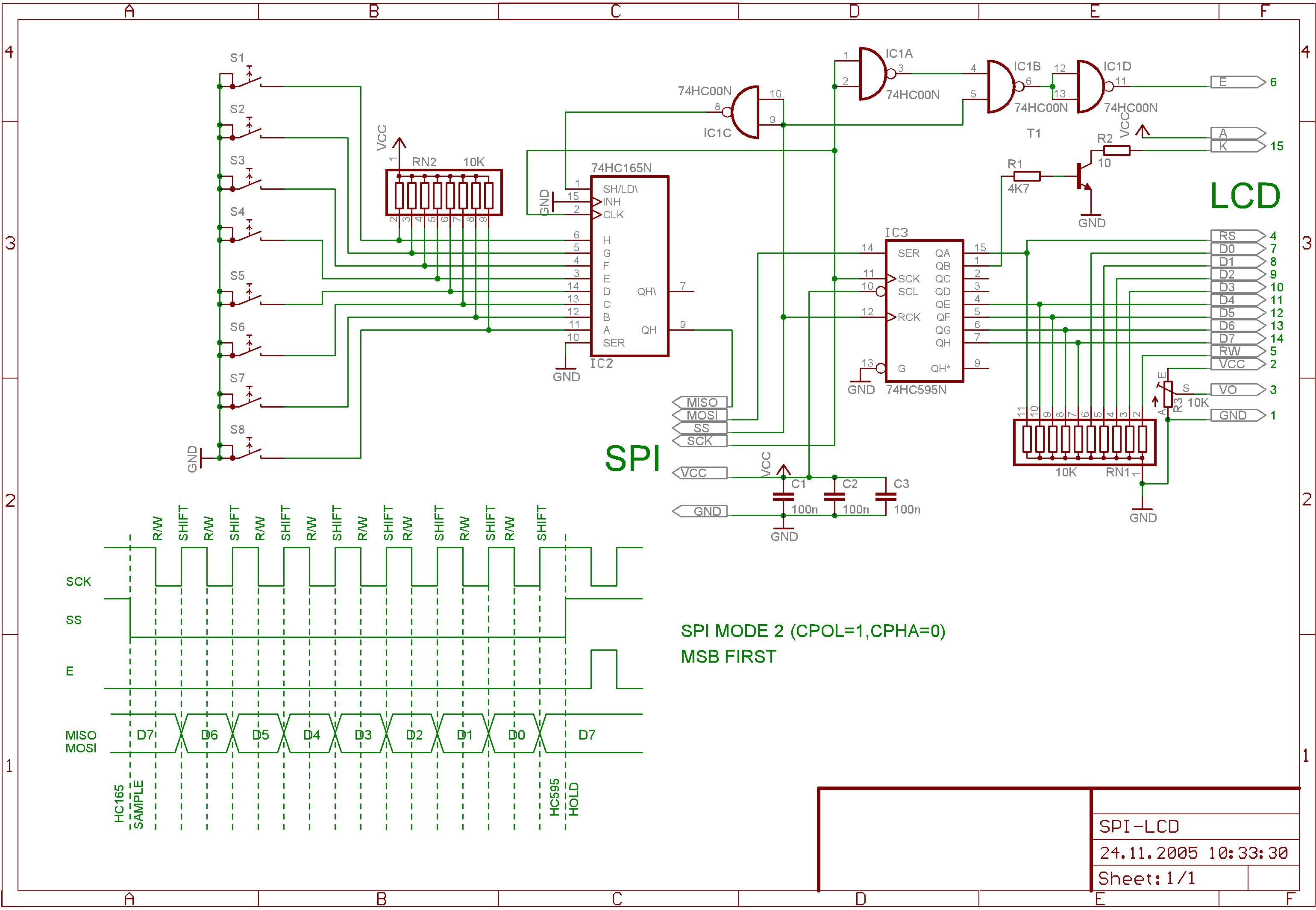

Und hier ist Schaltplan.
