Hi,
hat wer einen Eagle-Plan für ein 2x16 LCD-Display? Ich möchte folgendes
verwenden:
http://www2.produktinfo.conrad.com/datenblaetter/1...

oder kann ich dafür einfach die beiden Leisten MA09-1 aus der Eagle
Bibliothek nehmen??
Danke! Stefanie

Autor: Rick Dangerus (rick)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm die Leisten (MA=male, FE=female) und ordne sie im richtigen Abstand
an.

Oder beschäftige Dich damit ein Footprint selbst zusammenzubauen.
Spätestens bei spezielleren SMD-Sachen, kommt man da m.E. nicht
drumrum.

Rick

Autor: Dietmar (Gast)
Datum:
Angehängte Dateien:
  • DK.lbr (4,14 KB, 124 Downloads)

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefanie,
schau mal in die Lib.


Diermar

Autor: Stefanie (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Dietmar! Vielen Dank für das Display!!

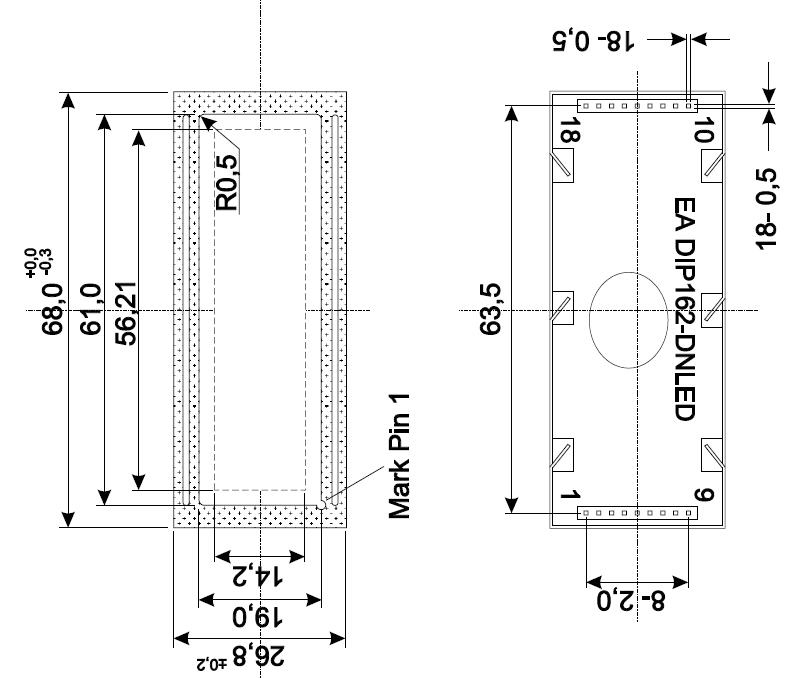

Ich stell mich nun vielleicht etwas blöd, aber bei dem Angaben zu den
Abmessungen für das Display erkenn ich nicht den Abstand von der Mitte
des oberen Pin der 9-teiligen Steckerleiste zur Mitte des unteren Pins.
Es steht da was von 8-2,0. Was soll das genau bedeuten??

Gruß und Danke noch mal, Stefanie

Autor: Dietmar (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Anschlüsse haben ein Raster von 2mm.
