Forum: Platinen Wo finde ich Footprints für Bauteile?


Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich bin auf der suche nach Footprints für Bauteile. Also keine
Zeichnung von den Gehäuseabmessungen, sondern vom direkten Footprint.
Manche Anbieter haben sowas ja direkt mit dabei. Gibt es dort einen
anbieder der viele hat, oder sogar eine Sammlung?
Z.b. von einem SO8W/SOIC8W

Autor: Christoph Kessler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In der Anfangszeit der SMD-Technik gabs Applikationsschriften z.B von
Siemens mit Empfehlungen für die Pads, noch unterschieden nach
Reflow-Löten und anderen Lötmethoden. Auch mit zusätzlichen
"Auffang-Pads" für überschüssiges Lot am Ende eines IC.

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Philips hat sehr umfangreiches Material zu dem Thema auf der Homepage.

Stephan.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich meine einen Footprint wie er z.b.

http://www.fairchildsemi.com/products/discrete/pdf...

da in der mitte der seite rechts zu sehen ist. Das würde einem bei
vielen Bauteilen die man erstellen muss viel arbeit ersparen, da man
nicht noch überlegen muss wie groß man das pad am besten macht und die
bemaßungen viel besser sind

Autor: Sssssss (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Maße für die Pads stehen doch oft in den Bauteil pdfs drin.
Zumindest war das bei allen Bauteilen die ich bis jetzt gebaut habe so
(AMP 40pol 0.4mm Stecker, MMC Conn, Taster, SMD Quarzoszis,...)

Autor: nitraM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter
Für diese Fälle kann ich immer wieder die IPC-Norm 7351 empfehlen.
Da findest du Footprints für (fast) alle SMD-Bauteile, von 01005 bis
µBGA....

nitraM

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@nitraM

Das mit der IPC-Norm 7351 hör sich ja sehr interessant an. Genau so
etwas habe ich gesucht. Gibt es da nur dieses Programm für 2000$ oder
gibts eine möglichkeit sich die Librarys auch kostenlos anzusehen?
Wenn das ganze sich lohnt und einen guten Eindruck macht könnte man mal
über einen kauf nachdenken

Autor: nitraM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Peter

Du kannst dir im Netz einen freien Viewer laden, da sind auch die
Footprints für die Standartbauteile mit dabei.

Damit du nicht so lange suchen musst:

http://www.pcblibraries.com/resources/files/IPC-73...

Viel Spaß und frohes Fest...

nitraM

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@nitraM

DANKE!
Genau so etwas habe ich gesucht. Wenn da die auswahl mal nochwas größer
wird bin ich begeistert.
Eine Frage noch...weißt du ob man in dem Programm irgenwo die Padgröße
sehen kann die die dort vorgeben? Das IC ist ja komplett bemaßt, aber
vom dazugehörigen Footprint die Padgröße lasst sich sicher auch
irgendwie anzeigen oder?
Weiß jemand, wenn man bei der Firma diese Bibliotheken von Allegro
kauft, ob da wirklich alles enthalten ist was es so gibt?

Autor: nitraM (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Peter

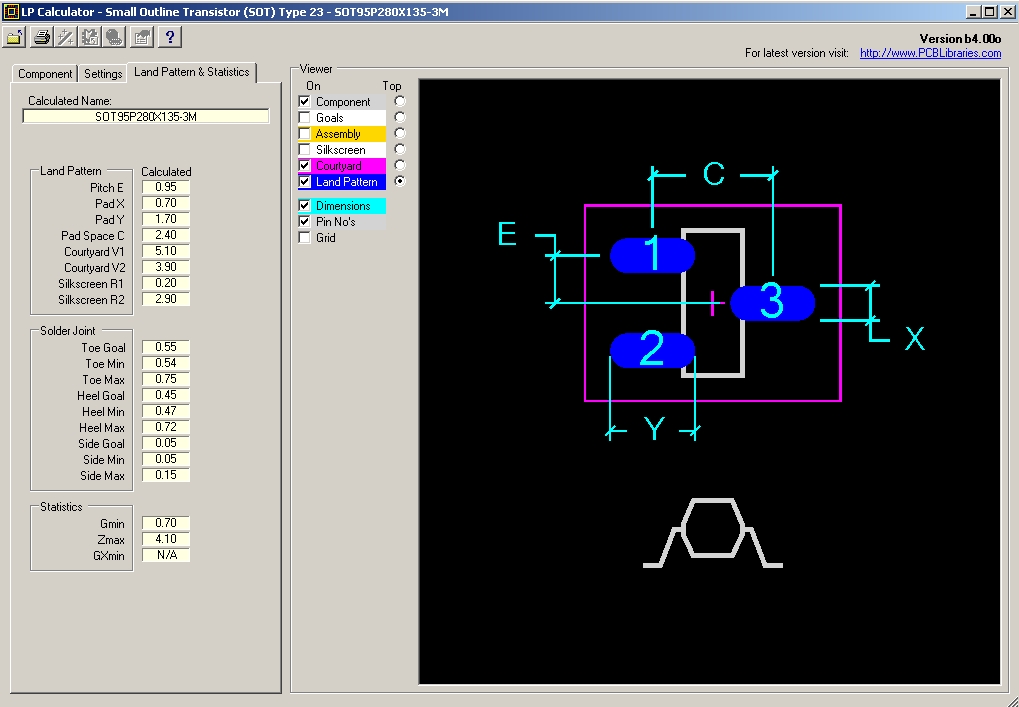

Ich versteh deine Frage nicht.
Wenn du ein Bauteil ausgesucht hast, dann musst du doch nur den Reiter
"Land Pattern & Statistics" anwählen, da sind doch alle Maße
eingetragen!

nitraM

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@nitraM

Stimmt, hast recht. Sowas habe ich gesucht. Vielen Dank nochmal

Autor: nitraM (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bitte, kein Problem,
bin ja nicht umsonst IPC-Trainer :-)


nitraM
