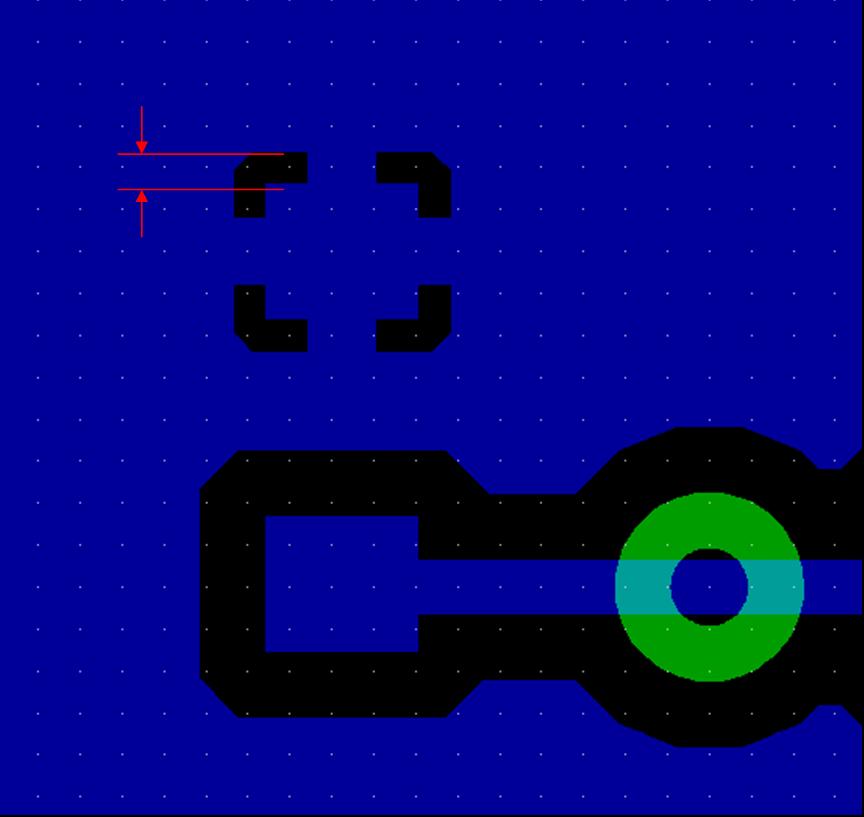

Wie kann ich bei Eagle den Abstand zwischen der Fläche des
Versorgungslayers und dem angeschlossenen Pads verändern (s. Bild)?

Ändere ich den Wert Distance im DRC, wirkt sich das auf alle Pads aus,
ausser auf die am Versorgungslayer.


Gruß
Spike

Autor: EZ81__ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist DRC -> Supply -> -> Thermal das, was du suchst?

Autor: Axel R. (axelr) Flattr this
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
siehe Bild

Autor: Spike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Perfct!
Herzlichen Dank.

Gruß
Spike

Autor: Axel R. (axelr) Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bttschn, grngschn

Grß
AxelR. :-))
