Hallo zusammen, nach langer Suche habe ich mich schließlich hier angemeldet. Und zwar bin ich noch ziemlicher Anfänger was LT-Spice betrifft. Für eine Simulation muss ich unter anderem ein AND-Gate des Herstellers NXP verwenden --> 74HC08PW (QUAD 2-input AND-Gate) Hierfür gibt es lediglich ein Berkeley SPICE Modell: http://www.nxp.com/products/discretes-and-logic/logic/gates/and-gates/quad-2-input-and-gate:74HC08PW?tab=Design_Tools_Tab Jetzt wäre es super, wenn mir jemand erklären könnte wie ich das Modell einfüge. Mir ist noch unklar, ob ich ein Symbol erstellen muss, oder ein vorhandenes AND-Gatter nehmen kann und hierfür dann die Parameter einfügen muss. Desweiteren ist mir noch unklar, was der Unterschied zwischen den Dateien - hc_tfast - hc_tnomi - hc_tslow ist und wie ich diese in ".lib" umwandle bzw. wie und wo ich diese in LT-Spice einfüge. Schon einmal vielen Dank an jeden, der sich die Zeit nimmt und mir weiter hilft. Grüße guldin
:
Verschoben durch User
Die Modelle sind für HSPICE (https://www.synopsys.com/tools/Verification/AMSVerification/CircuitSimulation/HSPICE/Pages/default.aspx). In wieweit LTSpice dazu kompatibel ist ist immer ein bisschen ein Glücksspiel. Es lohnt sich nur dann diese NXP-Modelle zu verwenden und eventuelle für LTSPice anzupassen, wenn du wirklich das Verhalten genau jener NXP Logikbausteine simulieren möchtest. Das Ganze wird relativ langsam. Eine grundsätzliche Anleitung wie man externe Modelle in LTSpice einbindet ist in der integrierten Hilfe in LTSpice, im Bereich FAQ, zu finden. Wenn dir irgendein 74HC08 reicht, dann gibt es in einer gut bewachten LTSpice Gruppe auf Yahoo 74HCxxx Modelle für LTSpice. Wenn du nur eine AND-Funktion brauchst, dann hat LTSpice eingebaute Elemente dafür, die A-Elemente (siehe LTSpice integrierte Hilfe, "A. Special Functions"). Mit den A-Elementen muss man ein bisschen rumspielen um sie zu verstehen. Die haben von Haus aus keine TTL-Pegel und das Verhalten unbenutzter Eingänge ist speziell.
Hallo, ich denke hier in der LTspice-group sind Beipiele mit genau diesen Modellen im Ordner "Files > Lib > Digital > NXP" drin. https://groups.yahoo.com/neo/groups/LTspice/files/%20Lib/Digital%20NXP/ Soweit ich mich erinnere hatte ich damit öfters Konvergenzprobleme. Gruß Helmut
:
Bearbeitet durch User
Vielen Dank für die hilfreichen Antworten. Ich werde es jetzt einmal mit dem 74HC08 Modell aus der Yahoo-Group testen. Hier noch zur Info, was ich damit machen will: Das AND-Gate ist zwischen zwei µC's verbaut, über welche CAN-Daten übertragen werden. Hier entsteht durch Widerstände und einem kapazitivem Verhalten der Schnittstellen ein Art Tiefpass. Jetzt muss ich mit einer Simulation ermitteln, ob die Daten zuverlässig übertragen werden --> Signal muss lange genug an den Eingängen anliegen. An Vcc des AND Gatters liegt eine Spannung von 3,3V an. Verwendet wird dabei ein NXP 74HC1G08 mit nur 2 Eingängen. Da hier kein Spice-Model zur Verfügung stand, wollte ich das NXP 74HC08PW (QUAD 2-input AND-Gate) verwenden, welches sich von den Parametern gleich verhält. Nun bin ich jedoch etwas irritiert, da das Modell in der Yahoo-Group sich 74HC08 nennt, jedoch nur 2 Eingänge hat. Aber noch wichtiger: inwieweit ist die Abweichung zum originalen NXP-Modell. Kann ich davon ausgehen, dass es für mein Vorhaben ausreicht?
> Nun bin ich jedoch etwas irritiert, da das Modell in der Yahoo-Group sich 74HC08 nennt, jedoch nur 2 Eingänge hat. Aber noch wichtiger: inwieweit ist die Abweichung zum originalen NXP-Modell. Kann ich davon ausgehen, dass es für mein Vorhaben ausreicht? Alle NXP Modelle enthalten nur ein Gatter. Dein 74HCT1G08 hat nur die halbe Treiberfähigkeit des 74HCT08 laut Datenblatt. http://www.nxp.com/documents/data_sheet/74HC_HCT1G08.pdf Zitat: The standard output currents are half those of the 74HC08 and 74HCT08. > Des weiteren ist mir noch unklar, was der Unterschied zwischen den Dateien - hc_tfast - hc_tnomi - hc_tslow "fast" ist der beste Fall - min. Verzögerung, min. Anstiegszeit, höchste Treiberfähigkeit "nomi" typisch "slow" ist der schlechteste Fall - max. Verzögerung, max. Anstiegszeit, schlechteste Treiberfähigkeit Kurzschlusströme 74HC86 bei 3,3V mit dem NXP-Modellen slow 12mA nomi 18mA fast 26mA Dein Baustein kannt dann ungefähr den halben Strom.
:
Bearbeitet durch User
Hallo erstmal, ich wünsche euch noch ein gutes neues Jahr! Nach einer kleinen Auszeit setze ich mein Projekt wieder fort. Inzwischen haben sich dazu auch ein paar Fragen angehäuft. 1. Das AND-Gatter 74HC08 (aus der Yahoo-Gruppe) möchte ich mit einer Versorgungsspannung von 3,3V betreiben. Wähle ich dort in den Einstellungen, in der Zeile „SpiceLine“ VCC=3.3 funktioniert dies auch. Eine separate Spannungsquelle, die ich nach Anleitung eingefügt und VCC genannt habe hat jedoch keine Auswirkungen auf das Verhalten der Schaltung. Daher bin ich mir nicht mehr sicher, ob diese überhaupt nötig ist. 2. Der nächste Punkt wären die beiden Dateien 74HC.lib und 74HC_v.lib aus der Yahoo Gruppe. Springt die Spannung an den Eingängen des Gatters von 0V auf 3,3V, dann dauert es 18,9ns bis der Ausgang eine Spannung von 3,3V erreicht hat, egal ob die 74HC.lib oder die 74HC_v.lib verwendet wurde. Bei der 74HC_v.lib steht: „Modified 74HC.lib. Input and output depends on real supply voltage. ” Daher vermutete ich, dass die Reaktionszeit etwas größer werden müsste und nicht gleich bleibt. Im Anhang befindet sich der Testaufbau. In den .lib Dateien habe ich die Kommentar-Sternchen vor D1 und D2 entfernt, um die „clamp diodes“ zu aktivieren. Ich möchte mich schon einmal bei jeder Person bedanken die sich die Zeit nimmt, mir in einem oder mehreren Punkten weiterzuhelfen. Auch freue ich mich über Verbesserungsvorschläge, das Verhalten noch realistischer zu machen und möglichst alles aus diesem Modell herauszuholen. Später möchte ich mich trotzdem noch an das HSpice-Modell heranwagen. Gruß guldin
Hallo Guldin,
die externe Quelle wird für die Eingangs-und Ausgansspannungen
verwendet, wenn man die 74hc_v.lib verwendet. Trotzdem muss man aber die
VCC=3.3 setzen da damit die delays mit einer Formel berechnet werden.
Diese Näherungsforml habe ich mir beim Erstellen dieser Library
ausgedacht. Es ist natürlich eine Näherungsformel.
.param td1=1e-9*(9-3-3)*4.0/({vcc1}-0.5)*{speed1}
* 2-input AND gate
* tpd 25n/9n/7n
* tr 19n/7n/6n
.SUBCKT 74HC08 A B Y VCC VGND vcc1={vcc} speed1={speed}
tripdt1={tripdt}
.param td1=1e-9*(9-3-3)*4.0/({vcc1}-0.5)*{speed1}
*
XIN1 A Ai VCC VGND 74HC_IN_1 vcc2={vcc1} speed2={speed1}
tripdt2={tripdt1}
XIN2 B Bi VCC VGND 74HC_IN_1 vcc2={vcc1} speed2={speed1}
tripdt2={tripdt1}
*
A1 Ai Bi 0 0 0 0 Yi 0 AND tripdt={tripdt1} td={td1}
*
XOUT Yi Y VCC VGND 74HC_OUT_1X vcc2={vcc1} speed2={speed1}
tripdt2={tripdt1}
.ends
Vielen Dank Helmut,
ich habe es nochmal getestet und glaube auch verstanden. Also wenn ich
meine Versorgungsspannung auf 3,27V stelle, dann muss diese sowohl in
der separaten Spannungsquelle, als auch in der Zeile SpiceLine
hinterlegt sein.
Jetzt würde mich noch interessieren wie ich eine Hysterese einbauen
könnte. (Ist das realistisch?)
Für den Worst-Case wären es quasi zwei Kennlinien.
--> Werte aus Datenblatt
Betrieb im Bereich -40°C bis +125°C
| HIGH-level input voltage | low-level input voltage
__________|____________________________|__________________________
VCC=2V | 1,5V | 0,5V
VCC=4,5V | 3,15V | 1,35V
VCC=6V | 4,2V | 1,8V
Falls das kein so idealer Ansatz ist, würde ich es doch einmal mit dem
originalen NXP-Modell versuchen.
http://www.nxp.com/products/discretes-and-logic/logic/gates/and-gates/quad-2-input-and-gate:74HC08PW?tab=Design_Tools_Tab
Das wären dann folgende 3 Dateien:
1. hct.cir
--> ruft die jeweils eingestellten Subcircuits in folgenden Dateien auf
(daher vielleicht unnötig)
2. hc_tslow.cir
--> hier wäre das eigentliche AND-Gatter enthalten (warum hat das nur
einen Eingang?)
.SUBCKT HC08pck 2 3 1 0
*IN=2, OUT=3, VCC=1, GND=0
XHC08 20 30 10 90 NINV1
XPK14 2 90 3 90 90 90 0 90 90 90 90 90 90 1
+ 20 90 30 90 90 90 90 90 90 90 90 90 90 10 pk14
.ENDS
3. tssop.s
--> hier ist .SUBCKT pk14 enthalten. (Widerstände der Anschlusspins)
Da stehe ich jetzt ziemlich auf dem Schlauch, da mir nicht klar ist wie
die Subcircuits zu verknüpfen sind, um am Ende auch die richtigen
Anschlüsse zu erhalten. Ich werde jetzt mit dem aktuellen Modell meine
Simulation testen, aber es wäre schon gut, möglichst an das Original
heran zu kommen, da es sich um ein sicherheitsrelevantes System handelt.
(Die Simulationen werden später nochmal mit Messungen verglichen)
Also nochmals Danke!
Gruß
guldin
Angehängte Dateien:
-
21 KB

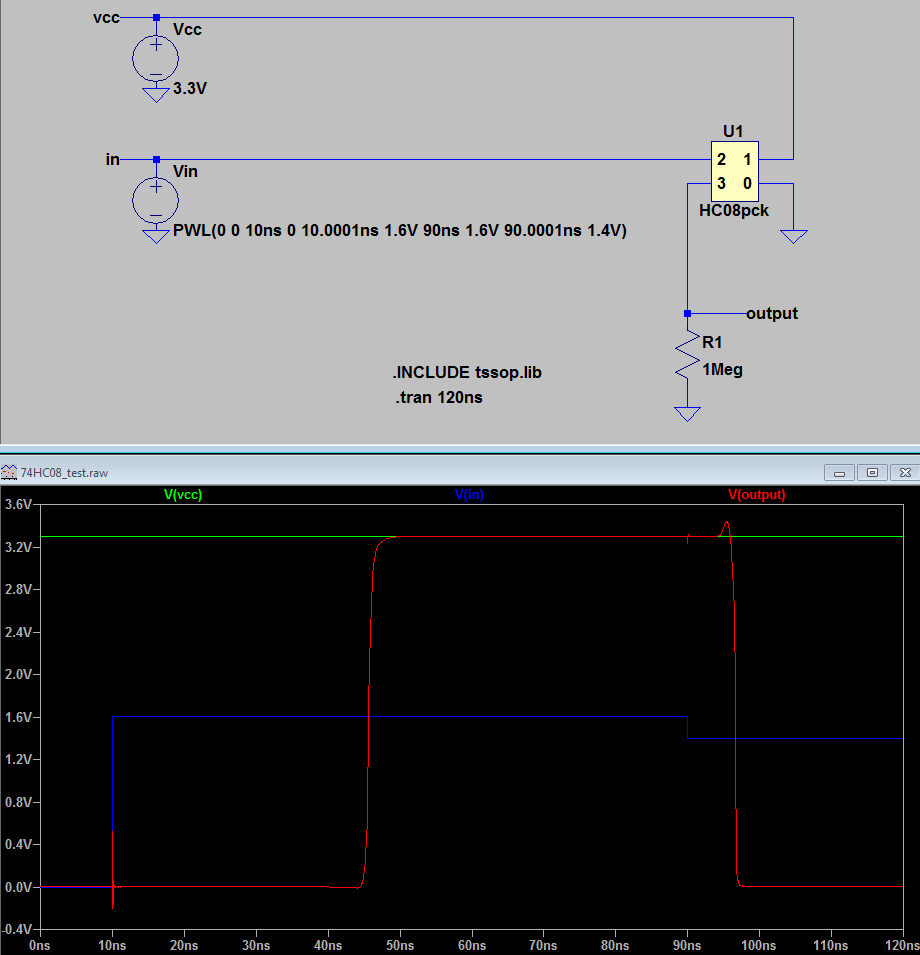

Jetzt habe ich .SUBCKT HC08pck als AutoGenerated Symbol eingefügt, sowie die Datei tssop.s in tssop.lib umbenannt und mit einer Spice Directive verknüpft. Das Ergebnis sieht vielversprechend aus. (siehe Anhang) Allerdings fehlt jetzt noch ein 2. Eingang. Ich hoffe, dass es sich um eine Kleinigkeit handelt, aber komme einfach nicht drauf.
--> Werte aus Datenblatt
Betrieb im Bereich -40°C bis +125°C
| HIGH-level input voltage | low-level input voltage
__________|____________________________|__________________________
VCC=2V | 1,5V | 0,5V
VCC=4,5V | 3,15V | 1,35V
VCC=6V | 4,2V | 1,8V
Diese Zahlen sind die Streuung der Schaltschwelle der Eingänge. Das hat
nichts mit Hysterese zu tun. Jeder Baustein hat einen Schwellwert
dazwischen. Typischerweise liegt der Schaltpunkt bei Vcc/2. Es macht gar
keinen Sinn da etas anderes zu simulieren als eine! bestimmte
Schaltschwelle. Nimm typisch und es wird am besten der realen Anwendung
entsprechen.
:
Bearbeitet durch User
Angehängte Dateien:
-
5,6 KB -
24 KB

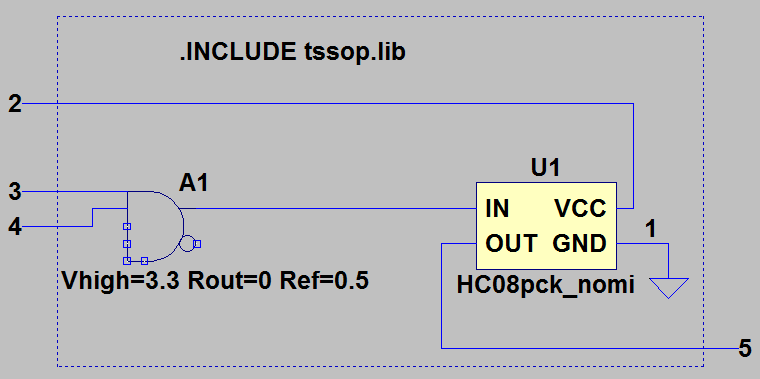

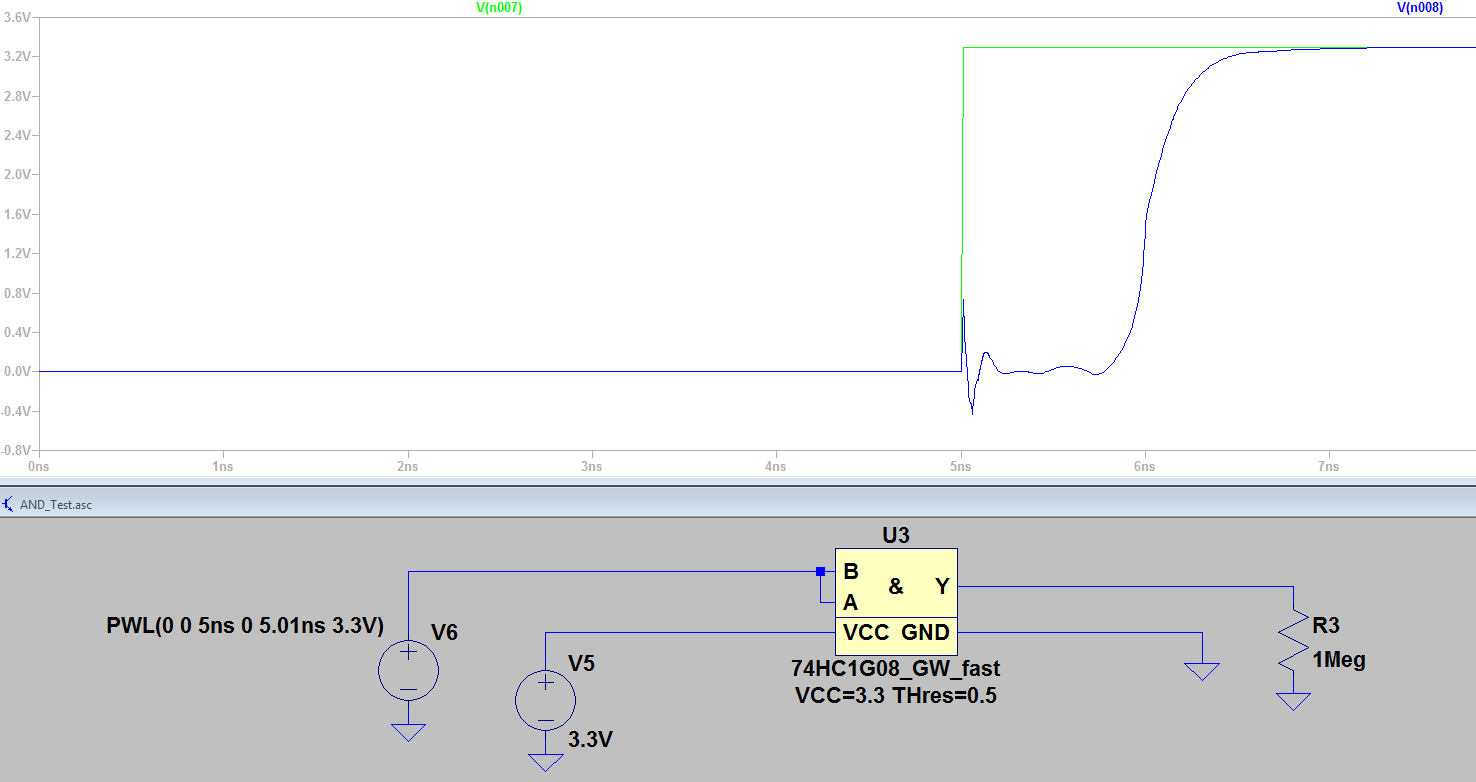

Hallo allerseits, ich habe letzten Endes von NXP die Werte für VCC=3,3V bekommen. Der Schaltpunkt kann bei dieser Spannung zwischen 0,99V & 2,31V schwanken. (unabhängig von der Temperatur) Vor das NXP Model habe ich noch ein ideales AND-Gatter von LTspice geschaltet (Abb. 1) und das Ganze als Subcircuit in einem neuen Symbol verpackt.(Abb. 2) Vhigh=3.3 und Ref=0.5 im Subcircuit entsprechen VCC=3.3 und THref =0.5 im fertigen Symbol. (insgesamt drei Symbole für slow/nomi/fast) Somit kann ich am fertigen Symbol die Schaltschwelle verstellen. Jetzt meine Frage: Fällt jemandem noch ein gravierender Nachteil auf bzw. eine Beschaltung, bei der das Modell versagt? Nochmals Danke. Jetzt dürfte ich nicht mehr all zulange mit diesem Thema nerven :) Gruß guldin
:
Bearbeitet durch User
Hallo Gemeine, ich habe ein ähnliches Problem mit dem Einfügen von den NXP HC-Modellen in LTSpice. Eigentlich benötige ich ein Modell vom 74HC4066. Das finde ich in LTSPice aber nicht. Daher die Idee sich das aus der NXP HC library zu extrahieren. Um das ganze zu verstehen habe zunächst mit einem überschaubaren Bauteil 74HC00 angefangen. Den Spice Code von NXP habe ich angehangen. Der Overhead ist weggelassen wegen der Übersicht. Wenn ich das ganze richtig interpretiere, dann fehlt hier der zweite Eingang des NAND-Gatters. Ist das so richtig oder übersehe ich etwas? Das nur ein Gatter in der library vorhanden ist, ist soweit o.k. Allerdings erschließt sich mir die Verdrahtung des Packages (in meinem Fall pk14) nicht. Daher meine zwei Fragen an die Experten: a) Fehlt wirklich der zweite EIngang vom NAND Gatter oder übersehe ich etwas? b) Wie ist das Gatter im Package angeschlossen? Viele Grüße Karsten
Angehängte Dateien:
-
13 KB

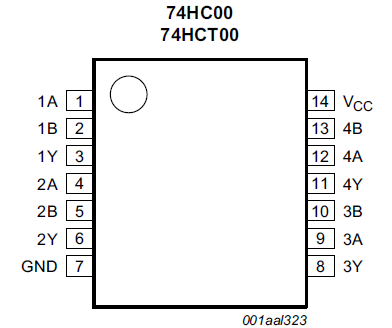

Hallo Karsten, also so wie ich das erkenne, werden zwar die immer verwendeten Gehäusepins 14 bzw. 7 für VCC bzw. GND verwendet, jedoch für das AND-Gate nur die Anschlüsse 1A und 1Y -------- .SUBCKT HC00pck 2 3 1 0 -------------------------------- -------- *IN=2, OUT=3, VCC=1, GND=0 ----------------------------- in Folgender Zeile sind Pins 1 bis 14 benannt: -------- XPK14 2 90 3 90 90 90 0 90 90 90 90 90 90 1 -------- von dort ist nach jedem Pin ein Widerstand in Reihe geschaltet, nach diesen jeweils in Reihe eine Spule und die Enden kommen an den "internen" Anschlüssen 15 bis 28 herraus -------- + 20 90 30 90 90 90 90 90 90 90 90 90 90 10 pk14 --- Der INV2 ist dann mit den Ursprünglichen Pins verbunden. -------- XHC00 20 30 10 90 INV2 ----------------- So ist auch der Anschluss GND=0 an Pin 7 (Außenseite des Gehäuse) auf den internen Pin 21 (Innenseite des Gehäuses) gelegt. Dieser ist mit der Nummer 90 mit INV2 verbunden. Mit 90 sind jedoch auch die übrigen Anschlüsse belegt. Das würde bedeuten, dass die folgenden Pins auf GND gebrückt sind: 1B, 2A, 2B, 2Y, 3A, 3B, 3Y, 4A, 4B, 4Y Ich gehe davon aus, dass es wirklich nur die zeitliche Verzögerung simulieren soll. Nachteil wäre dann natürlich, dass nicht erkannt wird was passiert, wenn an Eingang 1A und 1B unterschiedliche Spannungen anliegen. Ansonsten könntest du ja wie ich ein ideales AND-Gate aus LT-Spice in Reihe zu dem NXP-Modell schalten. Gruß Guldin
