Hallo! Bei http://www.neuhold-elektronik.at/catshop/product_info.php?cPath=41_43&products_id=1808 gibt es das im Betreff genannte Display. Ich seh da eigentlich keinen Haken bei der Sache. Einzig die -22V müssen erzeugt werden. Aber da liegen ja angeblich Informationen bei wie genau man die erzeugt. Falls da jetzt schon wer einen Tipp hat dann bitte posten. Für deutsche Besteller kostet der Versand wohl 5 Euro. Für Österreichische ist es ab EUR 50 gratis oder kostet 3,50 Euro. Alle Angabe ohne Gewähr!
Hi! Ich hab da mal was für mein 320*240er Display gemacht. War mit einem LT1054CN8. Ist eine Chargepump, die glaub ich über 100mA liefern kann, invertiert und die Spannung verdoppelt. Mit der gezeigten Schaltung kommst du mit 12V Versorgung ziemlich genau auf die benötigten -22V. Ausserdem ist sie regelbar, somit ist sie auch zur Versorgung von Probeaufbauten mit OPVs sehr gut geeignet. Bei mir funktioniert das Teil seit mittlerweile über einem Jahr sehr gut. Anbei das Target-File. ciao Fasti PS: Hab auch schon öfters bei Neuhold bestellt und war bisher sehr zufrieden. Über das Display kann ich nichts sagen, hört sich auf alle Fälle gut an.
Danke, aber mit Target fang ich leider nicht viel an :(
Auszug aus dem Link... "Die Display sind neu, damit der Aufbau leichter ist lege ich noch einen gebraucht-/geprüfen CCFL Spannungsinverter kostenlos bei." Ich denke mal, damit ist die Spannungsversorgung geklärt... oder?
Nö, weil der ist nur für die Hintergrundbeleuchtung. Für die -22V Konstrastspannung musst bei solchen Displays meist selbst sorgen, ausser es wäre schon ein Inverter drauf, davon konnte ich aber nix lesen. Müsste man nachfragen, bei meinem war auf alle Fälle keiner drauf.
@Manos: Also ich dachte die -22V braucht man für den Contrast und den Inverter nur für die Beleuchtung!? @Fasti: PNG oder JPG wär super! :) Kann dann jeder anschaun.
In deren Info-Baltt zum Display ist auch noch eine Schaltung abgebildet mit der man anscheinend die Kontrastspannung erzeugt...
@Chirstian hast Du Dir Dein jpeg der Schematic mal angesehen? :)
Oops, mia culpa Konnte in Firefox kaum was erkennen da unscharf... aber wo Du jetzt zu groß erwähntest ist mir aufgefallen, dass das verkleinert dargestellt wurde ;-) Jetzt ist es auch scharf :D
Hab mir den Bauplan auch angeschaut.... Ist tatsächlich auch einer drin, man braucht halt bei der Variante auch noch eine Spule und bei mir reichen Kondensatoren....
Hallo, wollte mal fragen, ob jemand das Display schon in Betrieb genommen hat. Mich würde interssieren, wieviel Spannung der CCFL-Inverter benötigt. Im Datenblatt steht leider nix dazu :-( Gruss, rweber
Ich hab's hier zwar liegen aber noch nicht im Betrieb. Allerdings hat mir jemand diesen wertvollen Link geschickt: http://angeliz.free.fr/electro/elec20.htm Im Schaltplan kann man sehen, dass der Inverter (leider) 12V benötigt. MfG, Thomas
Danke für den Tipp. Habs mal angeklemmt. Der Inverter zieht satte 220mA :-( Probeweise habe ich mal den Pollin-Inverter rangehängt, der kommt doch glatt mit 80mA aus. Gruss. rweber
Ich frag mich im Moment eher ob ich an den Inverter auch die mehr oder weniger stabilisierten 12V eines Netzteils anschließen kann. Einen 7812 danach wird sich nicht ausgehen da der ja eine viel höhere Spannung dafür braucht. Weiß jemand ob das geht mit so einem Standardnetzteil?
Naja, kommt halt drauf an, um wieviel Volt Deine Spannung einbricht. Die Neon-Röhre braucht eine bestimmte Spannung damit die überhaupt zündet. Wenn sie mal am leuchten ist, kommt sie auch mit weniger aus. Ich würde mal sagen: Ausprobieren. Gruss, rweber
Aha. Ok. Dachte eher es könnte was kaputt werden. Wenn es nur nicht gehen könnte dann probier ich es natürlich :) Danke!
ich hatte das Display auch bestellt und es wurde schnell geliefert. Zum Testen fehlt mir auch die negative Spg. und noch der Controller. Mitgeliefert wurde eine Beispielschaltung mit dem AtMega32, aber da werden nur einfach die Portpins an die Displaydaten und Steuerleitungen gelegt. Gibt es ein bischen Beispielsoftware für den schnellen Test? Oder gar eine C-Lib für den verwendeten Displaycontroller?
Hier ist mein damaliger C-Code für das Pollin-LCD Display. Ein paar Änderung für die Display-Größe und es geht. http://www.mikrocontroller.net/forum/read-4-206061.html#new Mfg Sascha
Hi, eine kleine Schaltung für die negative SPannung gibt es auch hier: http://www.mehto.roboterbastler.de/?Projekte:Konverter:Alter_Spannungskonverter Leider ist das mit den Spulen so ein Ding, bei Reichelt und co gibts nicht wirklich brauchbare. :-( (Piepsen, wirkungsgrad schlecht) Aber besser als nichts Geignet sind speicheroptimierte Spulen. Gruß, Xumb
Muss mich mal reinhängen ... Das ist ja Preismässig spitze. Ich hatte mich auf ein EA DIP128-6N5LW eingeschossen in Blau/Weiss. http://www.lcd-module.de/deu/dip/dip.htm Habe es aber noch nicht gekauft. Wichtig für mich ist auch das man das aus 5 m Entfernung lesen kann. Stromverbrauch spielt keine Rolle. hat man das auch beim Display ? Freudi
Preismäßig kann dieser Anbieter bei ebay http://cgi.ebay.de/240128-New-240x128-Graphic-LCD-Module-Blue-White_W0QQitemZ7567288896QQcategoryZ26206QQtcZphotoQQcmdZViewItem zwar nicht mithalten, dafür aber ist die Auswahl größer und das Displays läuft ganz problemlos ohne negative Spannungen an 5V. Das ist mir das Geld Wert gewesen. Billiger als bei inländischen Vertreibern ist das allemal.
Hey Florian. Billiger stimmt. Die Sache mit der Spannung auch. Aber ging das problemlos mit US Lieferung ? Der Zoll soll ja in letzter Zeit auch vertärkt solche Pakete kontrollieren. Freudi
Hi, hab mir grad das Display bei "Neuhold"bestellt. Mal schaun wanns kommt :) Meine Frage: Hat jemand für den Controllertyp eine schon fertige Routine, mit der man Grafiken/Texte anzeigen lassen kann? PS: Is nicht so, dass ich mich nicht selber damit auseinandersetzen würde, aber ich bin zZ voll im Prüfungsstress und kann mich da nicht auch noch drauf konzentrieren. Danke im Voraus Gruß Daniel
Danke Sascha; werd dein Programm aber dann doch noch ein bisschen abändern müssen, weil ich keinen AVR verwende, sonderen einen LPC2129 mit ARM7-Kern, aber das is wahrscheinlich nicht so das Problem.
Hi Sierra Wenn Du es bekommen hast,wäre es super nett wenn Du mal kurz schreiben könntest ob man das aus 5 m gut erkennen kann ( Innenraum ). Freudi
Hi, meines ist gerade gekommen. Habe gehofft, das ein vernünftiges Datenblatt bei ist. War aber nicht. Mfg Sascha
Datenblatt gibt es bei Neuhold zum Download. Und leuchtet es schon ? Freudi
Nö, leuchtet noch nicht. Mit dem Datenblatt Download habe ich Probleme. Sollen 3 Seiten sein. Mir zeigt aber der reader nur die 2. Seite mit Text usw. an. Der 1. und die 3. sind leer. Google ist nicht sehr hilfreich gewesen. Wie soll man den Inverter den anschließen? Steht ja nix darüber drin. Außerdem hat der den ich bekommen habe zwei Ausgänge. Mfg sascha
Mir sagt der Reader er will da Koreanisch oder so nachladen... ohne das zeigt er gar nix. Aber auch in Koreanisch hilft mir das ja nicht viel... Gruß Fabian
Ja du musst dieses Sprachpaket nachladen; der Reader sagt dir zwar dass des Datenblatt in Koreanisch oder so is, ist aber in Wirklichkeit in englisch, wobei da drin auch nur die Display-Abmaße, Pinbelegung, Maximumwerte, etc. stehen.
Richtig, genau das gleiche Problem. Hab mal angefragt wegen Datenblatt, aber es kam leider keine Antwort. Mfg Sascha
@Freudi Also es kommt aus Honkkong. Ich hatte keinen Streß. Kam einfach per DHL. Habe aber gerade eine andere größere Lieferung vom Zoll ausgelöst (war auch so zu erwarten) und ein wenig mit denen gequatscht: Bei privat ist die Freigrenze etwa 40,- Warenwert (ohne Porto) bei gewerblich ca. 20,-. Ebay ist immer gewerblich, da Geld fließt. Bei der Zoll- und Umsatzsteuerberechnung wird dann aber das Porto etc. mitberechnet. Hier auf dem Land reichte ein Ausdruck von ebay zum Nachweis der Zahlungshöhe. Zur Zeit haben die nach eigenen Angaben sehr viel ebay-Kram und hatten sogar handschriftlich auf die Benachrichtigungskarte "ebay Ausdruck" geschrieben. Ohne jetzt ins Detail gehen zu wollen: Deren Kontrollmöglichkeiten und -interessen an diesem Ausdruck gingen gegen Null (in meinem Fall reichte ein Ausdruck von der Paypal-Zahlung). Also liegt es am Absender/Empfänger, wie hoch ihr den Warenwert ansetzt und wie ihr das dokumentiert...
@Florian Danke für die Info. Hast Du das 240x128 ? Wenn man da sagen wir ne 3 stellige Zahl anzeigt kann man das aus 5 m Entfernung erkennen ? Am Pin 4 (Vo) wird ja auch eine "Kontrastspannung" gebraucht. Was braucht man da ? Ist das Teil nun yellow/green oder blau/weiss. Im Datenblatt (http://www.madelltech.com/LCD2401281.html) steht beides. Da steht auch Backlight LED/CCFL ? Was hat denn das angebotene ? Ich weiss die FRagen sollte ich den Verkäufer stellen aber wenn Du das selbe hast kannst Du es vielleicht auch beantworten. Freudi
Ja, das Datenblatt ist ein wenig strange. Es ist blau/weiß, wie vom Anbieter angegeben. Ich habe genau das Teil (in der Käuferliste am 22.2. gekauft). Wenn Du auf der ganzen Fläche 3 Zahlen darstellst ist es bestimmt gut ablesbar (ohne Sonne natürlich). Pin 4 liegt über 5K Poti an Pin 3.
Na ja , bei direkter Sonne schwächeln glaube ich alle. Es soll in der Küche hängen, da scheint zwar auch die Sonne ab und zu rein, aber nicht direkt. Ich glaube es ist mir die 25 Euro mehr auch wert, dann brauche ich nichts mehr für die negative Spannung basteln und vorallen Dingen habe ich mehr Platz im Gehäuse, weil ich auch keinen Inverter brauche und es ist auch kleiner als das Neuhaus. Gab es bei DIr noch irgendwelche Probleme, fehlende Pixel oder sowas ? Freudi
War alles perfekt. Kam auch zügig an. Zuerst irritierten mich die in meinen Augen fehlerhaft angelöteten SMD-Bauteile aber war dann alles OK und anscheinend sieht das halt so aus. Im Thread http://www.mikrocontroller.net/forum/read-4-306961.html sind auch zwei Bilder, vielleicht helfen die Dir noch ein wenig.
@Freudi: die negative Spg. dürfte kein grosses Problem sein mit der Schaltung die hier weiter schon gepostet wurde. Die Teile habe ich gerade bei Reichelt bestellt, der LT1054 kostet 4,05 oder 5,25 als SMD Teil. Dann noch 3 kleine C's und 3 kleine Elkos, ein R und das Poti für den Kontrast. Kostet also unter 10 und dürfte wesentlich weniger Aufwand sein als der nötige Controller zur Ansteuerung. Ich möchte ein Display unter dem Fernseher hinbauen. Zuerst wollte ich das mit 5x8 Matrix LED's machen, aber vielleicht kriegt man auf dem Display auch eine Laufschrift hin? Hat hier schon jemand soviel Erfahrung damit? Angezeigt werden sollen Zeit, Temperatur, Türklingel und Messages wie Mail oder SMS Eingang usw.
Hi JoJoS Genau das will ich machen. Temperatur läuft durch, Rauchmelder falls irgendwo die Batterie alle ist, Wasserstand . Mit einem 2 zeiligen Display habe ich das schon. Basiert auf Mega128 ( Gibt es leider nur als SMD !!). In den Quellcode muss ich aber noch Ordnung reinbringen, da kommt die Routine zum Entschlüsseln der Temp Signale ... zwischendurch LCD Routinen, ist faktisch nicht lesbar und dürfte ich in der Firma nicht abliefern :-) deswegen poste ich denn auch nicht, zumal er ja noch garnicht für das Grafikterminal ist. Wenn er fertig ist ( schätze nach Displayerhalt 1-2 Wochen )stelle ich natürlich ins Forum, ist ja auch privat. Wenn ich dann aber noch die Versandkosten von Reichelt rechne bin ich bei 15 Euro für die neg U + 25 EU Display sind wir schon bei 40 und im Moment ( guter $ Kurs) bekomme ich das Teil aus Honkong ( siehe Florian ) für 45. Da muss ich echt nochmal überlegen .... Freudi
Z.Zt. ist ja eher Biergarten als Bastelwetter :-) In der Küche wäre so ein Display auch nicht schlecht. Aber wenn man die Idee ausbaut kommt man schnell auf ein richtiges VGA Display mit kleinem PC um noch TV, Streaming Client, Börsenticker, Überwachungscam für den Garten/Haustür/Nachbarin's Fenster usw. zu realisisiern :-) Das Neuhold Display liegt hier aber schon und ich hoffe am WE ein 'Hello World' hinzubekommen. Den Mega128 habe ich auch, als fertiges Modul Crumb128, das vereinfacht den Aufbau auch etwas.
So sieht es mit der RV Reverse Funktion aus. Sorry Bild ist mit dem Handy gemacht. Mfg Sascha
So die von mir auf den LPC2124 umgeschriebene Version funktioniert jetzt auch bei mir, sprich ein paar Pixel an-/ausschalten und ReverseFunktion. Muss mir nur noch einen guten Inverter bauen/kaufen, da ich zZ den Kontrast nur von 0 bis -12V einstellen kann. Ich hab gesehen, das bei dem Code schon eine Funktion für die Anzeige von Grafiken dabei ist. Da ich mich aber mit AVR`s mal überhaupt nicht auskenne, weiß ich nicht was z.B. diese Zeile bedeuten soll: c = pgm_read_byte(progmem_s++); Kann mir das vll jemand erklären?? Gruß Daniel
Dient dazu, z.B Grafiken, die im Flash abgelegt sind, auszulesen. Bei mir hat sich die Röhre verabschiedet. Erstmal nach EL-Folie suchen oder ne Ersatzröhre. Mfg Sascha
Ok, alles klar. Ich denk ich werd das mal anderst lösen, so dass das Ganze aus ner Byte-Array rausgeholt wird, d.h. die Grafik sitzt in ner eigenen Datei und wird Byteweise ausgelesen und übertragen.
Ich habe mal eine Frage und zwar, ob jemand eine Schaltung für den CCFL Spannungsinverter hat. Er ist zwar dabei, benötige sie aber trotzdem. danke
Hallo ich habe en Problem mit dem display.zip wenn ich das entpacke stehen komische Zeichen im CODE wie & oder so gibts den Treiber auch ohne das komische zeugs ?
Hallo Sascha u. Gleichgesinnte, der Code ist einfach super und hat mit AVR Studio (u. GCC) auch sofort compiliert, danke. Darauf hin habe ich mir Heute gleich das Display von Neuhold und einen AtMega32 für mein STK500 gekauft. Das Display geht, daber es pulsieren nur schwarze/weiße Pixel auf dem Bildschirm. Hatte jemand das selbe Problem? Folgendes habe ich gemacht: Die folgenden Portverbindungen habe ich wiederholt geprüft! ********** IM T6963.H FILE ***************** #define LCD_READ PINC #define LCD_WRITE PORTC #define LCD_WR 5 #define LCD_RD 4 #define LCD_CE 3 #define LCD_CD 2 #define LCD_RST 0 #define LCD_FS 0 #define LCD_RV 0 #define LCD_CTRL PORTB RV, FS sind nicht verbunden, am RST hängt ein Kond. u Widerstand. ********** IM Main.H FILE ***************** #define F_CPU 8000000 Ich nehme den internen 8MHz Oszi (die Fuse ist gesetzt) ********** IM Main.C FILE ***************** // irgend eine Ausgabe... int main(void) { unsigned char x = 0; unsigned char y = 0; lcd_text[0] = 'A'; lcd_text[1] = 'B'; lcd_text[2] = 'C'; lcd_text[3] = 'D'; lcd_init(); lcd_setpixel(100,10); lcd_send_strg(lcd_text); for(;;) { lcd_setpixel(x++,y++); wait(); lcd_setpixel(x+100,y+10); } return 0; } ************************************* Versorgung: Pin1: GND Pin2: GND Pin3, VDD: 4,9 volt Pin4, Vo : VDD-Vo = - 17V (GND-Vo = -12V) Pin9, 19, 20: Not Connected Hat jemand eine Idee warum da die Pixel heiter wandern und blinken (egal ob der Code ausgeführt wird oder ob ich die CPU stoppe). Lg, Wauschi
Ich vermute, dass das Display keinen richtigen Reset bekommt. Poste mal die LCD_INIT(). Dieser Effekt resultiert m.E. daraus, dass dann der Attribute Modus aktiviert ist, und blinken lässt. Ralf
Hallo Ralf, du hattest recht, ich habe den Reset richtig verbunden und ES GEHT. Super, DANKE
Freut mich, wenn ich helfen konnte, war auch eines meiner ersten Probleme mit dem T6963C :-) Ralf

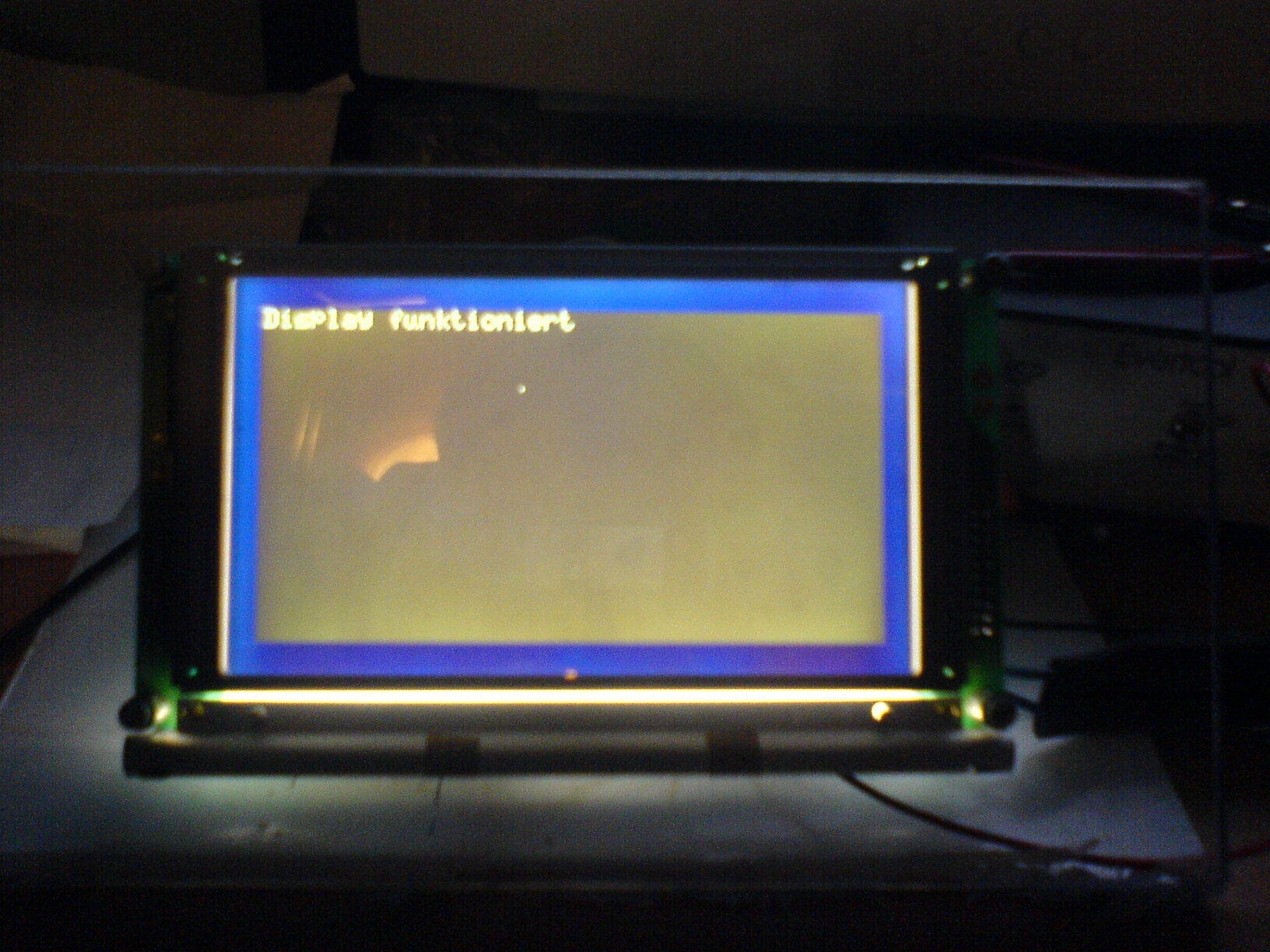

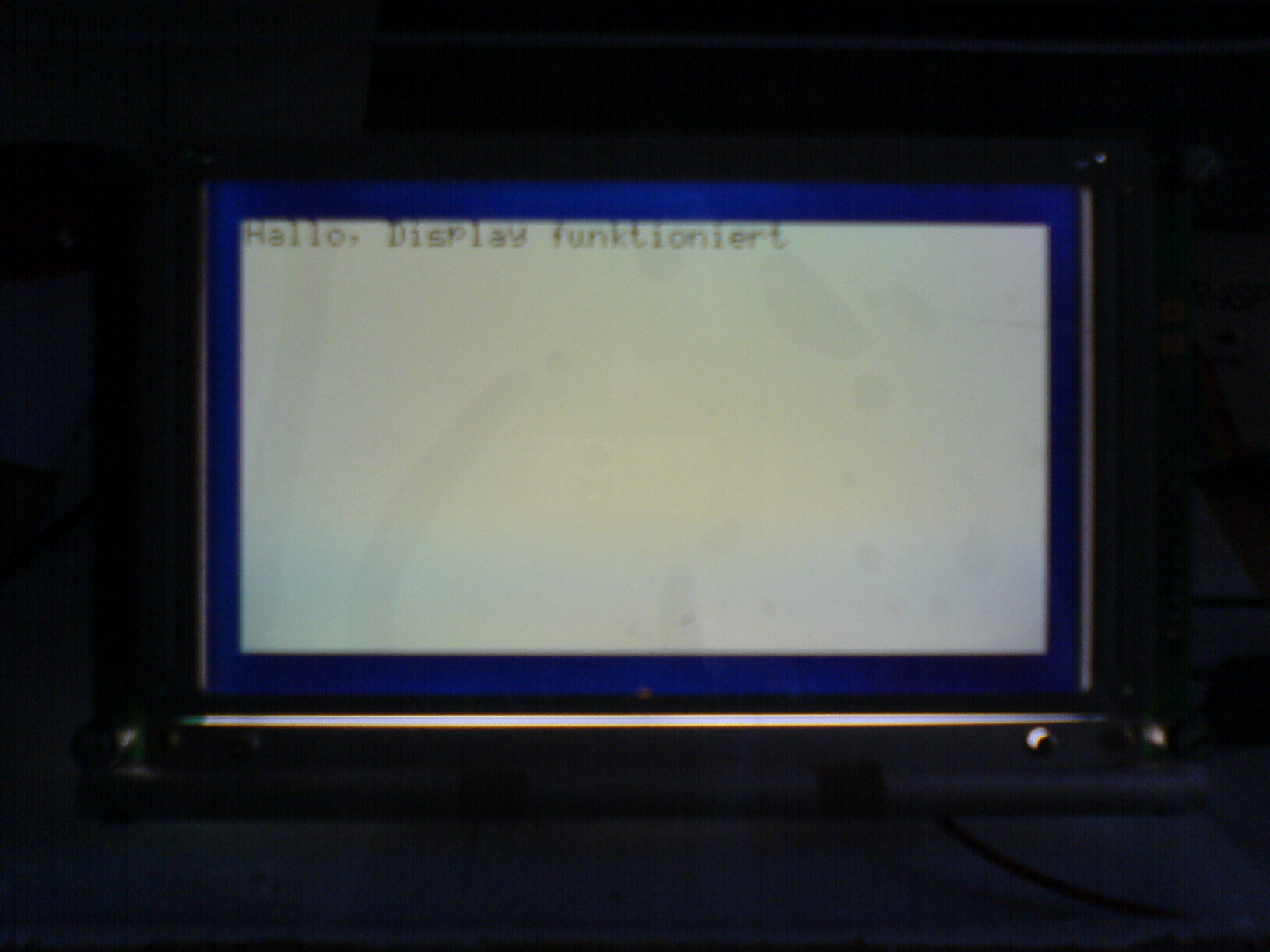

Hallo, ich habe auch das Neuhold-Display und habe mir zum Ansteuern die ZIP von Sascha runtergeladen. Dann die Verbindungen auf meine Pins geändert. Danach flackerte es immer bis ich die Invertierung einiger Eingänge korrigiert hatte. Jetzt wird nach dem Starten des Programmes auf meinem Atmega32 alles dunkel und Bildzeile in der Mitte wird durchgehend dargestellt. Was ich eigentlich ausgeben will ignoriert er einfach. Hat jemande eine Idee, was ich falsch mache? Daten liegen an Port C, Befehle an Port D. Danke!
