Hallo zusammen

Alle die sich auch für Pic's interessieren :

Auf der Seite:
http://www.ek-p.de/electronics/mppp30/index.htm


wird ein echt kleines Programmiergerät für Pic16F84 und
weitere vorgestellt.

Die Bauteilekosten liegen unter 1.50 Euro !!!

Wenn man noch weitere Bauteile weglässt Led's ...
Liegen die Bauteilekosten sogar um 1 euro.

Einige Eigenschaften des Pic16f84:
==================================


-1K Programmspeicher
-64 Byte EEPROM
-13 I/O Pins

==================================
Das sollte für kleine Assembler Programme, wie z.B auswertung von DCF,
schon reichen.

Grüsse Nik


P.S. den Controller selbst(Pic16F84) gibts bei Reichelt für
5 - 6 Euro!!!

Autor: Reiner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schau mal hier  http://www.ic-prog.com/

und hier http://www.ic-prog.com/index1.htm

Funktioniert klasse

Reiner

Autor: Nik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau!

Und ist zum oben beschriebenen Programmiergerät kompatibel!!

MFG NIK

Autor: Reiner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
und zu avr und andere, zumindest das Programm


Reiner

Autor: Nik (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ach jetzt hab ich doch noch was vergessen!

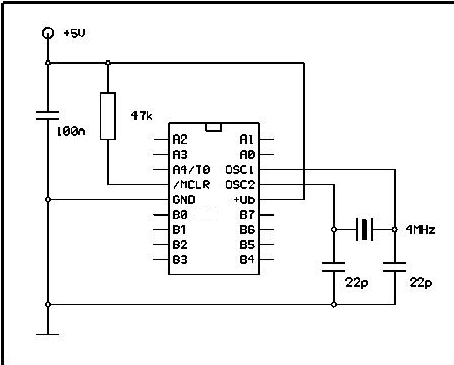

Nun hab ich die Standardbeschaltung des PIC16F84
noch angehängt.

bei der 10 MHZ version des Pics muss man dann einfach einen 10 MHZ Quarz
Reinbasteln, statt einen mit 4 MHZ.

Und ausserdem gibts bei www.microchip.com

ein Freeware Assembler mit Simulator...

Mit dem Namen MPLAB

UND: Compiler gibts genug. Einfach mal
PIC16F84 + Compiler
bei Google eingeben!!

Nik

Autor: Andreas Schwarz (andreas) (Admin) Benutzerseite Flattr this
Datum:

Bewertung
0 lesenswert
nicht lesenswert
BITTE keine BMPs als Anhang! Dieses winzige Bild ist schon ein halbes MB
groß, ein GIF oder PNG wäre ca. 50 mal kleiner geworden.

Autor: nik (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
An den Webmaster

Wenn das irgendwie geht kannst du das Bild aus dem Beitrag
löschen.


Ich hab hier die kleinere pdf Version.

Vorher war versehentlich die falsche reingerutscht.

MFG
Nik
