Moin,

ich habe gestern in unserem C****** Shop hier in Mannheim ein
Kameramodul für knapp 22Euro erstanden. Das kleine Teil ist 30mm lang,
10mm breit und 15mm hoch. Hat jemand auch schonmal sich so ein Teil
zugelegt und kann mir sagen ob bei euch auf der Platinen Rückseite der
Widerstand R8 aufgelötet ist ?

Dieses Modul ist übrigens noch nicht im Online Shop. Bilder des Modules
kann ich mal heute abend liefern.

Gruß Andy

Autor: haves (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

klein und günstig, klingt doch schonmal interessant.

Hast du noch ein paar Specs? (z.B. Typ: CMOS oder CCD ...)

Mal auf die Bilder warten.

Grüße
haves

Autor: Drei Newton (3_newton)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na herzlichen Glückwunsch für die schlechtest angelegten 22 Euro Deiner
Karriere. Wir haben die Dinger am MPI gleich pfundweise gekauft und für
alles verwurstet, was billig und schlecht sein konnte. Das Bild ist
unterirdisch, achte auf eine wirklich gute Stromversorgung!

3N

Autor: A.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also in meiner bisherigen Karriere hab ich schon weit aus mehr
ausgegeben als diese 22 Euro und das für Sachen, die  warscheinlich für
manche unbeteiligten noch sinnloser aussehen als das hier, aber das ist
hier nicht das Thema.
Wenn ihr die Dinger pfundweise habt, dann wäre es doch auch mal einfach
an einem Teil mal nachzuschauen und mir meine o.g. Frage zu
beantworten.

Andy

Autor: helferlein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R8 (nummer 1, links oben, direkt an sensor) glänzt hier ebenfalls durch
abwesenheit.
R8 (nummer 2, rechts mitte direkt zu vid-out)ist existenz und schlägt
mit 33,3 Ohm zu buche.

bei einer bulletcam gabs ähnliches zur PAL/NTSC selektion, ob das hier
so ist, kann ich nur ohne jeden hintergrund spekulieren.

ich hab die 22 euro angelegt, weil ich nichts leichteres
(knapp 1 gramm, abgespeckt unter 0,3 gramm) gefunden habe,
und bin in bezug auf diese meine vorgaben mit dem dings zufrieden :)

gruß

Autor: A.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke helferlein für deine Antwort.

Du schreibst abgespeckt, hast du den Kamera Kopf abgenommen und alleine
betrieben ? Ich plane diesen Kopf abzunehmen, beführchte allerdings,
dass der Kamera Chip direkt auf der Platine aufgebracht ist, da das
schwarze Gehäuse rund herum verklebt ist.

Bei mir kommt es weniger auf das Gewicht an als auf die Größe. Ich will
die Kamera in einen Spur N Modellbahn Triebwagen einbauen.
Wo verwendest du die Kamera ? Ich vermute mal im Modellflugbereich ?

Andy

Autor: helferlein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
re,

tantals, SOT23 und spule sind denk ich nur für DC stepup.
wenn du das alles runternimmst, kann man die platine
um die hälfte kürzen. ich habs dann auf der rückseite
mit alternativen, kleineren(leichteren) bauteilen
fliegend verdrahtet. ob es ganz ohne den stepup, direkt
mit 5V funkt weiß ich gar nicht.
das objektivgehäuse hab ich ganz entfernt, und die
linse mit distanzstücken befestigt.
es ist geklebt, und darunter ist der blanke CMOS,
der direkt auf die platine geklebt ist.
wenn du die linse rausschraubst´, siehst du chip, und
die bondingdrähte rundherum, die du natürlich beim
abhebeln keinesfalls verletzen darfst.

[ja, ich versuche einen sub2gramm LivingRoomFlyer mit
video feedback zu zimmern;]

bei konfuser erklärung einfach weiterfragen,
viel glück

Autor: Jadeclaw Dinosaur (jadeclaw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
abo

Autor: Malte __ (malte) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@helferlein
Hasu du Bilder von dem flyer?

Autor: Jadeclaw Dinosaur (jadeclaw)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

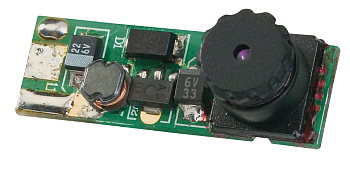

Kann es sein, dass es dieses ist:
S/W-KAMERA-MODUL P-CAM103 Art.-Nr.: 150249 - 62  €21,95
Bild im Anhang.

Geht aber auch noch billiger, dann aber 5Volt:
S/W-KAMERA MODUL 1   Art. Nr.: 150001 - 62  €12,95

http://www.conrad.de/

Gruss
Jadeclaw
